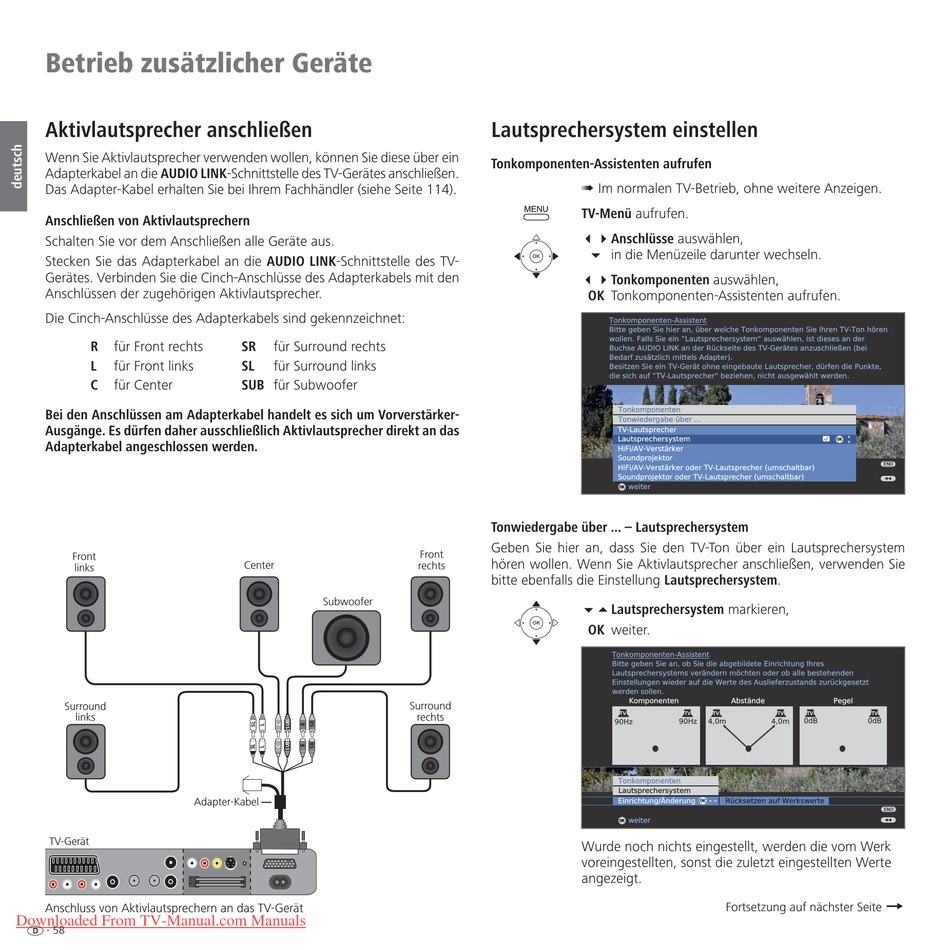

Betrieb zusätzlicher Geräte
Aktivlautsprecher anschließen
Wenn Sie Aktivlautsprecher verwenden wollen, können Sie diese über ein
Adapterkabel an die AUDIO LINK-Schnittstelle des TV-Gerätes anschließen.
Das Adapter-Kabel erhalten Sie bei Ihrem Fachhändler (siehe Seite 114).
Anschließen von Aktivlautsprechern
Schalten Sie vor dem Anschließen alle Geräte aus.
Stecken Sie das Adapterkabel an die AUDIO LINK-Schnittstelle des TV-
Gerätes. Verbinden Sie die Cinch-Anschlüsse des Adapterkabels mit den
Anschlüssen der zugehörigen Aktivlautsprecher.
Die Cinch-Anschlüsse des Adapterkabels sind gekennzeichnet:
R
für Front rechts
L
für Front links
C
für Center
Bei den Anschlüssen am Adapterkabel handelt es sich um Vorverstärker-
Ausgänge. Es dürfen daher ausschließlich Aktivlautsprecher direkt an das
Adapterkabel angeschlossen werden.
Front
links
Surround
links
Adapter-Kabel
TV-Gerät
Anschluss von Aktivlautsprechern an das TV-Gerät
Downloaded From TV-Manual.com Manuals
- 58
SR
für Surround rechts
SL
für Surround links
SUB für Subwoofer
Front
Center
rechts
Subwoofer
Surround
rechts
Lautsprechersystem einstellen
Tonkomponenten-Assistenten aufrufen
➠ Im normalen TV-Betrieb, ohne weitere Anzeigen.
TV-Menü aufrufen.
Anschlüsse auswählen,
in die Menüzeile darunter wechseln.
Tonkomponenten auswählen,
OK Tonkomponenten-Assistenten aufrufen.
Tonkomponenten-Assistent
Bitte geben Sie hier an, über welche Tonkomponenten Sie Ihren TV-Ton hören
wollen. Falls Sie ein "Lautsprechersystem" auswählen, ist dieses an der
Buchse AUDIO LINK an der Rückseite des TV-Gerätes anzuschließen (bei
Bedarf zusätzlich mittels Adapter).
Besitzen Sie ein TV-Gerät ohne eingebaute Lautsprecher, dürfen die Punkte,
die sich auf "TV-Lautsprecher" beziehen, nicht ausgewählt werden.
Tonkomponenten
Tonwiedergabe über ...
TV-Lautsprecher
/DXWVSUHFKHUV\VWHP
HiFi/AV-Verstärker
Soundprojektor
HiFi/AV-Verstärker oder TV-Lautsprecher (umschaltbar)
Soundprojektor oder TV-Lautsprecher (umschaltbar)
weiter
OK
Tonwiedergabe über ... – Lautsprechersystem
Geben Sie hier an, dass Sie den TV-Ton über ein Lautsprechersystem
hören wollen. Wenn Sie Aktivlautsprecher anschließen, verwenden Sie
bitte ebenfalls die Einstellung Lautsprechersystem.
Lautsprechersystem markieren,
OK weiter.
Tonkomponenten-Assistent
Bitte geben Sie an, ob Sie die abgebildete Einrichtung Ihres
Lautsprechersystems verändern möchten oder ob alle bestehenden
Einstellungen wieder auf die Werte des Auslieferzustands zurückgesetzt
werden sollen.
Komponenten
TV
90Hz
Tonkomponenten
Lautsprechersystem
Einrichtung/Änderung
weiter
OK
Wurde noch nichts eingestellt, werden die vom Werk
voreingestellten, sonst die zuletzt eingestellten Werte
angezeigt.
OK
Abstände
Pegel
TV
TV
TV
TV
0dB
90Hz
4,0m
4,0m
Rücksetzen auf Werkswerte
OK
Fortsetzung auf nächster Seite
END
TV
0dB
END
