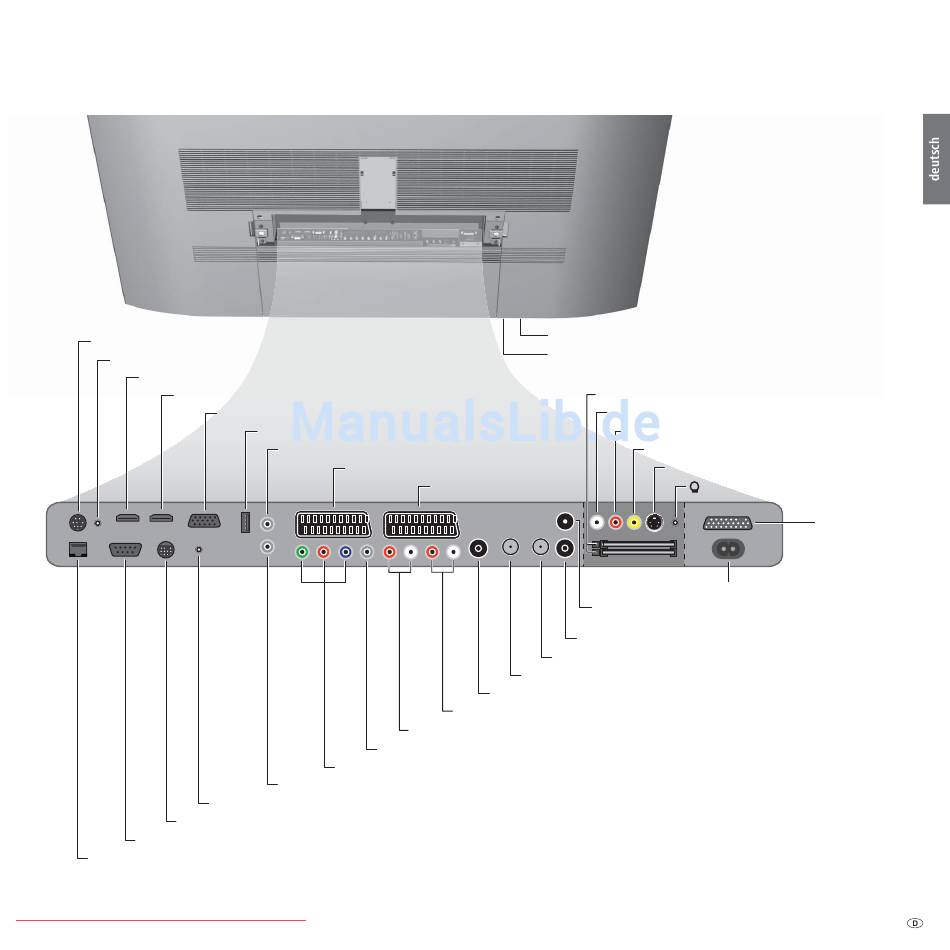

Anschlüsse Geräterückseite
SERVICE - Servicebuchse
AUDIO IN2 - Ton-Eingang (analog)
HDMI2 - HDMI (DVI)-Eingang 2
HDMI1 - HDMI (DVI)-Eingang 1
CONTROL - Drehfuß-Steuerung
RS-232C - Serielle Schnittstelle
LAN - Netzwerkanschluss
Downloaded From TV-Manual.com Manuals
PC IN - VGA-/XGA-Eingang
USB - USB-Anschluss 2 (USB-Stick/Kartenleser)
AUDIO DIGITAL OUT - Digitalton-Ausgang
AV2 (RGB) - Euro-AV-Buchse 2
AUDIO IN1 C - Center-Toneingang (analog)
SD/HD-COMPONENT IN Cb/Pb–Cr/Pr–Y - Component-Video-Eingänge
AUDIO DIGITAL IN - Digitalton-Eingang
IR-Link - Ausgang für Infrarotsender
Netzschalter
USB-Anschluss 1
(USB-Stick/Kartenleser)
AV1 - Euro-AV-Buchse 1
ANT2 - Antenne/Kabel analog/digital (Tuner 2)
ANT SAT2 - Satellitenantenne (Sat-Tuner 2)
ANT SAT - Satellitenantenne (Sat-Tuner 1)
ANT-TV - Antenne/Kabel analog/digital (Tuner 1)
AUDIO OUT L/R - Tonausgang links/rechts (analog)
AUDIO IN1 L/R - Toneingang links/rechts (analog)
Werkseinstellung:
AV2: DVD-Recorder
Während der Erstinbetriebnahme
(Seite 13) oder im Anschlussassis-
tenten (Seite 48) können Sie dies
ändern.
Bevor Sie weitere Geräte anschlie-
ßen oder Änderungen vorneh-
men, starten Sie bitte den An-
schlussassistenten (Seite 48) und
den Tonkomponenten-Assistenten
(Seite 56) und folgen Sie dann den
Anweisungen auf dem TV-Gerät.
CI - Common Interface (CI-Slots 1 / 2)
AUDIO L - Toneingang links (AVS)
AUDIO R - Toneingang rechts (AVS)
VIDEO - Videoeingang (AVS)
AV-S - S-VHS-Anschluss (AVS)
- Kopfhöreranschluss
220-240V~ 50/60Hz - Netzanschluss
ANT OUT - Antennenausgang
mit ANT-TV (Tuner 1) verbinden
AUDIO LINK
Surround-Tonausgänge
(analog)
