43
Ø 1,5

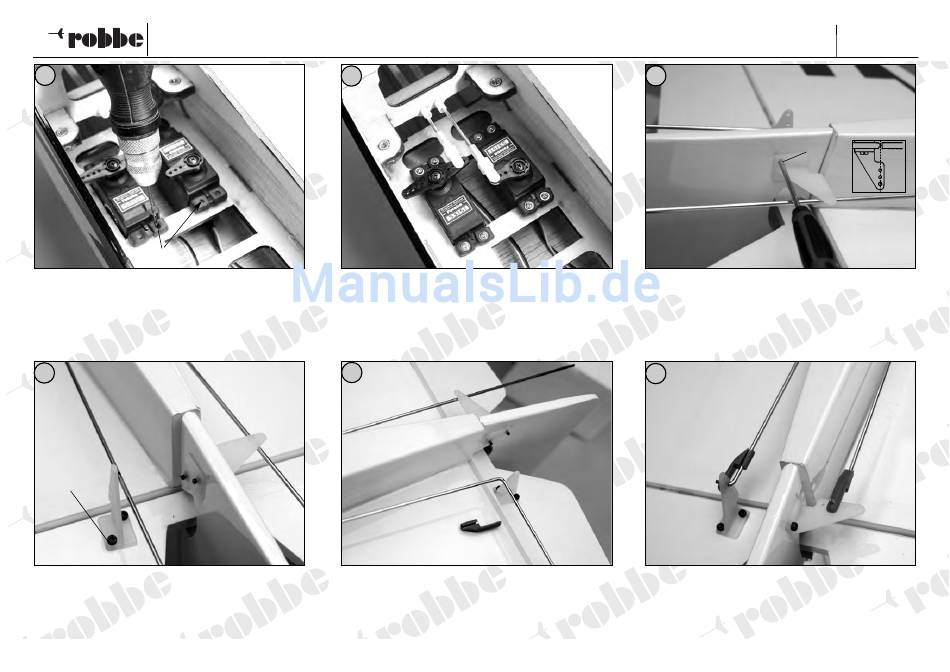

Bild 43
- Servos einsetzen, Löcher Ø 1,5 mm bohren und
Blechschrauben (Servo-Befestigungsmaterial) eindrehen.
46
M 2 x 12
Bild 46
- Ruderhörner mit Schrauben M 2 x 12 und Plättchen mon-
tieren. Ruder in Mittelstellung fixieren. Gestänge markie-
ren.
© robbe Modellsport
Bau- und Betriebsanleitung
Maexi
44
Bild 44
- Gestänge einschieben, Gabelköpfe einhängen und
Sicherungsringe über die Gabelköpfe schieben.
47
Bild 47
- Gestänge abwinkeln, Sicherungsclipse aufdrücken.
11
45
Ø 2 mm
Bild 45
- Ruderhörner so auf den Rudern positionieren, dass die
Gestänge geradlinig verlaufen. Drehpunkt beachten,
Prinzipskizze "A". Löcher Ø 2 mm bohren.
48
Bild 48
- Gestänge-Überstand kürzen, Gestänge einhängen.
- Feineinstellung an den Gabelköpfen vornehmen.
No.
2535
"A"
