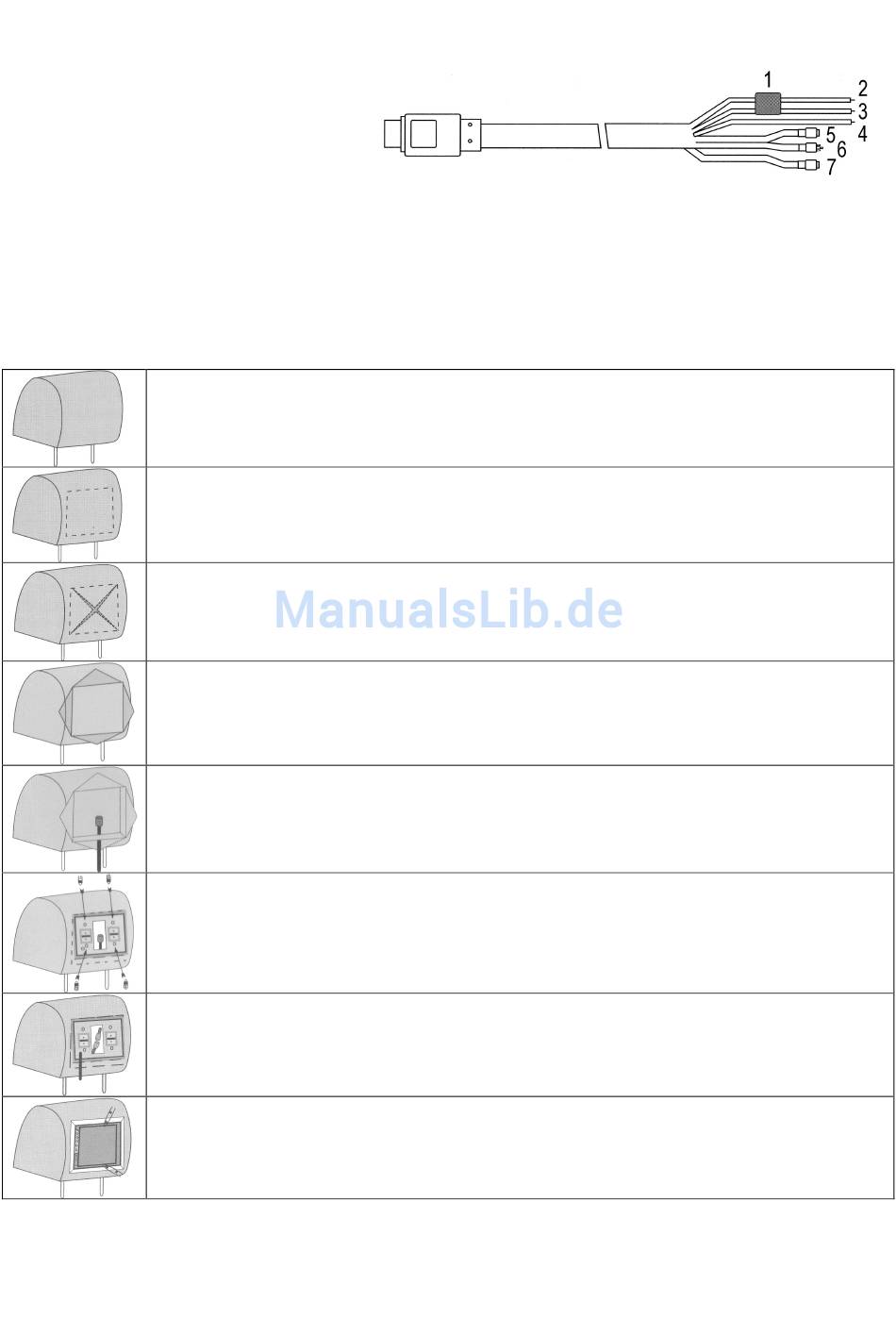

c. Kabel
1. Sicherung
2. rot – 12V
3. schwarz – Masse
4. grün – Anschluss an Rückfahrscheinwerfer
5. weiß – Video 2
6. gelb – Video 1
7. rot - Audio
4. Installation
Versorgen Sie den Monitor mit Strom und testen Sie ihn ehe Sie ihn installieren. Setzen Sie sich mit Ihrem
Verteiler in Verbindung wenn er nicht korrekt funktioniert.
Entfernen Sie die Kopfstütze und legen Sie diese in einer sauberen Umgebung hin damit sie nicht
beschädigt werden kann.
Messe Sie den Einbaurahmen und markieren Sie die Abmessungen auf der Rückseite der
Kopfstütze.
Schneiden Sie mit einem scharfen diagonal von Ecke zu Ecke in den Stoff der Kopfstütze.
Stoppen Sie aber in einer Abstand von etwa 5mm von jeder Ecke. Schneiden Sie nicht zu tief in
die Kopfstütze.
Machen Sie den Stoff vorsichtig los. Nehmen Sie die Fütterung aus der Kopfstütze damit der
Einbaurahmen fest in der Kopfstütze festsitzt. Gehen Sie schrittweise vor und überprüfen Sie ab
und zu indem Sie den Rahmen in die Kopfstütze passen.
Stecken Sie die Kabel durch eine Öffnung auf der Unterseite der Kopfstütze. Versuchen Sie,
wenn möglich, die Kabel zu bekleiden. Machen Sie alle notwendigen Verbindungen und
verbinden Sie den Monitor mit dem Stromkabel.
Setzen Sie den Einbaurahmen in die Kopfstütze und machen Sie ihn mit den mitgelieferten
Schrauben fest.
Regeln Sie die Halterung in einem Winkel von 90° und setzen Sie den Monitor in den
Einbaurahmen ein.
Schieben Sie den Monitor in den Einbaurahmen. Verwenden Sie die Schlüssel, um den Monitor
aus dem Einbaurahmen zu entfernen.
