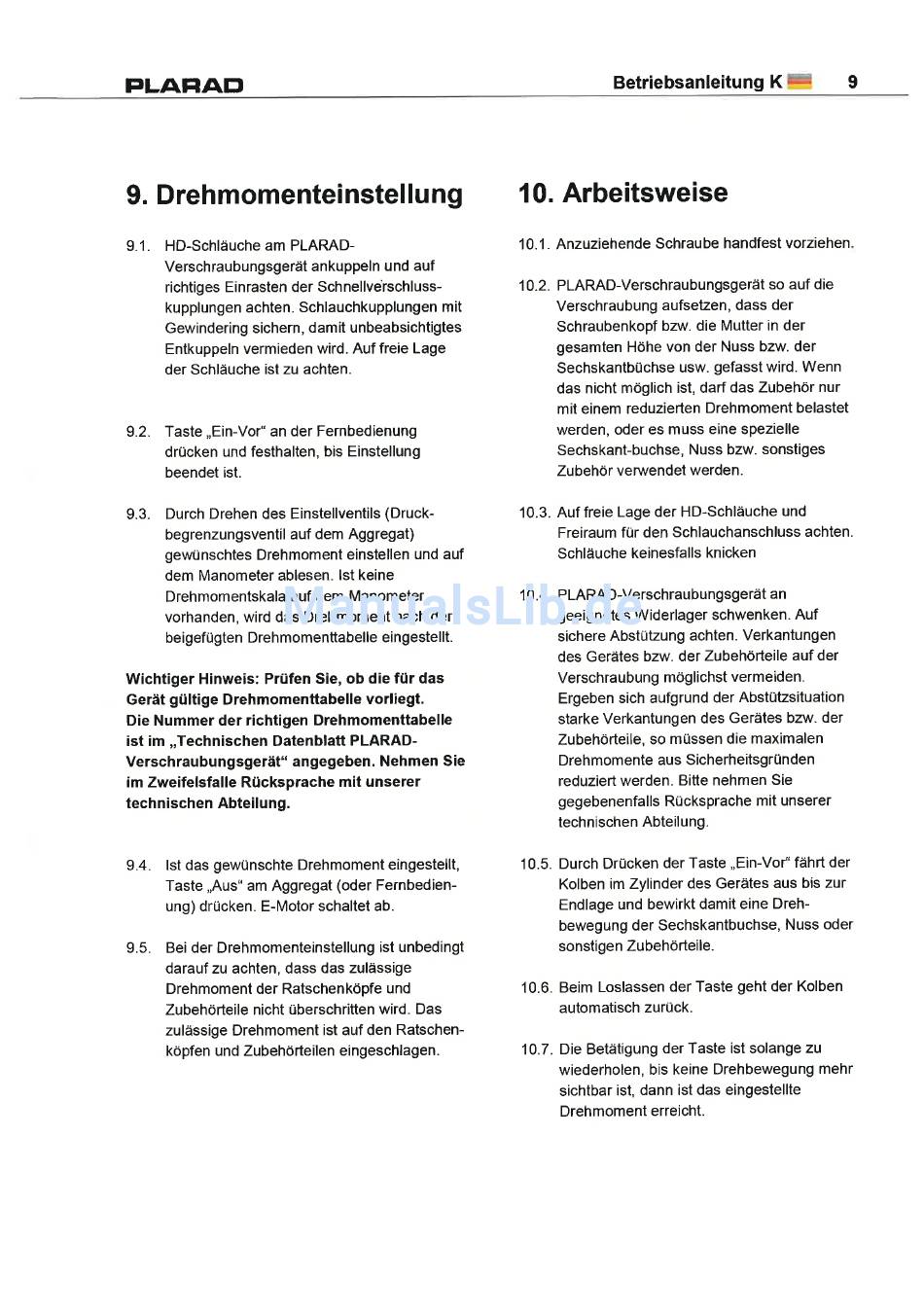

PLA]TAtr'
Betriebsanleitung
K
9
9.
Drehmomenteinstellung
10.
Arbeitsweise
9.1.
HD-Schläuche
am
PLARAD-
Verschraubungsgerät ankuppeln und
auf
richtiges Einrasten der Schnellverschluss-
kupplungen achten. Schlauchkupplungen mit
Gewindering sichern,
damit
unbeabsichtigtes
Entkuppeln vermieden wird. Auf
freie
Lage
der Schläuche
ist
zu achten.
9.2.
Taste,,Ein-Vor" an der Fernbedienung
drrìcken und
festhalten, bis Einstellung
beendet
ist.
9.3.
Durch Drehen des Einstellventils (Druck-
begrenzungsventil auf dem Aggregat)
gewünschtes Drehmoment einstellen und auf
dem Manometer ablesen. lst keine
Drehmomentskala auf dem Manometer
vorhanden, wird das Drehmoment nach
der
beigef
ügten Drehmomenttabelle eingestellt.
Wichtiger Hinweis: Prüfen Sie, ob die
für
das
Gerät
gültige Drehmomenttabelle vorliegt.
Die Nummer
der richtigen Drehmomenttabelle
ist im
,,Technischen
Datenblatt PLARAD-
Verschraubungsgerät" angegeben. Nehmen
Sie
im
Zweifelsfalle Rücksprache mit unserer
technischen Abteilung.
9.4.
lst das gewr.inschte Drehmoment eingestellt,
Taste,,Aus" am Aggregat (oder Fernbedien-
ung) drücken. E-Motor schaltet
ab.
9.5.
Bei der Drehmomenteinstellung ist unbedingt
darauf zu achten, dass das zulässige
Drehmoment der Ratschenköpfe und
Zubehörteile nicht überschritten
wird.
Das
zulässige Drehmoment ist auf den Ratschen-
köpfen und Zubehörteilen eingeschlagen.
10.1
.
Anzuziehende Schraube handfest vorziehen
10.2.
PLARAD-Verschraubungsgerät so auf die
Verschraubung aufsetzen, dass der
Schraubenkopf bzw.
die
Mutter in
der
gesamten Höhe von der Nuss bzw. der
Sechskantbüchse usw. gefasst wird. Wenn
das nicht möglich
ist,
darf das
Zubehör nur
mit einem reduzierten Drehmoment belastet
werden, oder es muss eine spezielle
Sechskant-buchse, Nuss bzw. sonstiges
Zubehör venvendet werden.
10.3. Auf
freie Lage der HD-Schläuche und
Freiraum für den Schlauchanschluss achten.
Schläuche keinesfalls knicken
10.4.
PLARAD-Verschraubungsgerät
an
geeignetes
Widerlager
schwenken.
Auf
sichere Abstützung achten. Verkantungen
des Gerätes bzw. der Zubehörteile auf der
Verschraubung möglichst vermeiden.
Ergeben sich aufgrund der
Abstlitzsituation
starke Verkantungen des Gerätes bzw. der
Zubehörteile, so müssen die maximalen
Drehmomente aus Sicherheitsgründen
reduziert
werden. Bitte nehmen Sie
gegebenenfalls Rücksprache
mit
unserer
technischen Abteilung.
10.5. Durch Drücken der Taste
,,Ein-Vor"
fährt der
Kolben im Zylinder des Gerätes aus bis zur
Endlage und bewirkt damit
eine
Dreh-
bewegung der Sechskantbuchse, Nuss oder
sonstigen Zubehörteile.
10.6. Beim Loslassen der Taste geht der Kolben
automatisch zurück.
10.7. Die Betätigung der
Taste
ist solange zu
wiederholen,
bis keine Drehbewegung mehr
sichtbar ist, dann ist
das
eingestellte
Drehmoment erreicht.
