PLARAD MX-EC Betriebsanleitung
Hydraulischer drehmomentschrauber
Verwandte Anleitungen für PLARAD MX-EC
Inhaltszusammenfassung für PLARAD MX-EC

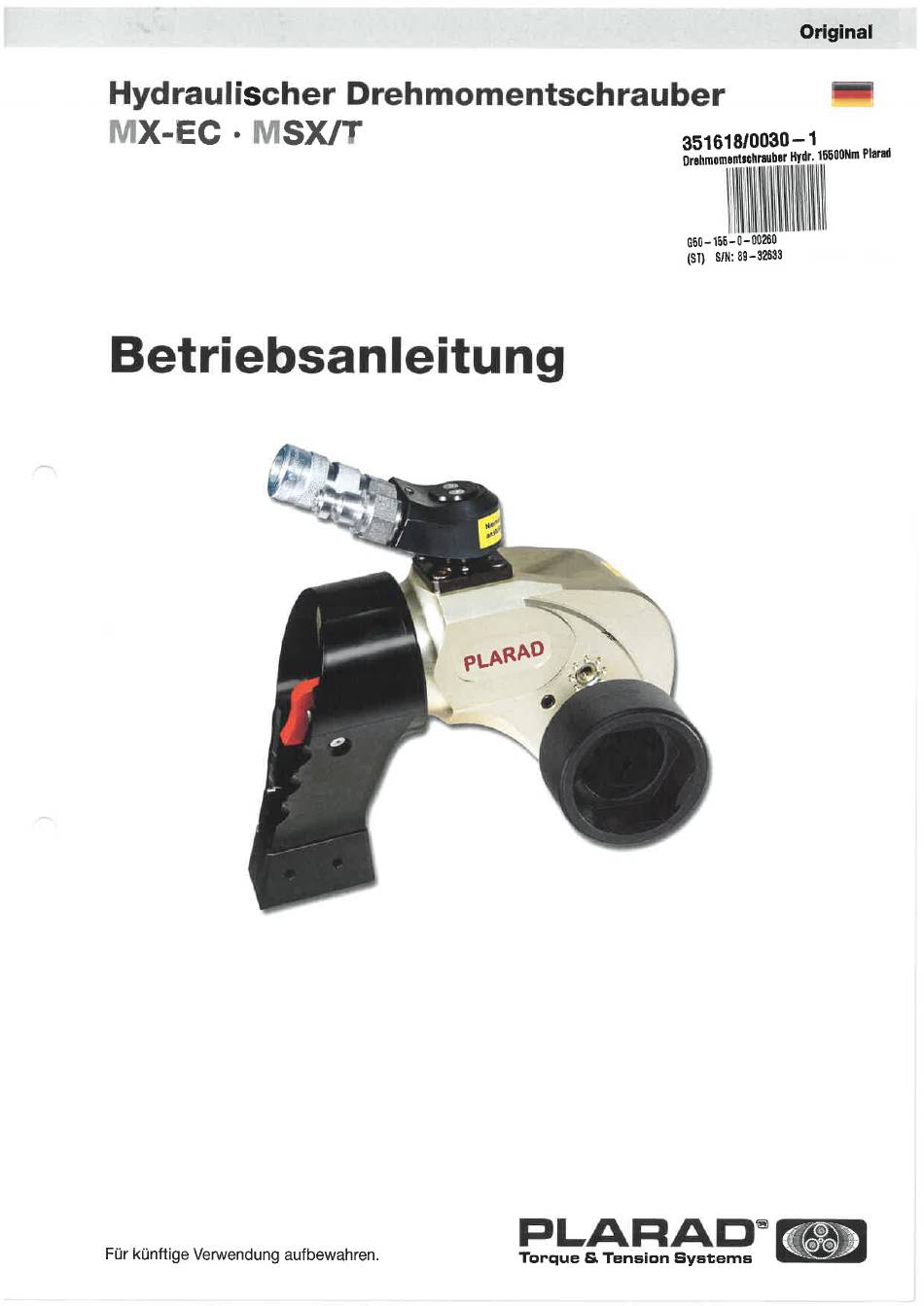

- Seite 1 Original Hydraulischer Drehmomentschrauber MX-EC • MSX/T 351618/0030-1 Drehmomontschraubør Hydr. 16600Nm Plarad G60-156-O-00260 (ST) SIN: 89-32633 Betriebsanleitung PLARAO Für künftige Verwendung aufbewahren. Torque Tension Systems...
- Seite 2 Betriebsanleitung MX-EC, MSX/T Inhalt Hersteller Hinweise 2.1. CE-Kennzeichnung 2.2. Richtlinien Hinweise zur Anleitung 2.3. 2.4. Hinweise zum Arbeitsplatz Grundlegende Sicherheitshinweise 2.5. Produktidentifikation 2.6. Symbole und Warnhinweise 2.7. Produktinformationen 3.1. Bestimmungsgemäße Verwendung 3.2. Nicht-bestimmungsgemäße Verwendung 3.3. Mitgeltende Betriebsanleitungen Lieferumfang Technische Daten...
- Seite 3 1. Hersteller Die Sicherheit für den Bedienenden und ein störungsfreier Betrieb des Schraubers sind nur gewährleistet, wenn Original-Plarad-Komponenten Maschinenfabrik Wagner GmbH & Co. KG verwendet werden. Dies gilt für Geräteteile und Er- 53804 Much, Deutschland satzteile. Werden andere Komponenten verwendet, Tel.: +49 (02245) 62-0...
- Seite 4 PLANAD Betriebsanleitung MX-EC, MSX/T 3. Produktinformationen 2.7. Symbole und Warnhinweise 3.1. Bestimmungsgemäße Verwendung Der hydraulische Drehmomentschrauber ist ein handgeführter Schrauber und darf ausschließlich zum Anziehen und Lösen von Schraubverbindungen CE-Kennzeichnung verwendet werden. Er darf ausschließlich gewerb- lich eingesetzt werden. Für den Verschraubungsfall dürfen nur geeignete...
- Seite 5 Zugelassene Ölsorte: Shell Tellus S2 V 15 Maximale Öltemperatur: 90 oc Achtung! Wenn Sie ein Hydraulikaggregat einsetzen wollen, das nicht von Plarad hergestellt worden ist, müssen Sie sicherstellen, dass die oben genannten Kennwerte eingehalten werden. Kontaktieren Sie im Zweifelsfall Hersteller.
- Seite 6 Betriebsanleitung MX-EC, MSX/T 7. Funktionsbeschreibung Warnung! Ein unzureichend abgestützter Schrauber kann abrutschen und herausgeschleudert In diesem Abschnitt finden Sie eine kurze Beschrei- werden. bung aller Bedienelemente und Anschlüsse. Die hier Den Schrauber nur verwenden, wenn vorgestellten Bedienabläufe sind für den sicheren...
- Seite 7 PLANAD Betriebsanleitung MX-EC, MSX/T Warnung! Jede punktuelle Anlage des Reaktionsarms führt zu einer hohen Krafteinwirkung. Da- durch kann der Reaktionsarm Oder Zubehör brechen. Reaktionsarm nicht punktuell belasten! Warnung! Zwischen Reaktionsarm und der Anlagefläche besteht Quetschgefahr. Nicht zwischen Reaktionsarm Anlagefläche greifen.
- Seite 8 PLANAD Betriebsanleitung MX-EC, MSX/T Nuss aufstecken/sichern Vorsicht! Verbrennungsgefahr! Der Schrauber kann bei hoher Umgebungs- temperatur Oberflächentemperaturen bis zu 80 oc erreichen. Schutzhandschuhe tragen. Reaktionsarm aufstecken Die Position des Reaktionsarmes kann mit Hilfe der Verzahnung der Abstützsituation angepasst werden. Stecken Sie die Abstützung in geeigneter Position auf.
- Seite 9 Drehmoment einstellen Zum Anziehen Oder Lösen einer Schraubverbindung Nachfolgend ist das Einstellen des Drehmomentes muss der Vierkantadapter von links Oder rechts im an der Kombination PLARAD Hydraulikaggregat und Drehmomentschrauber montiert werden. einem MX-EC-Schrauber erläutert. Drücken Sie den Druckknopf des Vierkantadapters.
- Seite 10 PLANAD Betriebsanleitung MX-EC, MSX/T • 3. Schrauber über HD-Schläuche an das Hydraulik- Achtung! Bei jedem Rückhub muss ein Überratschen aggregat anschließen. 4. Hydraulikaggregat in Betrieb nehmen und gemäB des Mitnehmers hörbar sein. Damit sichergestellt, dass der Ratschenhebel der Drehmomenttabelle des Schraubers für das...
- Seite 11 Schmierstoffe sind auf Anfrage alle 3 Monate erhältlich. - bei extremen Einsatzbedingungen - bei hoher Einsatzhäufigkeit Der Kugelkopf der Kolbenstange in den MX-EC- - bei Mehrschichtbetrieb und MSX-Schraubern greift in eine entsprechende - bei andauernden Arbeiten im oberen...
- Seite 12 PL.-ARAD • Betriebsanleitung MX-EC, MSX/T 8. Taste an der Fernbedienung des Aggregates Wie folgt wieder ankuppeln: loslassen, der Kolben fährt automatisch in die Der Ratschenhebel ist durch einen Anschlag an hintere Endlage des Schraubers. Hierdurch Wird der Stirnseite des Gehäuses gegen Ausweichen der Ratschenhebel abgekuppelt.
