PLARAD K Series Betriebsanleitung Seite 15

FLAFIAtr'
Betriebsanleitung
K G
l5

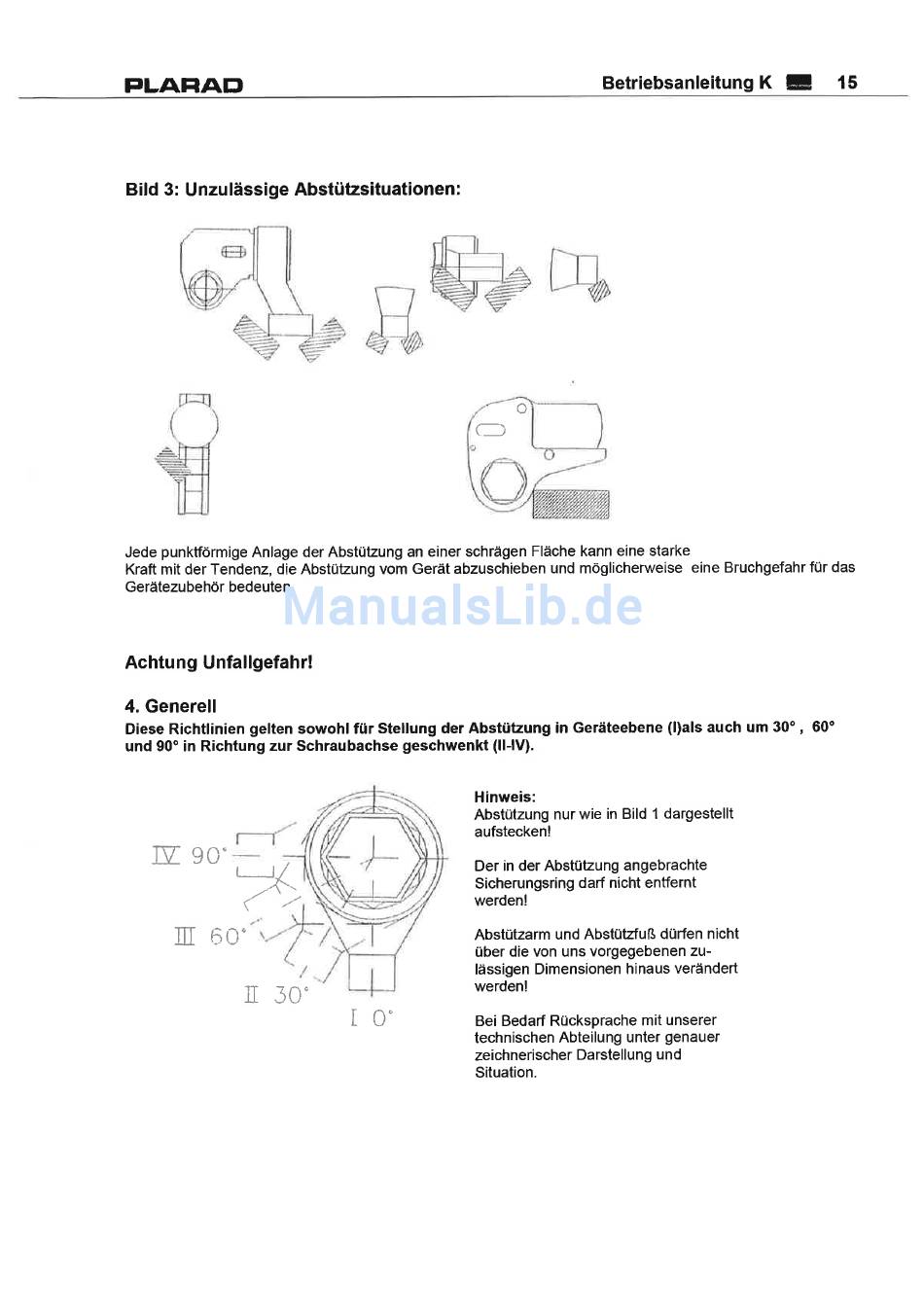

Bild 3: Unzulässige Abstützsituationen:
Jede punktförmige Anlage der Abstützung an einer schrägen Fläche kann eine starke
Kraft mit der Tendenz, die Abstützung vom Gerät abzuschieben und
möglicherweise eine Bruchgefahr für das
Gerätezubehör bedeuten.
Achtung Unfallgefahr!
4. Generell
Diese
Richtlinien gelten sowohl fÍir Stellung
der
Abstützung in Geräteebene (l)als auch um
30o
,
60o
und
90o
in Richtung zur Schraubachse geschwenkt (ll-lv).
Hinweis:
Abstützung nur wie in
1
dargestellt
aufstecken!
T\r g0'
Der in
der Abstützung angebrachte
Sicherungsring
darf
nicht entfernt
werden!
tr
60'
Abstützarm
und Abstützfuß dürfen nicht
über die von uns vorgegebenen zu-
lässigen Dimensionen hinaus verändert
werden!
il
30'
I0"
Bei Bedarf Rücksprache mit unserer
technischen
Abteilung
unter genauer
zeichnerischer
Darstellung und
Situation.
?(
