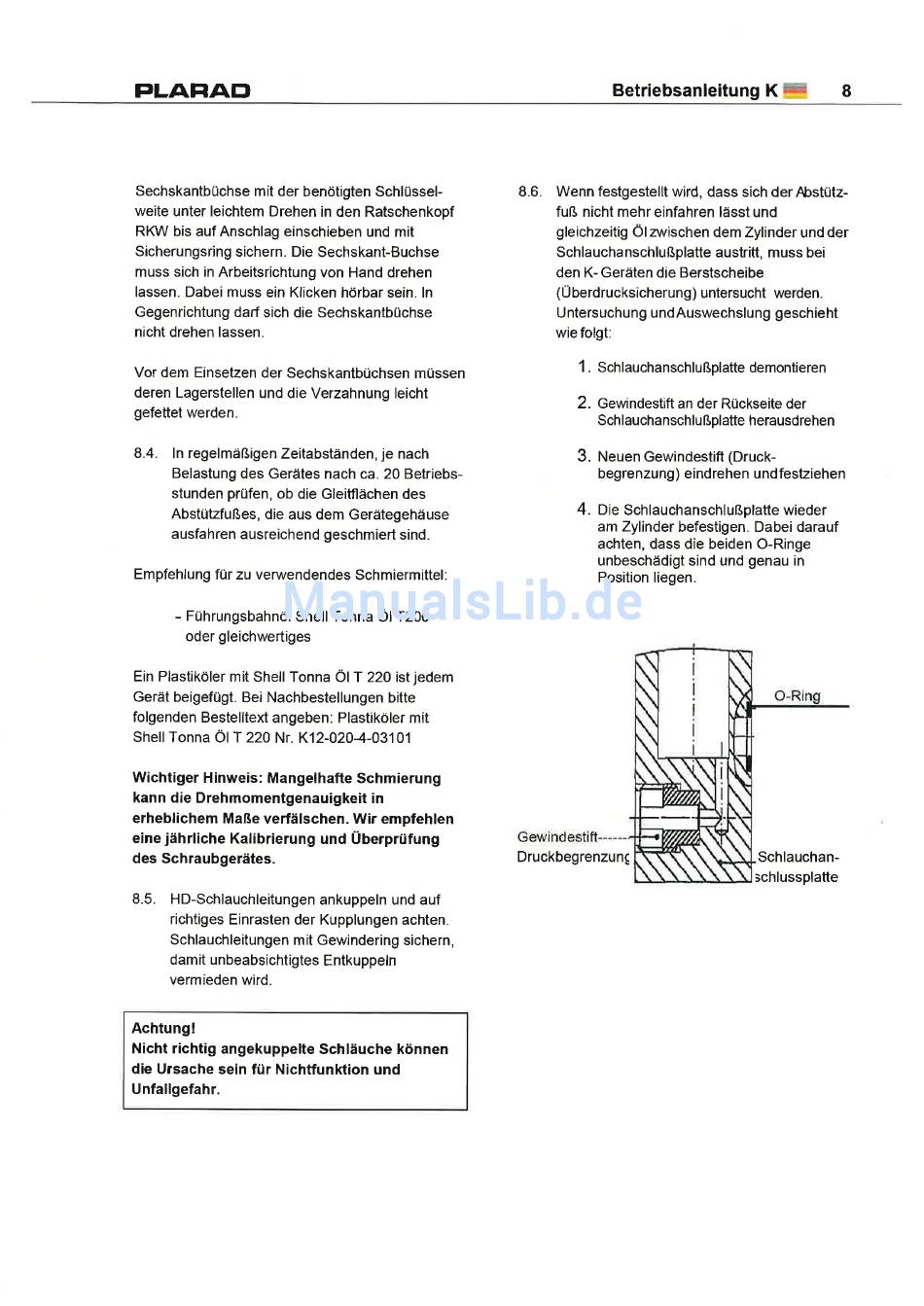

PLARAD K Series Betriebsanleitung Seite 8
Hydraulischer schrauber
Inhaltsverzeichnis
PLAFAtr'
Betriebsanleitung
K
I
Sechskantbüchse mit der benötigten Schlüssel-
weite unter leichtem Drehen in den Ratschenkopf
RKW
bis
auf Anschlag einschieben und mit
Sicherungsring sichern. Die Sechskant-Buchse
muss sich
in
Arbeitsrichtung
von
Hand drehen
lassen. Dabei muss ein Klicken hörbar sein.
ln
Gegenrichtung darf sich die Sechskantbüchse
nicht drehen lassen.
Vor
dem
Einsetzen der Sechskantbüchsen müssen
deren Lagerstellen und die Verzahnung leicht
gefettet werden.
8.4.
ln regelmäßigen Zeitabständen,
je
nach
Belastung des Gerätes nach ca. 20 Betriebs-
stunden prüfen, ob die Gleitflächen des
Abstützfußes, die aus dem Gerätegehäuse
ausfahren ausreichend geschmiert
sind.
Empfehlung für zu
ven¡yendendes
Schmiermittel:
-
Führungsbahnöl Shell Tonna Öl
TZOO
oder gleichwertiges
Ein Plastiköler mit
ShellTonna
Oll
ZZO ist
jedem
Gerät beigefügt. Bei Nachbestellungen bitte
folgenden Bestelltext angeben: Plastiköler
mít
Shell
Tonna
Oll
ZZO
Nr.
K12-0204-03101
Wichtiger Hinweis: Mangelhafte Schmierung
kann
die Drehmomentgenauigkeit in
erheblichem
Maße
verfälschen. Wir empfehlen
eine
jährliche Kalibrierung und Überprüfung
des Schraubgerätes.
8.5.
HD-Schlauchleitungen ankuppeln und
auf
richtiges Einrasten der Kupplungen achten.
Schlauchleitungen mit Gewindering sichern,
damit unbeabsichtigtes Entkuppeln
vermieden wird.
Achtung!
Nicht
richtig angekuppelte Schläuche
können
die Ursache sein
für Nichtfunktion
und
Unfallgefahr.
8.6.
Wenn festgestellt wird, dass
sich
der Abstütz-
fuß
nicht mehr einfahren lässt und
gleichzeitig
Olavischen
dem
Zylinder
und
der
Schlauchanschlußplatte austritt, muss
bei
den
K-
Geräten die Berstscheibe
(Uberdrucksicherung) untersucht
werden-
Untersuchung undAuswechslung geschieht
wie
folgt:
1
.
Schlauchanschlußplatte demontieren
2.
Gewindestift an der Rückseite
der
Schlauchanschlußplatte herausdrehen
3.
Neuen Gewindestift (Druck-
begrenzung) eindrehen undfestziehen
4.
Oie
Schlauchanschlußplatte
wieder
am Zylinder befestigen. Dabei darauf
achten, dass
die
beiden O-Ringe
unbeschädigt sind und genau
in
Position liegen.
Druckbegrenzunç
Schlauchan-
schlussplatte
!
