Notwendige Einstellungen

1.

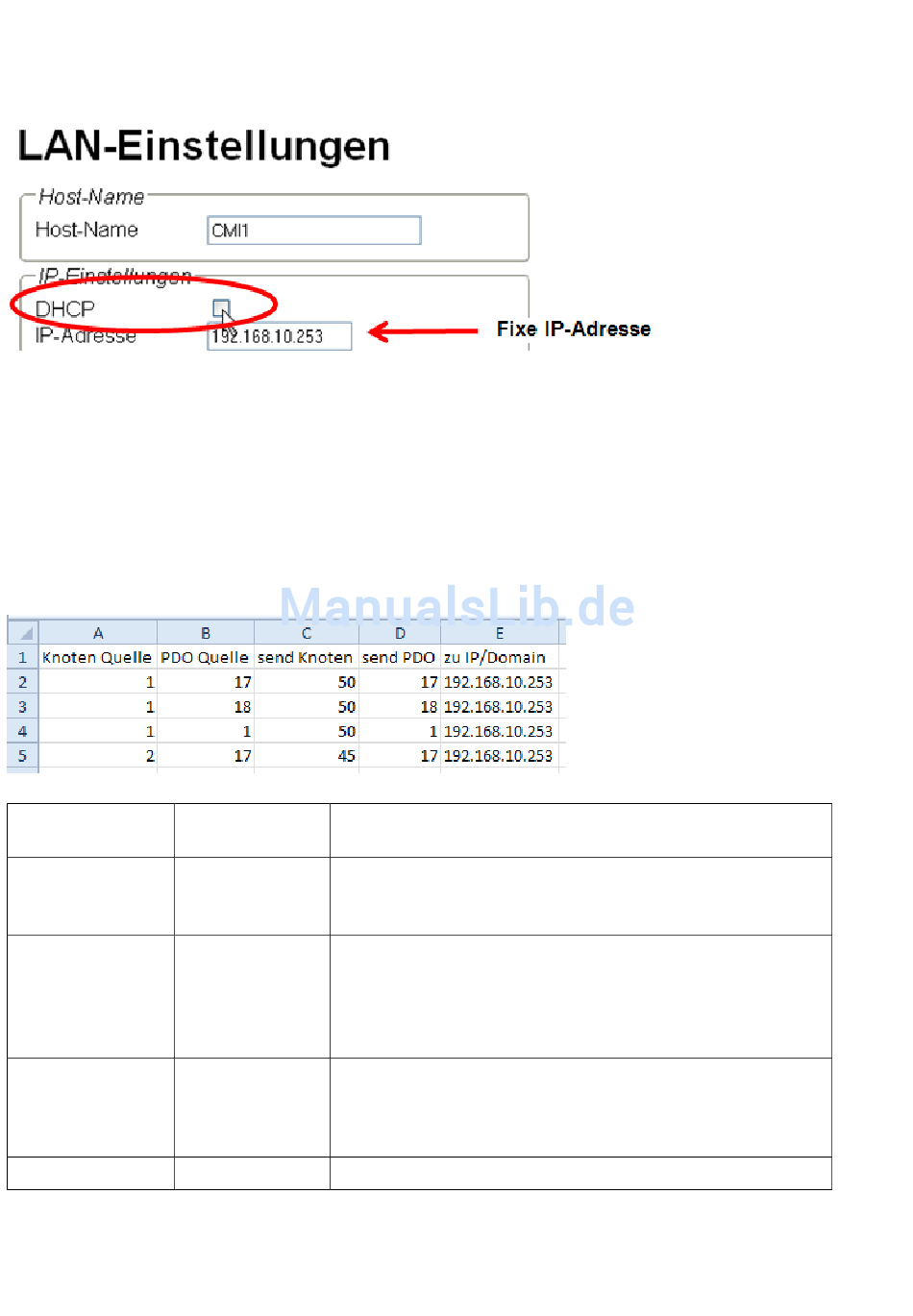

Das Empfangs-C.M.I. muss eine fixe IP-Adresse haben. Wir empfehlen, das C.M.I. zuerst mit
DHCP zu installieren und dann den DHCP-Modus im Menü Einstellungen/Ethernet zu deaktivieren.
Werden Daten in beide Richtungen versandt, müssen beide C.M.I.s eine fixe IP-Adresse haben.
2.
Für das Sende-C.M.I. muss eine csv-Datei mit dem Namen coe.csv genau nach folgendem Aufbau
erstellt werden (Trennzeichen: Strichpunkt ;). Eine leere Musterdatei kann von der TA-Homepage
heruntergeladen werden.
Hinweis: Die Netzwerkein- und ausgänge eines CAN-Busgerätes haben die Nummern 1 bis 32, wobei die
digitalen Netzwerkein- und ausgänge im Bereich von 1 bis 16 und die analogen im Bereich 17 bis 32 sind.
Beispiel: Der analoge Netzwerkausgang ANALOG 2 des Geräts hat die Nummer 18.
Beispiel für eine Datei coe.csv:
Spalte A Knoten Quelle
Spalte B Wert Quelle
Spalte C als Knoten
senden
Spalte D als Wert senden Der übertragene Wert erhält diese Nummer für den
Spalte E zu IP
Es können maximal 128 Werte in diese Tabelle eingetragen und über das LAN übertragen werden.
Angabe der Knotennummer des CAN-Busgeräts, von dem
der zu übertragende Wert stammt
Angabe der Nummer des Netzwerkausgangs dieses
Geräts. Die digitalen Netzwerkausgänge haben immer
den Nummernbereich 1 bis 16, die analogen 17 bis 32.
Das Empfangs-C.M.I. erhält zusätzlich zur eigenen
diese virtuelle Knotennummer. Im CAN-Netzwerk des
Empfangs-C.M.I. darf diese virtuelle Knotennummer nicht
bereits vergeben sein. Es dürfen mehrere virtuelle
Knotennummern für ein C.M.I. vergeben werden.
Netzwerkausgang. Auch hier müssen die digitalen Werte
eine Nummer zwischen 1 und 16 und die analogen Werte
zwischen 17 und 32 erhalten.
Das ist die fixe IP-Adresse des Empfangs-C.M.I..
