Technische Alternative C.M.I. Benutzerhandbuch Seite 54

Datenlogging
In diesem Menü erfolgen die Einstellungen für das Datenlogging. Man kann entweder vom DL-Bus
(maximal 2 Datenleitungen) oder vom CAN-Bus (maximal 8 Datensätze) loggen.
Die Daten werden auf der SD-Karte gespeichert.
Ein gleichzeitiges Loggen vom DL- und vom CAN-Bus ist nicht möglich.

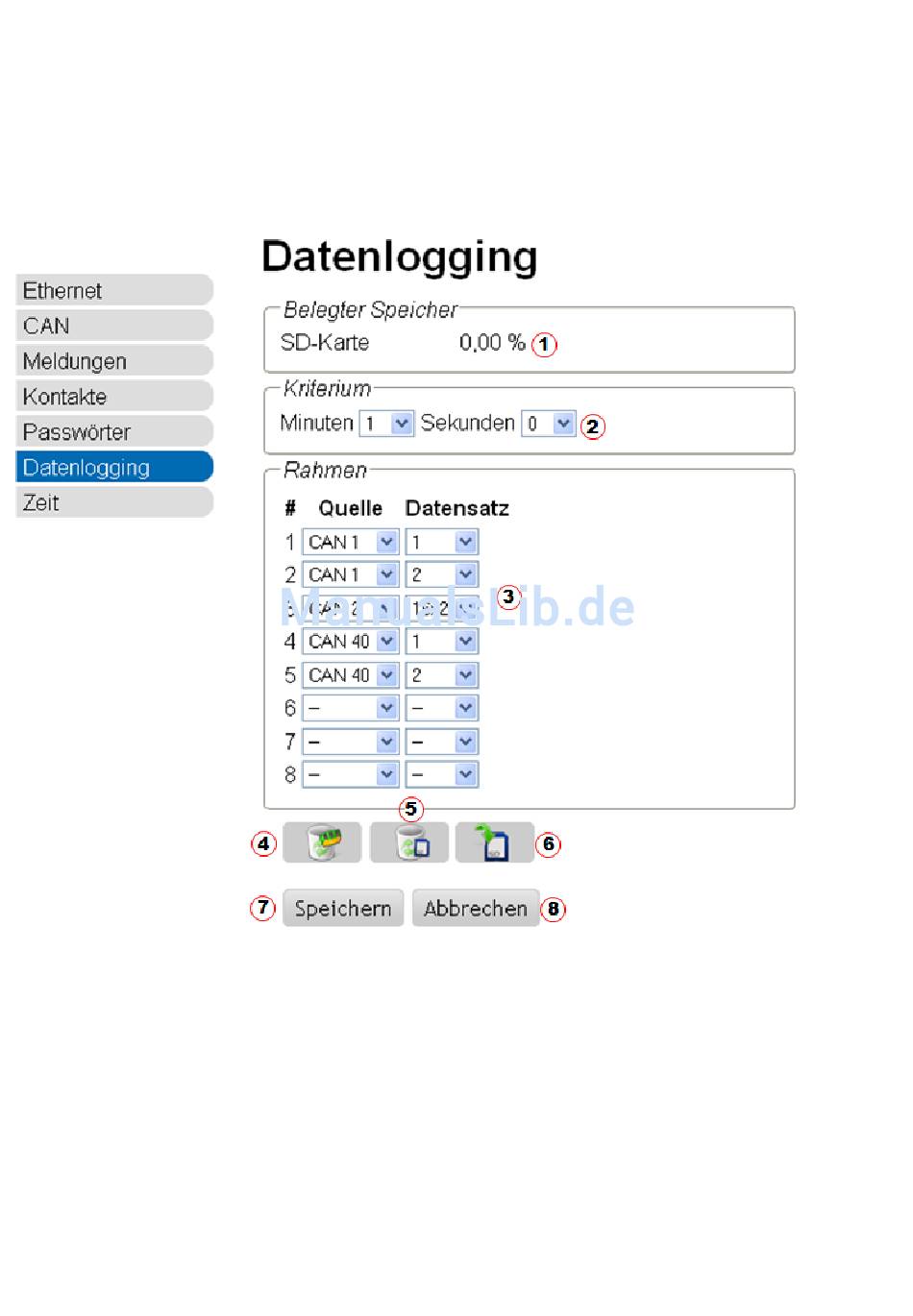

Beispiel: CAN-Datenlogging von je 2 Datensätzen des Knotens 1 (z.B. UVR1611), Datensatz (oder
Datensätze) Knoten 2 (UVR16x2) und des Knotens 40 (z.B. CAN-EZ)
1.
Anzeige des bereits belegten Speichers in % des freien Speicherplatzes für das Datenlogging.
2.
Mit dem Abspeicherkriterium wird das Zeitintervall für das Datenlogging festgelegt. Es ist die
Eingabe von 10 Sekunden bis 60 Minuten möglich.
3.
Angabe der Quelle (DL-Bus: DL1, DL2 oder CAN-Bus: Eingabe der Knotennummer) und des
Datensatzes. Der Regler UVR1611 und der CAN-Energiezähler CAN-EZ können 2 Datensätze
ausgeben.
Beim Loggen der Daten des Reglers UVR16x2 ist zu beachten: Je nach Einstellungen im UVR16x2-
Menü Einstellungen / Datenlogging wird nur 1 Datensatz oder werden 2 Datensätze geloggt.
Die Anzahl der Datensätze richtet sich nach folgender Regel: Wird mindestens ein analoger Wert
höher oder gleich der Nummer 17 zugeordnet, so wird automatisch ein 2. Datensatz für diesen Regler
angelegt. Das gleich gilt für digitale Werte höher oder gleich Nummer 14. Das ist im C.M.I.-Menü nicht
zu erkennen. Werden also z.B. 4 UVR16x2 eingetragen, für die je 2 Datensätze ausgegeben werden,
