Keysight Technologies U1273AX Benutzerhandbuch Seite 86

2 Vornehmen von Messungen
– Das Multimeter kann eine Dioden-Durchlassspannung von bis zu ungefähr
HINWEIS
– Wenn der Warnton während des Diodentests aktiviert ist, erklingt der
Drehen Sie die Sonden um (wie in
Spannung an der Diode erneut. Bewerten Sie die Diode gemäß den folgenden
Richtlinien:

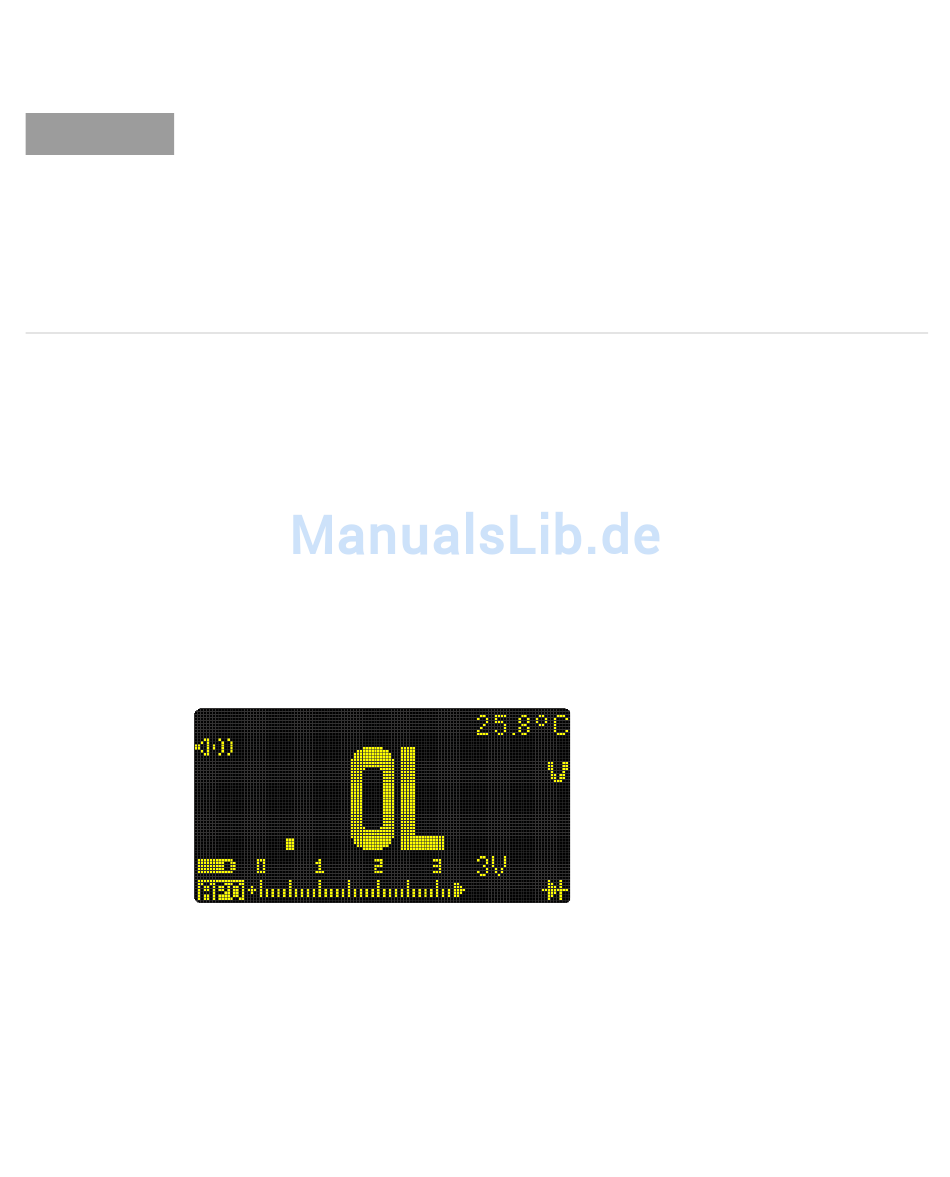

Abbild ung 2-21 Anzeige offener Diode
86
3,1 V anzeigen. Die Durchlassspannung einer üblichen Diode liegt innerhalb
des Bereichs von 0,3 V bis 0,8 V. Der Messwert kann jedoch abhängig vom
Widerstand anderer Pfade zwischen den Sondenspitzen variieren.
Warnton kurz bei normalem Anschluss und dauerhaft bei kurzgeschlossenem
Anschluss, unter 0,050 V. Siehe
um den Warnton zu deaktivieren.
– Eine Diode wird als gut betrachtet, wenn das Multimeter im
Sperrvorspannungsmodus OL anzeigt.
– Eine Diode wird als kurzgeschlossen betrachtet, wenn das Multimeter
ungefähr 0 V im Vorwärtsspannungsmodus und im
Sperrvorspannungsmodus anzeigt und das Multimeter kontinuierlich piept.
– Eine Diode wird als offen betrachtet, wenn das Multimeter im
Durchlassvorspannungsmodus und im Sperrvorspannungsmodus OL
anzeigt.
"Ändern der Warntonfrequenz"
Abbildung 2-23 gezeigt) und messen Sie die
Keysight U1273A/U1273AX Benutzerhandbuch
auf Seite 147,
