Einleitung
Analoges Balkendiagramm
Das analoge Balkendiagramm emuliert die Nadel auf einem analogen Multimeter,
ohne die Überschwingweite anzuzeigen. Wenn Sie Peak- oder Null-Anpassungen
messen und sich schnell ändernde Eingangsignale beobachten, bietet das
Balkendiagramm eine nützliche Anzeige, da sie eine schnellere
Aktualisierungsrate
Anwendungen anzusprechen.
Für die Messung von Frequenz, Arbeitszyklus, Impulsbreite, 4-20 mA %-Skala,
0-20 mA %-Skala, dBm, dBV und Temperatur stellt das Balkendiagramm nicht
den Hauptanzeigewert dar.
Wenn beispielsweise Frequenz, Arbeitszyklus oder Impulsbreite während einer
Spannungs- oder Stromstärkemessung auf der Primäranzeige angezeigt wird,
dann stellt das Balkendiagramm den Spannungs- oder Stromstärkewert dar
(nicht den Frequenz-, Arbeitszyklus- oder Impulsbreitenwert). Oder wenn zum
Beispiel 4-20 mA %-Skala oder 0-20 mA %-Skala auf der Primäranzeige
angezeigt wird, dann stellt das Balkendiagramm den Stromstärkewert dar und
nicht den Prozentwert.
Die Zeichen "+" und "–" zeigen an, ob der gemessene oder berechnete Wert
positiv oder negativ ist. Jedes Segment stellt abhängig von dem auf der
Balkendiagrammanzeige für den Spitzenwert angezeigten Bereich 1000 oder
500 Zahlen dar.

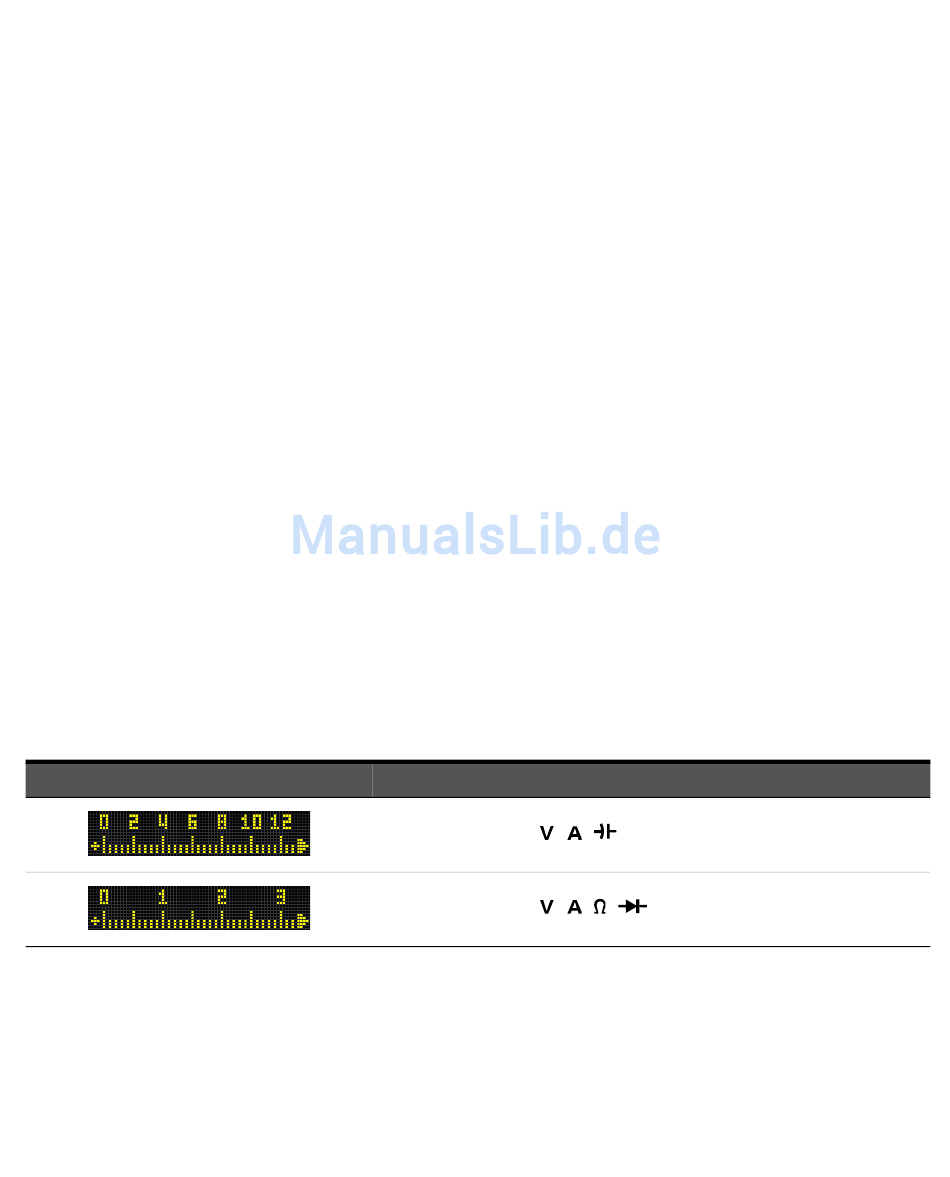

Tabelle 1-8
Analoge Balkendiagrammanzeige
Bereich
[1] Die Messrate des analogen Balkendiagramms beträgt ungefähr 50-mal/Sekunde für DC-Spannungs-,
52
[1]
besitzt, um schneller auf schnell reagierende
Zähler/Segmente
500
1000
Stromstärke-, und Widerstandsmessungen.
Verwendung für Funktion
,
,
,
, ,
Keysight U1273A/U1273AX Benutzerhandbuch
