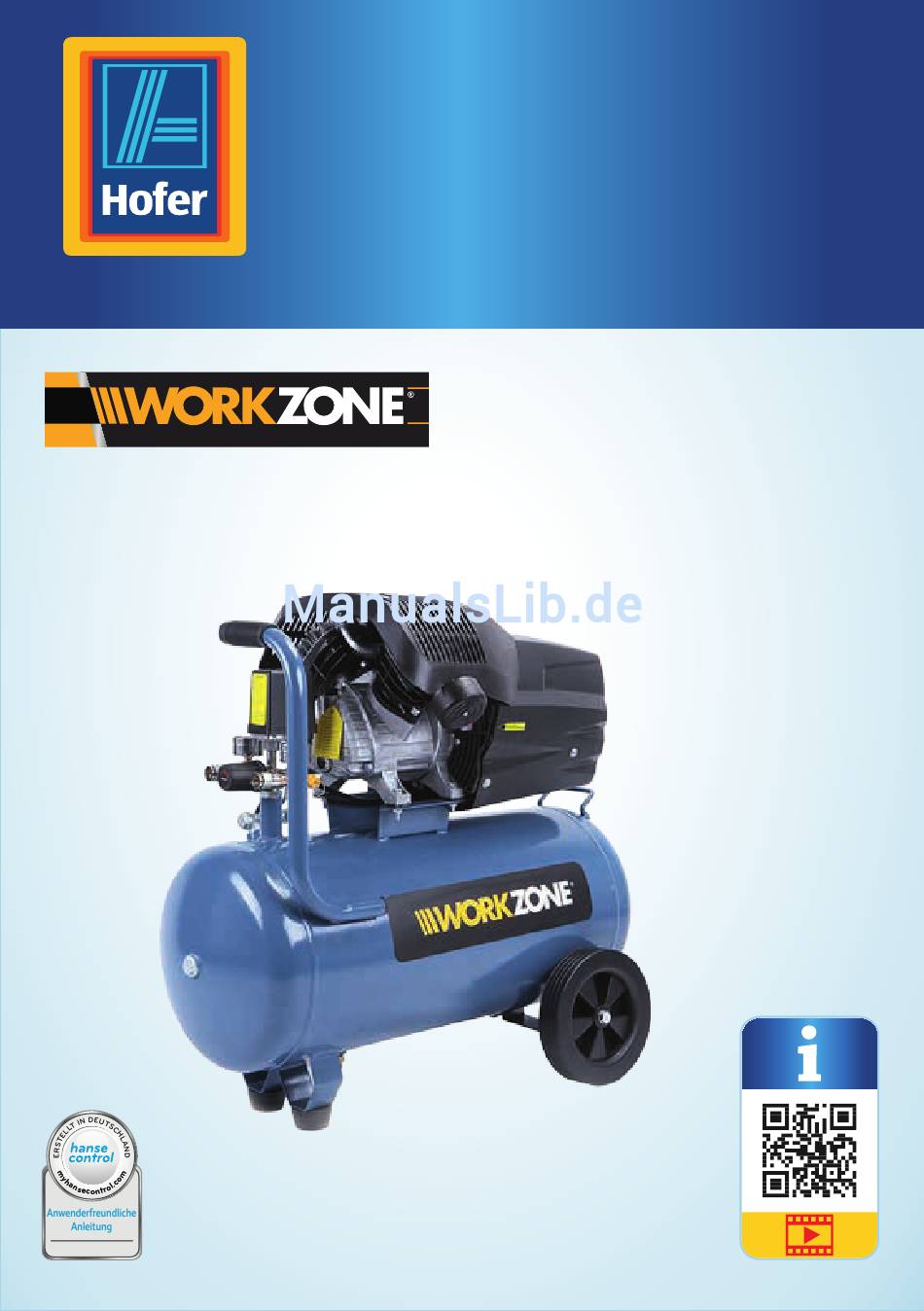

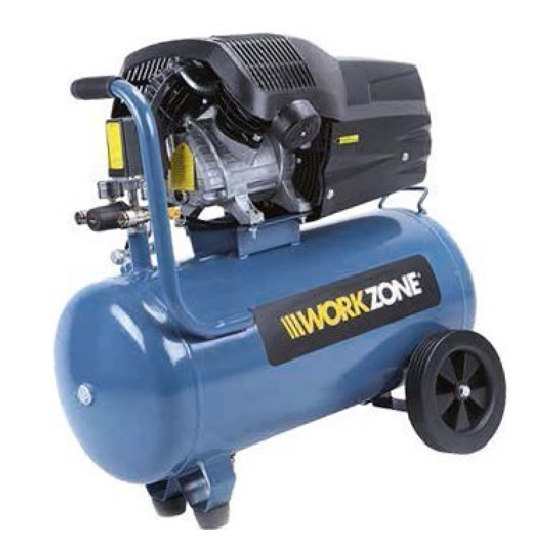

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 50 L KOMPRESSOR Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Grundsätzliche Sicherheitshinweise ........9 Sicherheitshinweise beim Farbspritzen ......12 Sicherheitshinweise für den Kompressor ......13 Erstverwendung ............... -
Seite 4: Übersicht
20 21 22... -
Seite 5: Verwendung
max. min. Max 10°... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Sicherheitsventil Handgriff Ein-/Ausschalter (Druckwächter) Ölverschlussstopfen mit Belüftung Luftfilter, 2× Reset-Knopf Überlastsicherung Tragegriff Druckluftkessel Rad, 2× Ablasshahn Kondenswasser Standfuß, 2× Standfußaufhängung, 2× Ölablassschraube mit Schauglas Schnellkupplung Kesseldruck Druckregler Schnellkupplung Regeldruck Regeldruckmanometer Kesseldruckmanometer Achsschraube, 2× Unterlegscheibe, 4× Federring, 2× Mutter, 2× Schraube, 2×... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 50 l Kompressor (im Folgenden nur „Kompressor“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Kompressor verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Allgemeines Warnzeichen Warnung vor elektrischer Spannung Warnung vor heißen Teilen. Die Oberflächen des Kompressors können sich während des Betriebs erwärmen. Warnung: Kompressor kann ohne Warnung anlaufen. Verbot: Den Hahn nicht öffnen, bevor der Luftschlauch angeschlossen ist. Der garantierte Schallleistungspegel L liegt bei 96 dB. -
Seite 9: Restrisiken
Sicherheit • Verwendung von Zubehör und Ersatzteilen, die nicht für den Kompressor bestimmt sind; • Veränderungen am Kompressor; • Reparatur des Kompressors durch einen anderen als den Hersteller oder eine Fachkraft; • Gewerbliche, handwerkliche oder industrielle Nutzung des Kompressors; • Bedienung oder Wartung des Kompressors durch Personen, die mit dem Umgang mit dem Kompressor nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. - Seite 10 Sicherheit 5. Bewahren Sie Ihren Kompressor sicher auf. • Der unbenutzte Kompressor sollte in einem trockenen und abgeschlos- senen Raum, außerhalb der Reichweite von Kindern, abgestellt werden. 6. Überlasten Sie Ihren Kompressor nicht. • Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Tragen Sie geeignete Arbeitskleidung.
- Seite 11 Sicherheit 14. Seien Sie aufmerksam. • Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benut- zen Sie den Kompressor nicht, wenn Sie unkonzen triert sind, müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. 15.
-
Seite 12: Sicherheitshinweise Beim Farbspritzen
Sicherheit Sicherheitshinweise beim Farbspritzen • Verarbeiten Sie keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55 °C. • Erwärmen Sie Lacke und Lösungsmittel nicht. • Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die Angaben über Schutzmaßnahmen, die von den Herstellern solcher Stoffe gemacht werden. -
Seite 13: Sicherheitshinweise Für Den Kompressor
Sicherheit Sicherheitshinweise für den Kompressor ACHTUNG! Betreiben Sie den Kompressor zu Ihrer eigenen Sicherheit erst, nachdem Sie die Sicherheitshinweise gelesen haben. WARNUNG! Explosionsgefahr! Wenn Sie den Kompressor an einem ungeeigneten, unzureichend belüfteten Ort, bei ungeeigneter Umgebungstemperatur oder in einem Raum betreiben, in dem sich Stäube, Säuren, Dämpfe oder entflammbare Gase befinden, besteht Explosionsgefahr. - Seite 14 Sicherheit − Lösen Sie keine Verbindungen, während der Druckluftkessel unter Druck steht. − Bohren Sie keinesfalls Löcher in den Druckluftkessel, bringen Sie keine Schweißnähte an und verformen Sie ihn niemals. − Betreiben Sie den Kompressor niemals, wenn der Druckluftkessel beschädigt oder verformt ist.
- Seite 15 Sicherheit − Verwenden Sie den Kompressor nicht, wenn die Netzanschlussleitung oder der Netzstecker beschädigt ist. Lassen Sie das beschädigte Teil durch eine autorisierte Fachwerkstatt gegen ein Originalteil austauschen. Wenden Sie sich hierzu über die auf der Garantiekarte angegebene Serviceadresse an unseren Kundendienst.
-
Seite 16: Erstverwendung
Erstverwendung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Kompressor kann zu Beschädigungen führen. − Sichern Sie die Räder des Kompressors wenn möglich mit Unterlegkeilen, wenn Sie den Kompressor verwenden, um ein Wegrollen zu vermeiden. − Stecken Sie keine Gegenstände in den Kompressor. −... - Seite 17 Erstverwendung − Heben Sie den Kompressor nicht allein, sondern mit Hilfe einer weiteren Person aus der Verpackung. HINWEIS! Beschädigungsgefahr Der Kompressor ist bei Auslieferung bereits mit Öl befüllt. Wenn Sie den Kompres- sor zu stark kippen oder ihn auf die Seite legen, kann Öl auslaufen und Sachschä- den, Verunreinigungen o.
-
Seite 18: Vorbereitung
Erstverwendung Vorbereitung WARNUNG! Verletzungsgefahr! Wenn Sie den Kompressor verwenden, bevor Sie ihn ordnungsgemäß und voll- ständig für den Gebrauch vorbereitet haben, besteht Verletzungsgefahr. − Montieren Sie alle Teile des Kompressors und setzen Sie den Ölverschluss- stopfen ein wie im Abschnitt „Vorbereitung“ beschrieben, bevor Sie den Kompressor verwenden. -
Seite 19: Ölverschlussstopfen Einsetzen
Erstverwendung 4. Schrauben Sie das freie Ende der Schraube handfest in das Gewinde an der Standfußaufhängung. 5. Ziehen Sie die Schraube mithilfe des Maulschlüssels SW13 fest, sodass der Stand- fuß sicher montiert ist. 6. Wiederholen Sie die Schritte 2 bis 5 mit dem zweiten Standfuß. Ölverschlussstopfen einsetzen −... -
Seite 20: Bedienung
Bedienung Bedienung HINWEIS! Beschädigungsgefahr! Wenn Sie den Kompressor mit langen Zuleitungen, Verlängerungen oder Kabel- trommeln betreiben, kann dies einen Spannungsabfall verursachen und den Motoranlauf verhindern. − Verwenden Sie nach Möglichkeit keine langen Zuleitungen, Verlängerun- gen oder Kabeltrommeln. HINWEIS! Beschädigungsgefahr! Wenn Sie den Kompressor an einem ungeeigneten Ort aufstellen oder ihn un- sachgemäß... -
Seite 21: Kompressor Verwenden
Bedienung • Der integrierte Druckwächter steuert den Druckauf- und Druckabbau im Kompressor: Der Kompressor schaltet sich aus, wenn der Druck im Druckluftkessel den eingestellten Höchstwert erreicht hat und er schaltet sich wieder ein, wenn der Druck im Druckluftkessel auf den eingestellten Mindest- wert absinkt. -
Seite 22: Überlastsicherung
Reinigung und Wartung (siehe Abb. A): 9. Drehen Sie den Druckregler • im Uhrzeigersinn, um den Regeldruck zu erhöhen, • entgegen dem Uhrzeigersinn, um den Regeldruck zu senken Am Regeldruckmanometer können Sie den eingestellten Regeldruck ablesen. Am Kesseldruckmanometer können Sie den Druck der im Druckluftkessel gespeicherten Luft ablesen. -
Seite 23: Kompressor Reinigen
Reinigung und Wartung WARNUNG! Stromschlaggefahr! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen. Es besteht Stromschlaggefahr. − Tauchen Sie den Kompressor niemals in Wasser. − Verwenden Sie niemals einen Hochdruckreiniger zur Reinigung des Kom- pressors. − Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt. −... -
Seite 24: Luftfilter Reinigen/Austauschen
Reinigung und Wartung 3. Lassen Sie den Kompressor vollständig abkühlen. 4. Entlüften Sie den Kompressor über das angeschlossene Druckluftwerkzeug. 5. Trennen Sie angeschlossene Druckluftwerkzeuge vor der Reinigung vom Kompressor. 6. Lassen Sie das Kondenswasser ab wie im Kapitel „Kondenswasser ablassen“ beschrieben. -
Seite 25: Kondenswasser Ablassen
Reinigung und Wartung Kondenswasser ablassen HINWEIS! Beschädigungsgefahr! Wenn Sie den Kompressor zu stark kippen oder auf den Kopf stellen, kann Öl aus- laufen und der Kompressor kann beschädigt werden. − Kippen Sie den Kompressor nie um mehr als 10°. − Stellen Sie den Kompressor nicht auf den Kopf. −... -
Seite 26: Öl Einfüllen/Wechseln
Reinigung und Wartung 5. Stellen Sie einen Auffangbehälter unter den Ablasshahn für Kondenswasser (siehe Abb. A). 6. Drehen Sie den Ablasshahn für Kondenswasser vorsichtig mit der Hand auf, ver- wenden Sie ggf. einen trockenen Lappen für eine bessere Griffigkeit. 7. Lassen Sie das Kondenswasser vollständig in den Auffangbehälter ablaufen. 8. - Seite 27 Reinigung und Wartung Öl ablassen • Dieser Kompressor wird mit dem synthetischen Öl SAE 10W40 ge- liefert. Tauschen Sie das Öl nach den ersten 100 Betriebsstunden vollständig aus. • Um die Ölablassschraube öffnen zu können, benötigen Sie einen Maulschlüssel SW 24 (nicht im Lieferumfang enthalten). 1.
-
Seite 28: Netzanschlussleitung Tauschen
Transport Netzanschlussleitung tauschen WARNUNG! Stromschlaggefahr! Wenn die Netzanschlussleitung beschädigt oder unsachgemäß montiert ist, be- steht Stromschlaggefahr. − Die Netzanschlussleitung darf nur durch den Hersteller, seinen Kunden- dienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Ge- fährdungen zu vermeiden. − Wenn die Netzanschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist. - Seite 29 Transport HINWEIS! Beschädigungsgefahr! Wenn Sie den Kompressor unsachgemäß transportieren, kippen oder auf den Kopf drehen, kann er beschädigt werden oder Flüssigkeiten können auslaufen. − Transportieren Sie den Kompressor nur in aufrechtem Zustand. − Sichern Sie den Kompressor gegen Stöße und Vibrationen, wenn Sie den Kompressor in einem Fahrzeug transportieren.
-
Seite 30: Lagerung
Lagerung Lagerung HINWEIS! Beschädigungsgefahr! Durch fehlerhafte oder unsachgemäße Lagerung kann der Kompressor beschä- digt werden. − Ziehen Sie vor der Lagerung den Netzstecker aus der Steckdose, um den Kompressor vom Stromnetz zu trennen. − Lagern Sie den Kompressor und alle angeschlossenen Druckwerkzeuge nur in entlüftetem Zustand. -
Seite 31: Fehlersuche
Fehlersuche Fehlersuche Problem Ursache Lösung Der Kompressor startet Es ist keine − Überprüfen Sie Netzanschluss- nicht. Netzspannung leitung, Netzstecker, Sicherheits- vorhanden. ventil und Steckdose. Die Netzspannung − Stellen Sie sicher, dass die Netz- ist zu niedrig. spannung mit den Angaben auf dem Typenschild übereinstimmt. -
Seite 32: Ersatzteilbestellung
Ersatzteilbestellung Problem Ursache Lösung Der Kompressor läuft, Dichtungen sind − Überprüfen Sie die Dichtungen. es wird jedoch kein defekt. − Lassen Sie kaputte Dichtungen Druck aufgebaut. von einer Fachwerkstatt oder dem Kundendienst austauschen. Der Ablasshahn für − Schließen Sie den Ablasshahn für Kondenswasser ist Kondenswasser. -
Seite 33: Technische Daten
Technische Daten Technische Daten Modell: GPAC2200 Nennspannung: 230–240 V~ Nennfrequenz: 50 Hz Aufnahmeleistung: 2,2 kW Leerlaufdrehzahl n 2850 min Schutzart Kompressor: IP20 Schutzart Motor: IP23 Kesselinhalt: 50 l Theoretische Ansaugleistung: ca. 412 l/min Max. Betriebsdruck: 8 bar Max. Aufstellhöhe (üNN):... -
Seite 34: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Kompressor entsorgen Entsorgen Sie den Kompressor entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 35: Konformitätserklärung
Konformitätserklärung EG Konformitätserklärung Konformitätserklärung EU Konformitätserklärung Wir, MEROTEC GmbH D-47877 Willich, Hanns-Martin-Schleyer Str. 18a, Germany erklären hiermit, dass unser Produkt 50 L Kompressor Modell-Nr. GPAC2200 den folgenden Richtlinien entspricht: 2006/42/EG Maschinenrichtlinie 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS-Richtlinie 2000/14/EG Outdoor-Richtlinie (geändert durch 2005/88/EG) Benannte Stelle: Société... - Seite 36 Da bin ich mir sicher. VERTRIEBEN DURCH: MEROTEC GMBH HANNS-MARTIN-SCHLEYER-STRASSE 18A 47877 WILLICH GERMANY KUNDENDIENST 94243 0043 12530223111 at-merotec@service-ses.de JAHRE MODELL: GARANTIE GPAC2200 03/2017...
