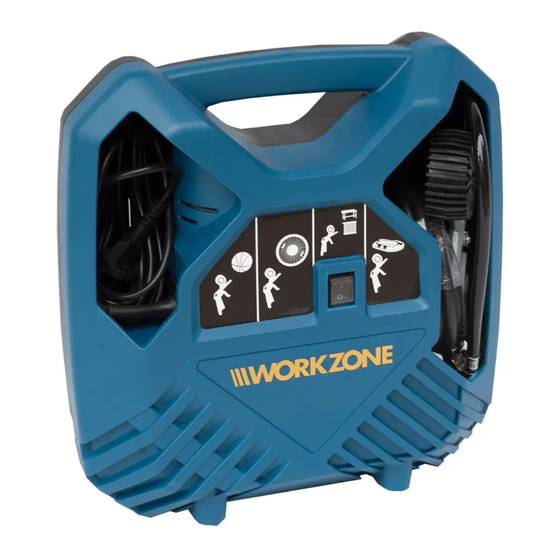

- Seite 1 Bedienungs- anleitung MOBILER KOMPRESSOR Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ....................4 Verwendung ..................5 Lieferumfang/Geräteteile ..............6 Allgemeines ..................7 Bedienungsanleitung lesen und aufbewahren ........7 Zeichenerklärung ..................7 Sicherheit ..................... 9 Bestimmungsgemäßer Gebrauch ............9 Restrisiken ....................10 Sicherheitshinweise ...................11 Sicherheitshinweise für den Kompressor ..........13 Kompressor und Lieferumfang prüfen ..........17 Bedienung ..................18 Druckluftpistole anschließen und trennen ........... -
Seite 4: Übersicht
15 14... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Ein-/Ausschaltknopf Druckluftschlauch Schnellkupplung Schraubventil-Adapter Entlüftungs-Adapter 8mm-Adapter Manometer Düsenadapter Konischer Universaladapter dick Konischer Universaladapter dünn Blitz-Ventil-Adapter Ballnadel Ausblasadapter Druckluft-Anschlussstecker Druckluftpistole Ablassventil Abzughebel Schlauch Druckluftpistole Hebel-Schnellverschluss... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Mobilen Kompressor. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der Mobile Kompressor im Folgenden nur „Kompressor“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorg- fältig durch, bevor Sie den Kompressor einsetzen. - Seite 8 Allgemeines Dieses Symbol weist auf nützliche Zusatzinformationen zum Zusam- menbau oder zum Betrieb hin. Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwenden- den Gemeinschaftsvorschriften des europäischen Wirtschaftsraums. Lesen Sie die Bedienungsanleitung. Das Siegel „Geprüfte Sicherheit“ bestätigt, dass der Kompressor bei vorhersehbarem Gebrauch sicher ist.
-
Seite 9: Sicherheit
Sicherheit Dieser Kompressor hat eine Nennspannung von 220 - 240 V~, 50 Hz. Dieser Kompressor ist für einen Maximaldruck von 8 bar ausgelegt. Dieser Kompressor ist zum Aufpumpen von Bällen geeignet. Dieser Kompressor ist zum Aufpumpen von Reifen geeignet. Dieser Kompressor ist zum Ausblasen von Staub geeignet. Dieser Kompressor ist zum Aufpumpen von Schlauchbooten geeignet. -
Seite 10: Restrisiken
Sicherheit Personen, die den Kompressor bedienen und Wartungsarbeiten durchführen, müs- sen mit diesem vertraut und über mögliche Gefahren unterrichtet sein. Darüber hin- aus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Vorschriften in arbeitsmedizinischen und sicherheitstechni- schen Bereichen sind zu beachten. Veränderungen an dem Kompressor schließen eine Haftung des Herstellers für daraus entstehende Schäden aus. -
Seite 11: Sicherheitshinweise
Sicherheit Sicherheitshinweise Achtung! Beim Gebrauch dieses Kompressors müssen zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätz- liche Sicherheitsmaßnahmen beachtet werden. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. 1. Halten Sie Ihren Arbeitsbereich in Ordnung. •... - Seite 12 Sicherheit 10. Pflegen Sie Ihren Kompressor mit Sorgfalt. • Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. • Befolgen Sie die Wartungsvorschriften. • Kontrollieren Sie regelmäßig die Anschlussleitung und den Stecker des Kompres- sors und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
-
Seite 13: Sicherheitshinweise Für Den Kompressor
Sicherheit 16. ACHTUNG! • Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer Einsatzwerkzeuge oder Zubehörteile, als der in der Bedienungsanleitung angegebenen oder im Katalog empfohlenen, kann eine persönliche Verletzungsgefahr für Sie bedeuten. - Seite 14 Sicherheit − Stellen Sie sicher, dass die Umgebungstemperatur in geschlossener Arbeitsumgebung nicht höher als +25°C ist, um eine ordnungsgemäße Funktion des Kompressors bei anhaltender vollständiger Luftfüllung sicherzustellen. − Betreiben Sie den Kompressor nur in gut belüfteten Räumen. − Sprühen Sie kein Wasser oder entflammbare Flüssigkeiten auf den Kompressor.
- Seite 15 Sicherheit − Verwenden Sie den Kompressor nicht, wenn der Schlauch oder die Schlauchverbindungen undicht oder beschädigt sind. − Versuchen Sie nicht, beschädigte Leitungen zu reparieren, sondern tau- schen Sie diese aus. − Achten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Lose oder beschädigte Schlauchschellen können Luft unkontrolliert entwei- chen lassen.
- Seite 16 Sicherheit − Verwenden Sie den Kompressor nicht wenn es feucht ist oder in feuchter Umgebung. − Verwenden Sie im Außenbereich nur für den Außenbereich zugelassene Verlängerungskabel. − Schalten Sie den Kompressor vor jedem Transport aus und ziehen Sie den Netzstecker. WARNUNG! Verbrennungsgefahr! Verdichter und Leitungen des Kompressors werden während des Betriebs heiß.
-
Seite 17: Kompressor Und Lieferumfang Prüfen
Kompressor und Lieferumfang prüfen − Vermeiden Sie es die Abluft in die Augen zu bekommen. Die Abluft des Kompressors kann Wasser, Öl, Metallpartikel und Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschäden verursachen. WARNUNG! Verletzungsgefahr! Wenn der Kompressor unkontrolliert anläuft, besteht Verletzungsgefahr. −... -
Seite 18: Bedienung
Bedienung Bedienung HINWEIS! Beschädigungsgefahr! Der Kompressor ist nicht für den Dauerbetrieb geeignet. Bei zu langem Dauer- betrieb oder Überlastung überhitzt der Kompressor. Er kann dadurch beschädigt werden. − Betreiben Sie den Kompressor nicht länger als 10 Minuten am Stück. − Der Kompressor darf nur 15 % der Betriebszeit mit der Nennaufnahmeleis- tung betrieben werden, d.h. -
Seite 19: Druckluftpistole Anschließen Und Trennen
Bedienung − Stellen Sie den Kompressor nicht auf oder in der Nähe von heißen Ober- flächen ab. − Stellen Sie den Kompressor an einem Ort mit trockener und sauberer Luft auf. Nutzen Sie ihn nicht in Feuchträumen und Bereichen, in denen mit Spritzwasser gearbeitet wird oder im Regen. -
Seite 20: Kompressor Ein- Und Ausschalten
Bedienung Kompressor ein- und ausschalten 1. Stellen oder legen Sie den Kompressor auf eine geeignete Arbeitsfläche. 2. Stellen Sie sicher, dass der Ein-/ Ausschaltknopf auf der Position „0“ steht (siehe Abb. A). 3. Schließen Sie die Druckluftpistole und eventuell weitere Zubehörteile an den Kompressor an wie im Kapitel „Druckluftpistole anschließen“... -
Seite 21: Reifen Mit Adapter Aufpumpen
Bedienung Am Manometer können Sie den Druck im aufzublasenden Produkt ablesen. 6. Um Luft abzulassen, drücken Sie das Ablassventil an der Druckluftpistole und kontrollieren Sie den Druck am Manometer. 7. Stellen Sie den Ein-/Ausschaltknopf auf die Position „0“, sobald der gewünschte oder der maximal zulässige Arbeitsdruck erreicht ist. -
Seite 22: Ausblasen
Reinigung 7. Setzen Sie den Adapter in das Ventil ein. 8. Um den Kompressor einzuschalten, stellen Sie den Ein-/ Ausschaltknopf auf die Position „1“. Am Manometer können Sie den Arbeitsdruck ablesen. 9. Um Luft abzulassen, drücken Sie das Ablassventil an der Druckluftpistole und kontrollieren Sie den Druck am Manometer. - Seite 23 Reinigung WARNUNG! Stromschlaggefahr! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen. Es besteht Stromschlaggefahr. − Tauchen Sie den Kompressor niemals in Wasser. − Verwenden Sie niemals einen Hochdruckreiniger zur Reinigung des Kom- pressors. − Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt. −...
-
Seite 24: Austausch Der Netzanschlussleitung
Lagerung 1. Stellen Sie den Ein-/Ausschaltknopf auf die Position „0“ . 2. Ziehen Sie vor der Reinigung den Netzstecker. 3. Lassen Sie den Kompressor vollständig abkühlen. 4. Öffnen Sie das Ablassventil bis keine Luft mehr entweicht, um den Kompressor vollständig zu entlüften. 5. -
Seite 25: Fehlersuche
Fehlersuche − Bewahren Sie den Kompressor immer in einem für Kinder unzugänglichen Raum auf. − Lagern Sie den Kompressor stets so, dass er nicht von Unbefugten in Be- trieb genommen werden kann. 1. Ziehen Sie den Netzstecker des Kompressors. 2. Lassen Sie den Kompressor vollständig abkühlen. 3. -
Seite 26: Technische Daten
Die Werkzeuge funktionieren − Überprüfen Sie alle Schläuche, die Schnell- nicht kupplung und alle Werkzeuge und lassen Sie diese ggf. von einer Fachkraft austauschen. Technische Daten Modell: PT15101201 Nennspannung: 220-240V~, 50 Hz Motorleistung: 1,1 kW Betriebsart: S3 15% Kompressor Drehzahl:... -
Seite 27: Entsorgung
Entsorgung Messwert für Geräusch ermittelt entsprechend EN ISO 2151. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: L 90 dB (A) Unsicherheit K: 1 dB (A) Schallleistungspegel L 97 dB (A) Unsicherheit K: 2 dB (A) Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. -
Seite 28: Konformitätserklärung
Konformitätserklärung Konformitätserklärung KUNDENDIENST www.service-ses.de + 49 (0)2154-8253 0000... -
Seite 29: Garantiekarte
Beschreibung der Störung: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem www.service-ses.de +49 (0)2154-8253 0000 defekten Produkt an: Merotec Service Center MODELL: PT15101201 ARTIKELNUMMER: 93207 IV/16/2016 c/o valas GmbH An der Unitrans 1 Hotline: Festnetzgebühren ohne D-01665 Klipphausen Zusatzkosten merotec-de@service-ses.de... -
Seite 30: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die ALDI Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefo-... -
Seite 31: Importiert Durch
Importiert durch: MEROTEC GMBH HANNS-MARTIN-SCHLEYER-STR. 18A 47877 WILLICH GERMANY KUNDENDIENST +49 (0)2154-8253 0000 www.service-ses.de JAHRE IV/16/2016 MODELL: PT15101201 ARTIKELNUMMER: 93207 GARANTIE...
