Druckluftmanometer, Stecknippel Und Schnellkupplung Montieren - Workzone RP8039-1 Bedienungsanleitung

Vor Verwendung

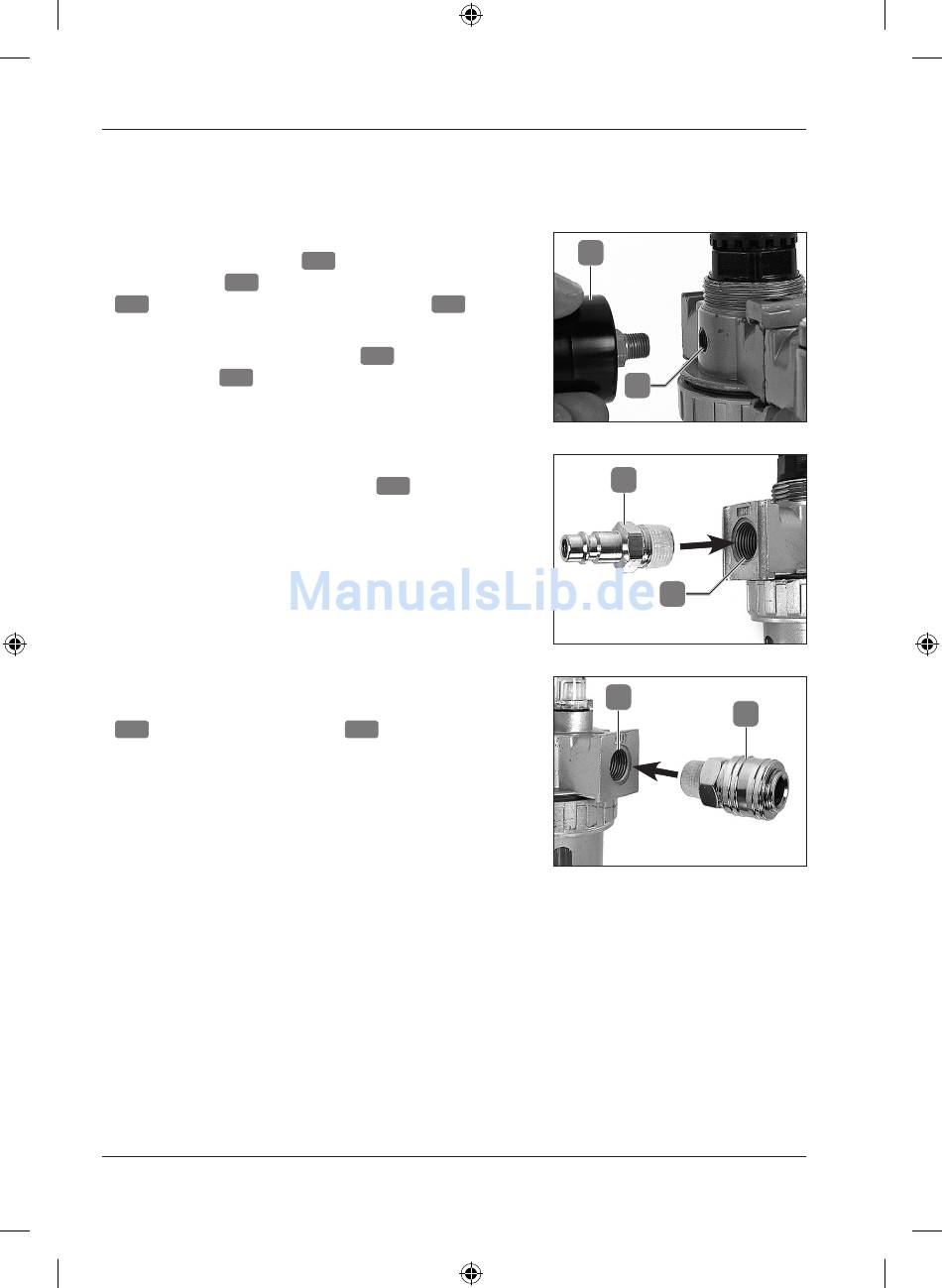

Druckluftmanometer, Stecknippel und Schnellkupplung
montieren
• Umwickeln Sie die Gewinde des
Druckluftmanometers
12
Stecknippels
13
mit dem beiliegenden Dichtband
• Schrauben Sie das Druckluftmanometer
handfest in das Gewindeloch
16
Filtereinheit
• Schrauben Sie den Stecknippel handfest in
das vorgesehene Gewindeloch
Filtereinheit
• Schrauben Sie die Schnellkupplung
handfest in das vorgesehene Gewindeloch
5
an der Ölneblereinheit
10
