7

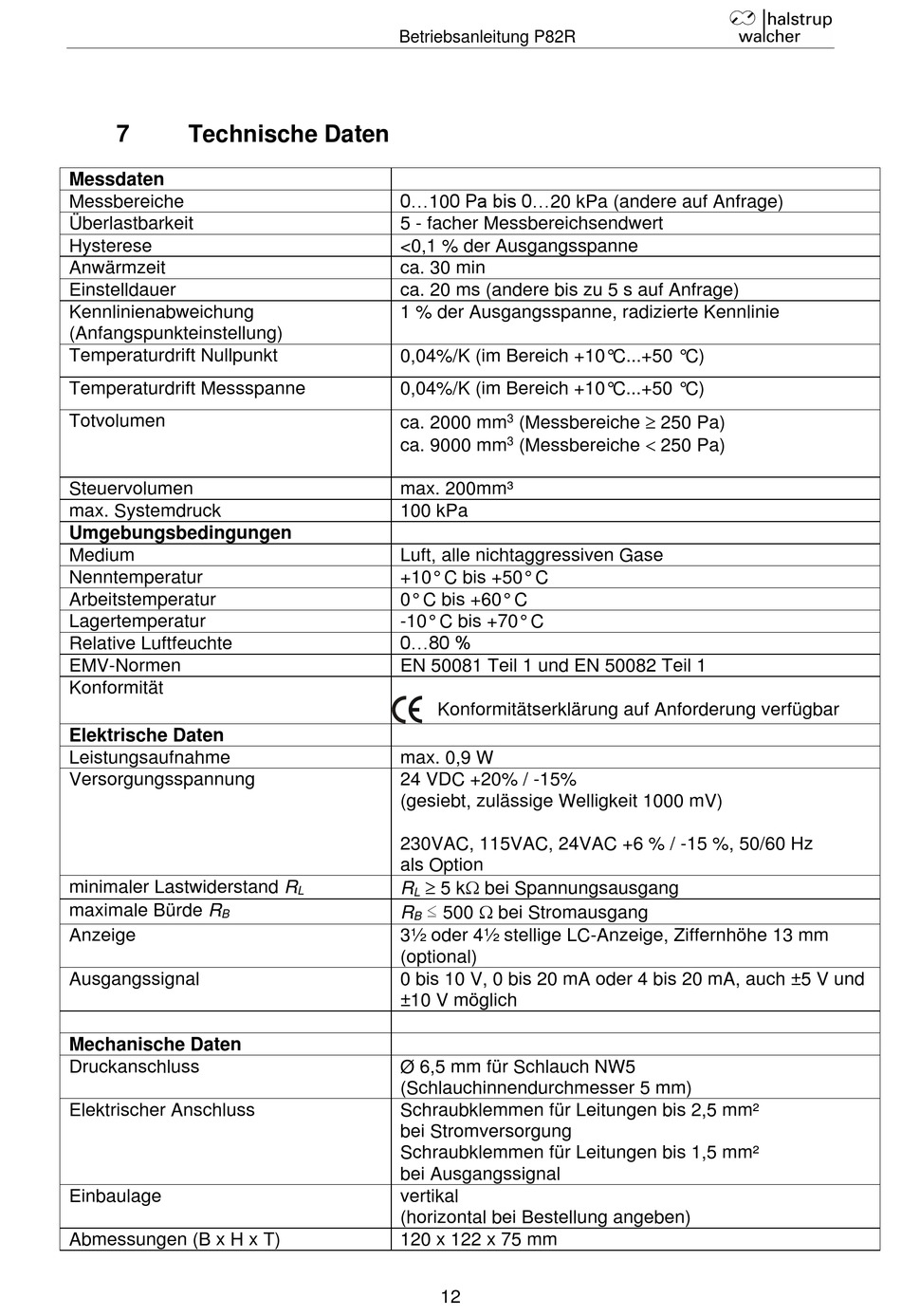

Technische Daten

Messdaten
Messbereiche
Überlastbarkeit
Hysterese
Anwärmzeit
Einstelldauer
Kennlinienabweichung
(Anfangspunkteinstellung)
Temperaturdrift Nullpunkt
Temperaturdrift Messspanne
Totvolumen
Steuervolumen
max. Systemdruck
Umgebungsbedingungen
Medium
Nenntemperatur
Arbeitstemperatur
Lagertemperatur
Relative Luftfeuchte
EMV-Normen
Konformität
Elektrische Daten
Leistungsaufnahme
Versorgungsspannung
minimaler Lastwiderstand R
maximale Bürde R
B
Anzeige
Ausgangssignal
Mechanische Daten
Druckanschluss
Elektrischer Anschluss
Einbaulage
Abmessungen (B x H x T)
Betriebsanleitung P82R
0...100 Pa bis 0...20 kPa (andere auf Anfrage)
5 - facher Messbereichsendwert
<0,1 % der Ausgangsspanne
ca. 30 min
ca. 20 ms (andere bis zu 5 s auf Anfrage)
1 % der Ausgangsspanne, radizierte Kennlinie
0,04%/K (im Bereich +10°C...+50 °C)
0,04%/K (im Bereich +10°C...+50 °C)
ca. 2000 mm
ca. 9000 mm
max. 200mm³
100 kPa
Luft, alle nichtaggressiven Gase
+10° C bis +50° C
0° C bis +60° C
-10° C bis +70° C
0...80 %
EN 50081 Teil 1 und EN 50082 Teil 1
Konformitätserklärung auf Anforderung verfügbar
max. 0,9 W
24 VDC +20% / -15%
(gesiebt, zulässige Welligkeit 1000 mV)
230VAC, 115VAC, 24VAC +6 % / -15 %, 50/60 Hz
als Option
 5 k bei Spannungsausgang
R
L
L
≤ 500  bei Stromausgang
R
B
3½ oder 4½ stellige LC-Anzeige, Ziffernhöhe 13 mm
(optional)
0 bis 10 V, 0 bis 20 mA oder 4 bis 20 mA, auch ±5 V und
±10 V möglich
Ø 6,5 mm für Schlauch NW5
(Schlauchinnendurchmesser 5 mm)
Schraubklemmen für Leitungen bis 2,5 mm²
bei Stromversorgung
Schraubklemmen für Leitungen bis 1,5 mm²
bei Ausgangssignal
vertikal
(horizontal bei Bestellung angeben)
120 x 122 x 75 mm
12
(Messbereiche  250 Pa)
3
(Messbereiche  250 Pa)
3
