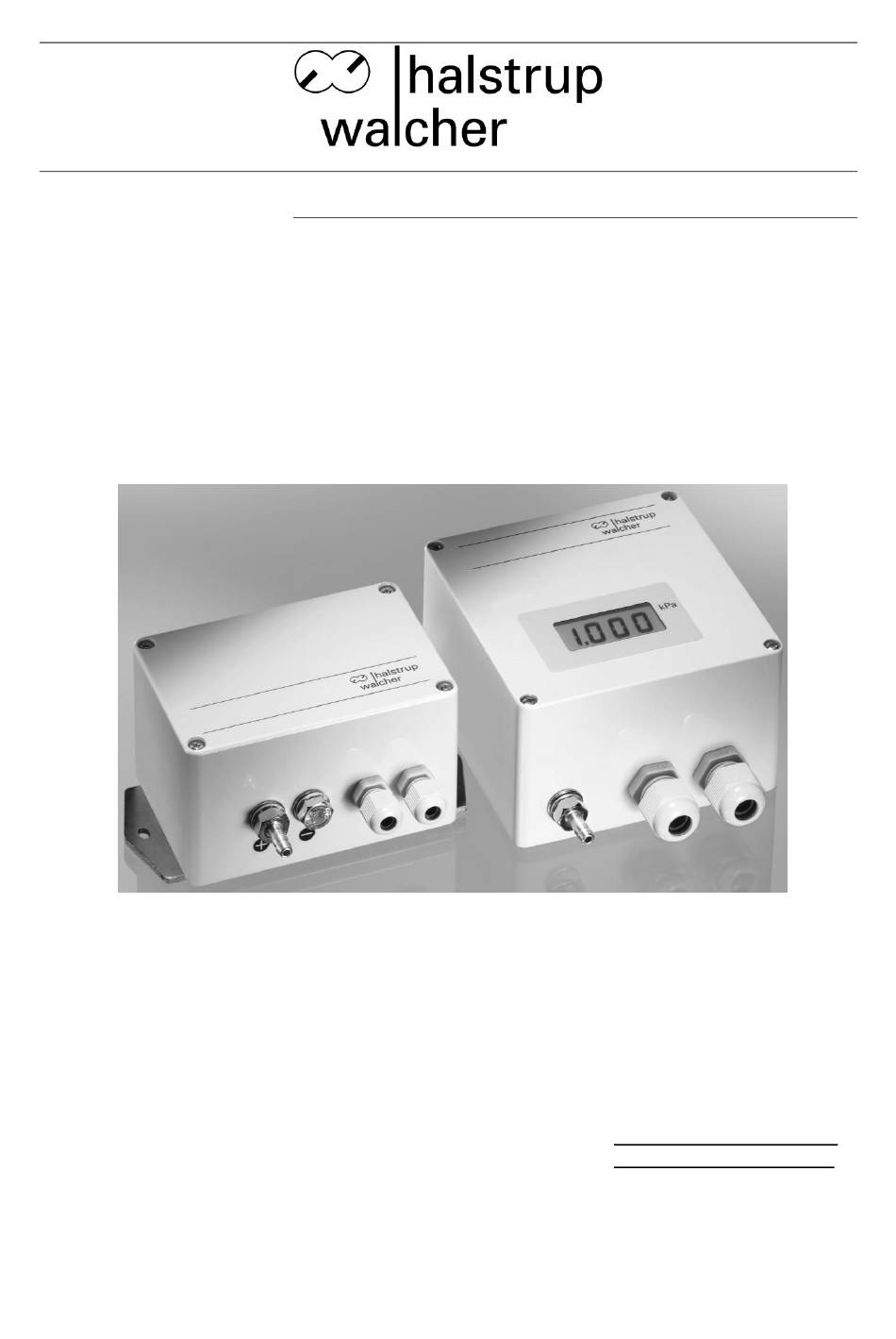

- Seite 1 Betriebsanleitung Absolutdruck- aufnehmer Typ AD 1000 / BA 1000 halstrup-walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Phone: +49 (0) 76 61/39 63–0 Fax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.de Internet: www.halstrup-walcher.de Dokument 7100.003794 01/2018...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung AD1000/BA1000 Inhaltsverzeichnis 1 Sicherheitshinweise ....................... 4 1.1 Bestimmungsgemäße Verwendung .................. 4 1.2 Transport, Montage, Anschluss und Inbetriebnahme ............4 1.3 Störungen, Wartung, Instandsetzung, Entsorgung ............4 1.4 Symbolerklärung ......................5 2 Gerätebeschreibung ......................6 3 Inbetriebnahme ........................6 3.1 Funktionsbeschreibung ....................6 3.2 Elektrische Anschlüsse im Gerät: .................. -
Seite 3: Konformität
Betriebsanleitung AD1000/BA1000 Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung der Absolutdruckaufnehmer AD 1000 bzw. Barometer BA1000. Von diesen Geräten können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen. -
Seite 4: Sicherheitshinweise
Betriebsanleitung AD1000/BA1000 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Der Absolutdruck-Messumformer AD 1000 bzw. das Barometer BA 1000 eignet sich zur Anzeige des Luftdrucks und Absolutdrucks. Sie finden Anwendung z. B. in Wetterstationen, sowie auf Flughäfen. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen... -
Seite 5: Symbolerklärung
Betriebsanleitung AD1000/BA1000 Die elektronischen Bauteile des Geräts enthalten umweltschädigende Stoffe und sind zugleich Wertstoffträger. Das Gerät muss deshalb nach seiner endgültigen Stilllegung einem Recycling zugeführt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. 1.4 Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen... -
Seite 6: Gerätebeschreibung
Betriebsanleitung AD1000/BA1000 Gerätebeschreibung Der Absolutdruck-Messumformer AD 1000 bzw. das Barometer BA 1000 eignet sich zur Anzeige des Luftdrucks und Absolutdrucks. Er findet Anwendung z. B. in Wetterstationen, sowie auf Flughäfen. Kernstück des Gerätes ist eine evakuierte Dose aus CuBe, die in Abhängigkeit des barometrischen Luftdrucks zusammengedrückt wird. -
Seite 7: Technische Daten
Betriebsanleitung AD1000/BA1000 Technische Daten Messdaten AD 1000: 0…50 kPa Messbereiche 0…100 kPa 80…120 kPa 90…110 kPa 100…0 kPa BA1000: 80…120 kPa 85…115 kPa 90…110 kPa 95…115 kPa Messunsicherheit ±1 % (Grenzpunkteinstellung) Referenz ±0,5 hPa bezogen auf NN Temperaturdrift Nullpunkt 0,04%/K (im Bereich +10°C...+60 °C) Temperaturdrift Messspanne 0,04%/K (im Bereich +10°C...+60 °C) -
Seite 8: Anhang A: Messmedium Berührende Teile
Araldit CY236 / HY988 Messing CuZn39Pb3 Carbonyleisen KEL (FKM: Fluorkautschuk) Viton (Schlauch) Crastin (PTBP) UHU-Plus endfest 300 Loctite 242e Weitere Spezifikationen und Maßzeichnungen zu unseren Messtechnik-Produkten finden Sie in Internet unter: www.halstrup-walcher.de/de/produkte/druckmesstechnik/index.php 7100.003794C_AD1000.doc 01/2018... -
Seite 9: Konformitätserklärung
Betriebsanleitung AD1000/BA1000 Konformitätserklärung...
