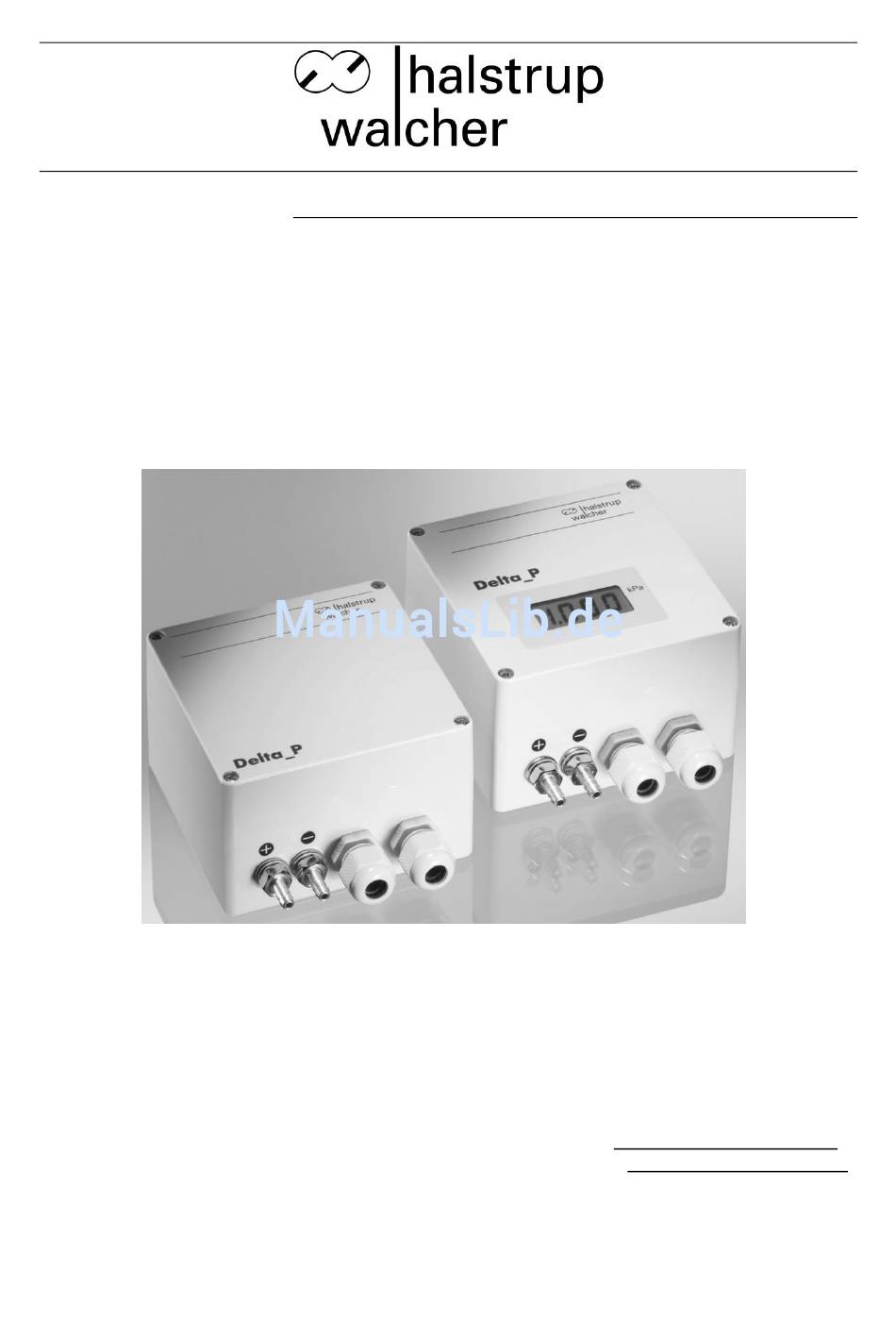

- Seite 1 Betriebsanleitung Differenzdruckmess- umformer mit radizierter Kennlinie Typ P82R halstrup-walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Phone: +49 (0) 76 61/39 63–0 Fax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.de Internet: www.halstrup-walcher.de Dokument 7100.003234B 05/2013...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung P82R Inhaltsverzeichnis 1 Sicherheitshinweise ......................4 1.1 Bestimmungsgemäße Verwendung ................. 4 1.2 Transport, Montage, Anschluss und Inbetriebnahme ............4 1.3 Störungen, Wartung, Instandsetzung, Entsorgung ............4 1.4 Symbolerklärung ......................5 2 Gerätebeschreibung ......................6 3 Inbetriebnahme ........................6 3.1 Funktionsbeschreibung ....................6 3.2 Anschlüsse im Gerät ...................... -
Seite 3: Konformität
Betriebsanleitung P82R Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung des Differenzdruckmessumformers P82R. Von diesem Gerät können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen. -
Seite 4: Sicherheitshinweise
Betriebsanleitung P82R Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Der Differenzdruck-Messumformer P82R erfasst neben Differenzdruck auch positiven und negativen Überdruck. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen eingehalten werden. Das Gerät darf nur gemäß dieser Betriebsanleitung gehandhabt werden. -
Seite 5: Symbolerklärung
Betriebsanleitung P82R Die elektronischen Bauteile des Geräts enthalten umweltschädigende Stoffe und sind zugleich Wertstoffträger. Das Gerät muss deshalb nach seiner endgültigen Stilllegung einem Recycling zugeführt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. 1.4 Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu... -
Seite 6: Gerätebeschreibung
Volumenstrom/ die Strömungsgeschwindigkeit direkt vor Ort abgelesen werden. Inbetriebnahme Funktionsbeschreibung Der Druckmessumformer P82R ist ein Präzisionsmessgerät und sollte trotz seiner Robustheit sorgfältig behandelt werden. Die Montage in unmittelbarer Nähe von Wärme- und Strahlungsquellen z.B. Heizkörpern sollte vermieden werden, da dadurch Messfehler entstehen können. Zweckmäßigerweise wird das Gerät an einer erschütterungsfreien Wand in senkrechter Einbaulage befestigt. -
Seite 7: Anschlüsse Im Gerät
Betriebsanleitung P82R Anschlüsse im Gerät Bild 1 (nicht alle Bauteile dargestellt) Klemme Versorgungsspannung Klemme Analogausgang 24/115/230 VAC 50/60 Hz 0...10 V 24/115/230 VAC 50/60 Hz Schaltungsmasse (GND) Schaltungsmasse (GND) +20,5 V...28,5 VDC 0...20 mA / 4...20 mA Schaltungsmasse (GND) -
Seite 8: Ausgangssignale
Betriebsanleitung P82R Vorgeschriebene Versorgungsspannung (siehe Typenschild) beachten. Zusätzlich Anschlussplan im Gehäusedeckel beachten. Die Ausgänge des Messumformers sind kurzschlussfest. Die Geräte mit Gleichspannungsversorgung sind gegen Verpolen der Versorgungsspannung geschützt. Das Anlegen der Versorgungsspannung an die Ausgänge führt zur Zerstörung des Messumformers. -
Seite 9: Kalibrieren Des Nullpunkts
Betriebsanleitung P82R Stromausgang 0...20 mA Stromausgang 4...20 mA 20 20 mA 20 mA 0 mA 100 % p 100 % p Mit dem Schiebeschalter S1 (siehe Bild 1) kann die Kennlinie von „Radiziert“ auf „Linear“... -
Seite 10: Einstellen Der Schleichmengenunterdrückung
Betriebsanleitung P82R Einstellen der Schleichmengenunterdrückung 0...10% 100% p Durch die Schleichmengen-Unterdrückung wird der Ausgang des Druckmessumformers trotz anstehendem Druck unterdrückt, d.h. auf „0“ gehalten. Die Schleichmengen-Unterdrückung kann mit dem Trimmer P5 (SMU) zwischen 0...10% des Messbereiches eingestellt werden. Das Benutzen dieser Schleichmengen-Unterdrückung ist bei manchen Anwendungen zweckmäßig, da bei... -
Seite 11: Behebung Von Störungen
Betriebsanleitung P82R Behebung von Störungen Fehlerbeschreibung mögliche Ursache Abhilfe • Versorgungsspannung nicht • Korrekte Versorgungsspannung kein Ausgangssignal angeklemmt anklemmen • falsche Versorgungsspannung • korrekte Versorgungsspannung angeklemmt (siehe Typenschild) anklemmen • Sicherung defekt • Sicherung SI1 ersetzen (Typ TR5 200 mAT, Fa. Wickmann) •... -
Seite 12: Technische Daten
Betriebsanleitung P82R Technische Daten Messdaten 0…100 Pa bis 0…20 kPa (andere auf Anfrage) Messbereiche Überlastbarkeit 5 - facher Messbereichsendwert Hysterese <0,1 % der Ausgangsspanne Anwärmzeit ca. 30 min Einstelldauer ca. 20 ms (andere bis zu 5 s auf Anfrage) Kennlinienabweichung... -
Seite 13: Anhang A: Messmedium Berührende Teile
Betriebsanleitung P82R Schutzart IP54 Gewicht 0,8 kg Optionen 3½ stellige LC-Anzeige 4½ stellige LC-Anzeige Linearitäts-Protokoll DKD- Kalibrierschein Dämpfung des Ausgangssignales bis zu 5 s mediumberührende Teile silikonfrei Anhang A: Messmedium berührende Teile Berylliumbronze CuBe2 ... -
Seite 14: Maßzeichnungen
Betriebsanleitung P82R Maßzeichnungen Option LCD...
