4
Fertig montiert sind zum Schluss
die elektrischen Verbindungen
der entsprechenden Bauteile
der Heizkreise mit dem
Schaltkasten herzustellen(Pumpen,
Mischventilantriebe, Vorlauffühler).
Die jeweilige konkrete Ausstattung
entnehmen Sie bitte den
auftragsbezogenen Zusatzunterlagen
(Stückliste, Schaltschema,
Elektroplan).
Die vorgefertigten Kabelanschlüsse
sind am Grundmodul unter der
Abdeckplatte verpackt und
gekennzeichnet.

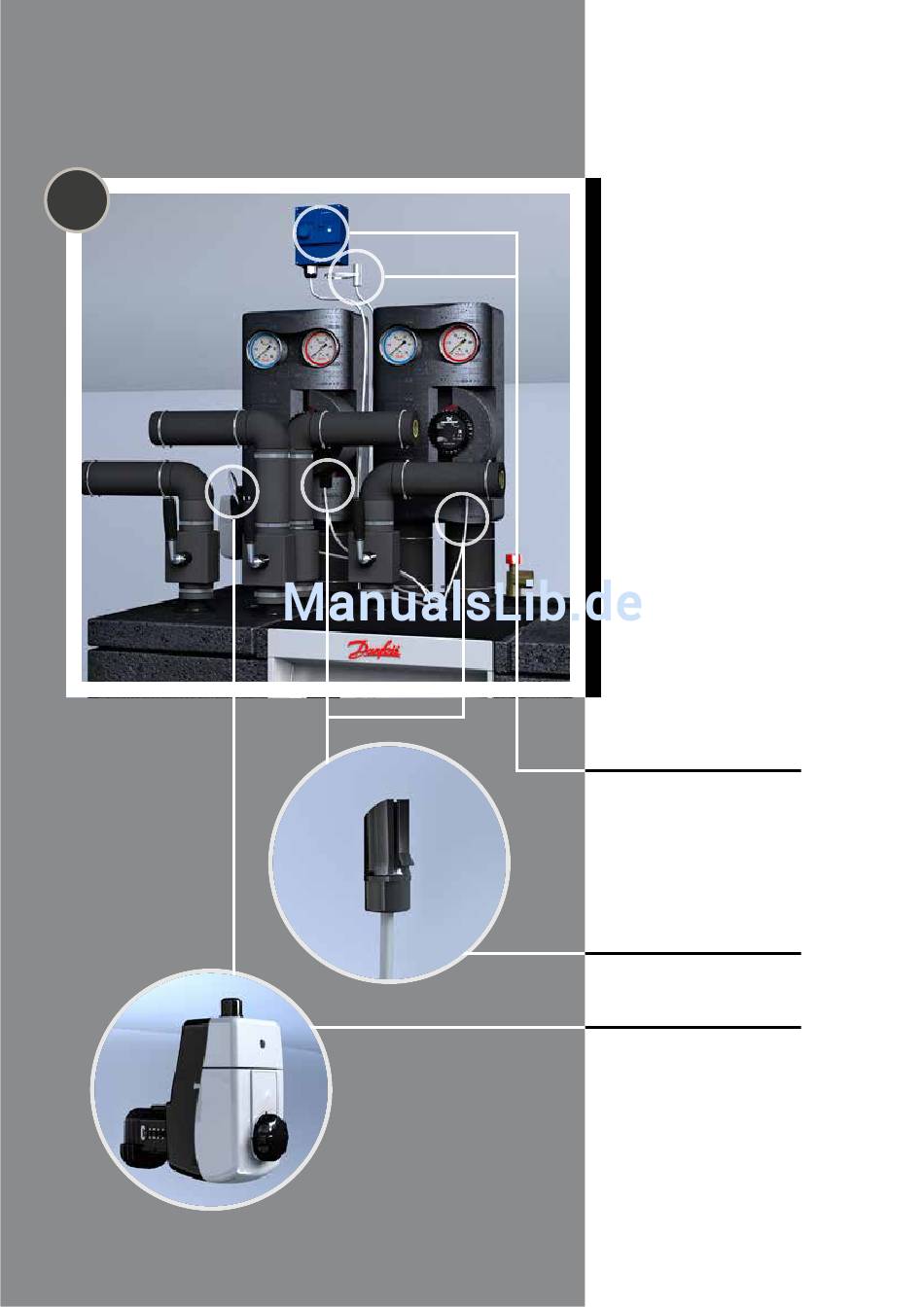

Die jeweilige Verbindung der einzelnen
Bauteile können Sie auf den Bilder
ersehen:
1. Anschluss Vorlauffühler und
STW(optional) Heizkreis
(nur Mischkreismodule):
als Anlegefühler an der Rohrleitung
befestigen. (Vorlauf des
jeweiligen Heizkreises unter der
Wärmedämmung oder außerhalb
der Station)
2. Anschluss Pumpen über Stecker
3. Anschluss Antrieb
(nur Mischkreismodule):
Antrieb ist elektrisch am
Grundmodul (Schaltschrank)
verdrahtet und muss gemäß
beiliegender Anleitung mechanisch
am Mischer montiert werden.
