Asus Maximus III Formula Handbuch Seite 61

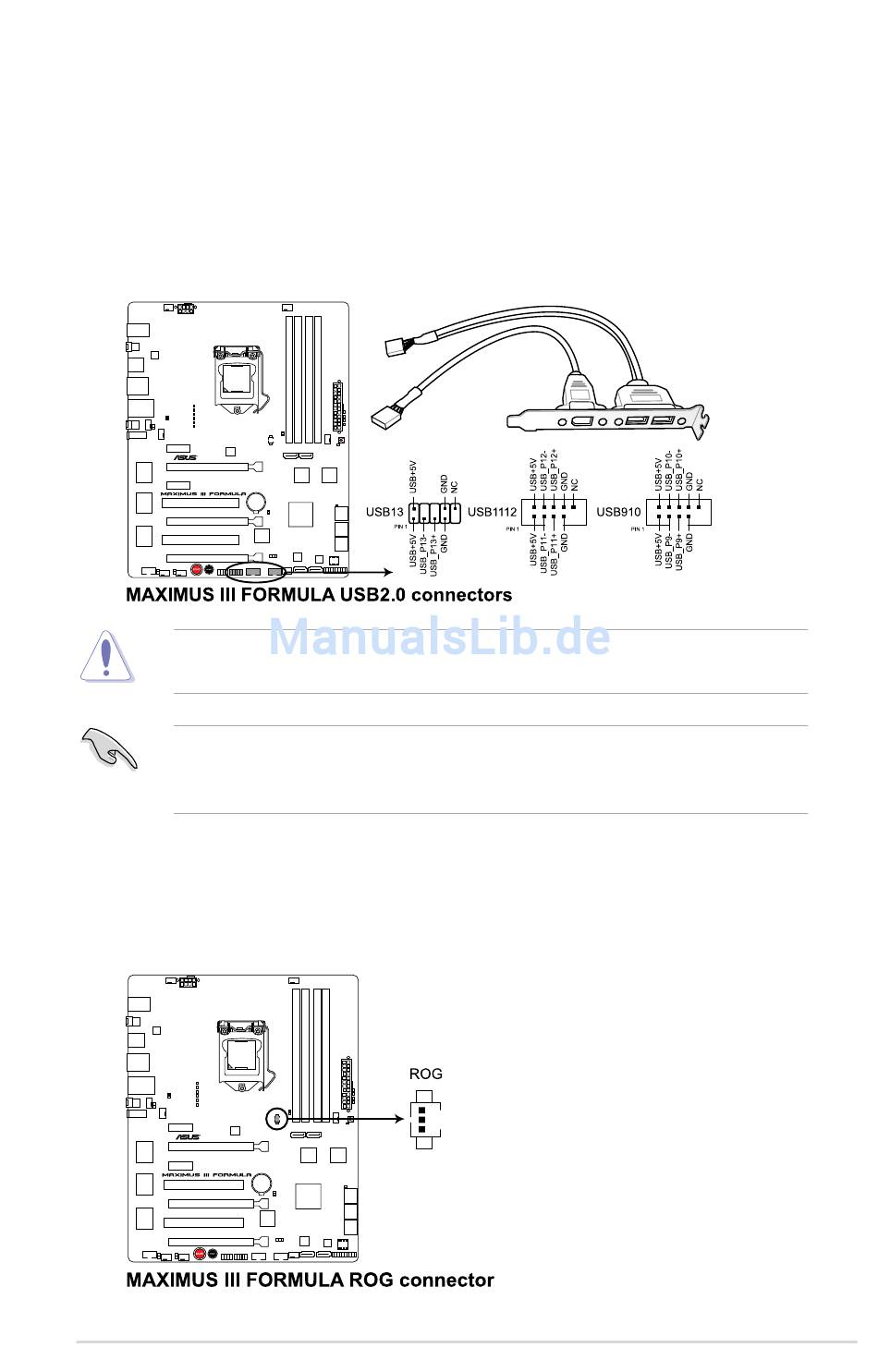

4. USB-Anschlüsse (10-1 pol. USB910; USB1112; USB13)
Diese Anschlüsse sind für die USB 2.0-Module vorgesehen. Verbinden Sie
USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das
Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses.
Diese USB-Anschlüsse entsprechen den USB 2.0-Spezifikationen, die eine
Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützen.
Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird
das Motherboard beschädigt!
Schließen Sie das USB-Kabel zuerst an den ASUS Q-Connector (USB, blau) an
und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf
dem Motherboard.
5. ROG-Anschluss (3-pol. ROG)
Der Anschluss ist für die Box (als Republic of Gamers markiert) auf dem
Aufbau für Kühlleitungen vorgesehen. Schließen Sie das Kabel an diesen
Anschluss an und es leuchtet ein Licht auf, wenn das System eingeschaltet ist.
ROG Maximus III Formula 2-33
