2.8 Anschlüsse
2.8.1 Rücktafelanschlüsse
1
6 7

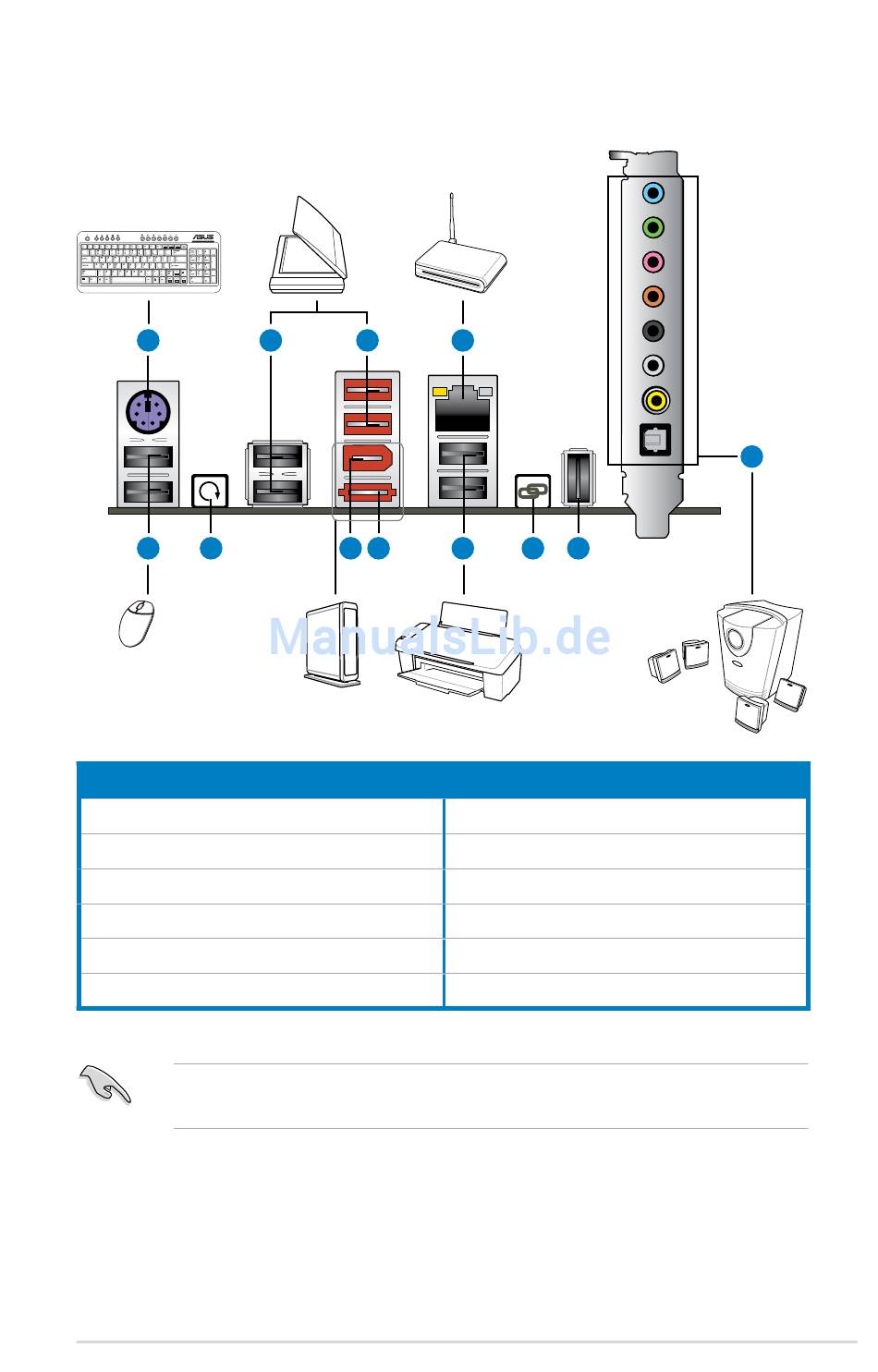

Rücktafelanschlüsse
1. PS/2-Tastaturanschluss (lila)
2. USB 2.0-Anschlüsse 3 und 4
3. USB 2.0-Anschlüsse 5 und 6
4. LAN (RJ-45)-Anschluss*
5. Audiobuchsen**
6. USB 2.0-Anschlüsse 7 und 8
Um Hot-Plug zu verwenden, setzen Sie das Element Controller Mode in BIOS
zu [AHCI]. Siehe Abschnitt 3.5.3 Onboard Devices Configuration für Details.
ROG Maximus III Formula
2 3
8 9
4
10 11 12
7. CMOS löschen Schalter
8. IEEE 1394a-Anschluss
9. Externer SATA-Anschluss
10. USB 2.0-Anschlüsse 1 und 2
11. ROG Connect Schalter
12. USB 2.0-Anschluss 14
