2.5.4
PCI-Steckplatz
Der PCI-Steckplatz unterstützt Karten wie LAN-Karten, SCSI-Karten, USB-Karten
und andere Karten, die mit PCI-Spezifikationen übereinstimmen. Die Position des
Steckplatzes wird in der folgenden Abbildung gezeigt.
2.5.5
PCI Express x1-Steckplätze
Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und
andere Karten, die den PCI Express-Spezifikationen entsprechen. Die Position der
Steckplätze wird in der folgenden Abbildung gezeigt.
Installieren Sie ein PCIe x1-Gerät zuerst in den PCIe x1-Steckplatz anstatt den
PCIe x16-Steckplatz.
2.5.6
PCI Express x16-Steckplatz
Dieses Motherboard besitzt einen PCI Express x16-Steckplatz, der PCI Express
x16-Grafikkarten unterstützt, welche die PCI Express-Spezifikationen erfüllen. Die
Position des Steckplatzes wird in der folgenden Abbildung gezeigt.
2.5.7
PCI Express 2.0 x16-Steckplätze
Dieses Motherboard besitzt zwei PCI Express 2.0 x16-Steckplätze, die
PCI Express x16 2.0-Grafikkarten unterstützen, welche die PCI Express-
Spezifikationen erfüllen. Die Position der Steckplätze wird in der folgenden
Abbildung gezeigt.

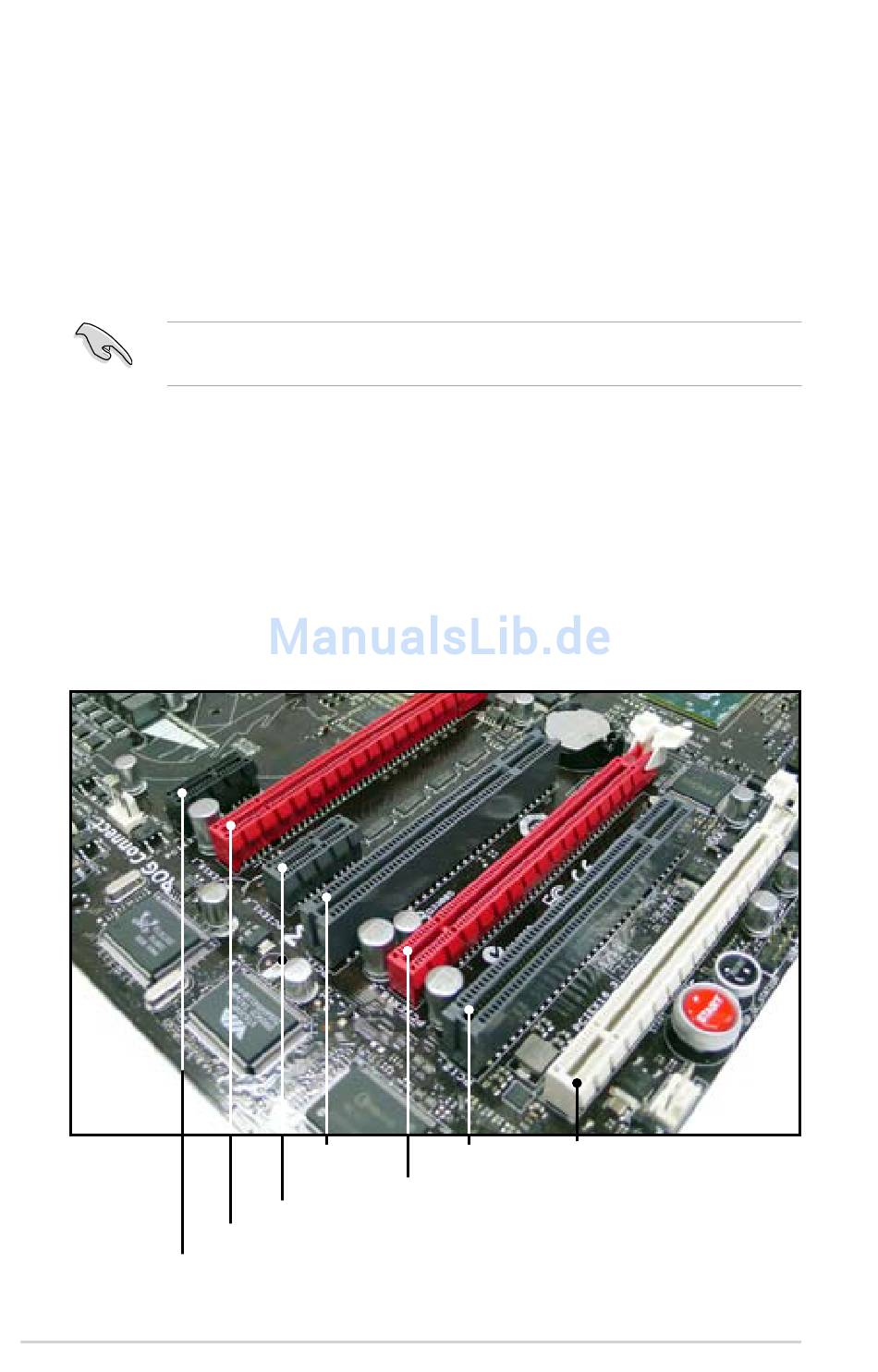

PCI Express x1_1-Steckplatz
2-24
PCI-Steckplatz
PCI Express x16_2-Steckplatz
PCI Express x1_2-Steckplatz
PCI Express x16_1-Steckplatz
PCI-Steckplatz
PCI Express x16_3-Steckplatz
Kapitel 2: Hardware-Beschreibungen
