Serviceanleitung
ECOSAN

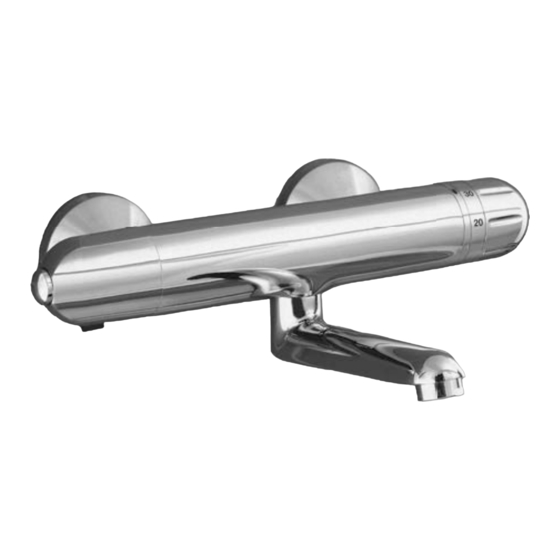

Gültig für folgende WimTec Armaturen:
WimTec ECOSAN 6 V
Fu n k t i o n s v i d e o :
www.wimtec.com
Allgemeine Hinweise
Folgende Punkte sind grundsätzlich zu beachten:
1. Wasser aufdrehen
2. Wasserdruck mind. 0,5 bar
3. Saubere Schmutzfilter (Magnetventil)
4. Batterie muss eingelegt sein
5. Richtiges Programm muss eingestellt sein
(siehe Seite 102)
Funktionsbeschreibung
Wasserfl uss startet
Sobald der Benutzer vom
Ansprechbereich der Infrarot-
Sensorik erfasst wird.
Wasserfl uss stoppt
Wenn der Benutzer den An-
sprechbereich wieder verlässt.
Automatischer Spülstopp
voreingestellt nach 1 min
(einstellbar von 1 min bis 5 min).
Batteriebetrieb
Zulässige Batterietypen
■
Zulässige Batterietypen sind 6 V Lithium CR-P2 Batterien.
Batterie leer
■
Wird die Batterie leer, beginnt die Batteriekontrolle zu blinken
und die Armatur stoppt den Wasserfluss.
Wenn die Batterie völlig leer ist, erlischen auch die Blinksignale.
Leere Batterien sind umgehend aus dem Gerät zu entfernen, da
sie auslaufen können und die Armatur dadurch beschädigen.
Batterielebensdauer
■
Die zu erwartende Batterielebensdauer beträgt max. 3 Jahre
(bei 50 Benutzungen/Tag).
101
