- Seite 1 ECOSAN S6 - HyPlus Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise

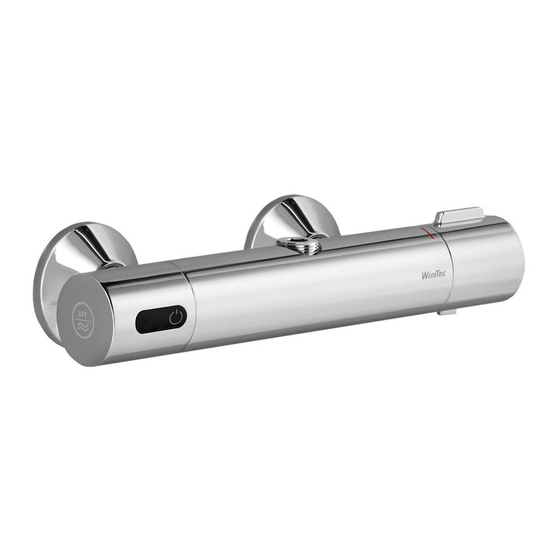

ECOSAN S6 - HyPlus Allgemeine Hinweise Diese Anleitung ist gültig für folgende Produkte: WimTec ECOSAN S6 KB - HyPlus mit Abgang nach oben Art�Nr� 126 709 WimTec ECOSAN S6 HB - HyPlus mit Abgang nach unten Art�Nr� 126 624 Lieferumfang: Zweipunkt Duscharmatur mit absperrbaren S-Anschlüssen, integrier-... -
Seite 3: Inhaltsverzeichnis
Visualisierung der Mindestspüldauer ������������������������������������� 17 Spülstoppzeit ��������������������������������������������������������������������������� 18 Nachlaufzeit ����������������������������������������������������������������������������� 18 Thermische Desinfektion �������������������������������������������������������� 19 ����������������������������������������� 20 Temperatursperre 43 °C entnehmen LED Signale ���������������������������������������������������������������������������������� 21 Fehleranalyse ������������������������������������������������������������������������������ 22 Wartung | Service ����������������������������������������������������������������������� 23 Ersatzteile ����������������������������������������������������������������������������������� 24 WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 4: Technische Daten
ECOSAN S6 - HyPlus Technische Daten WimTec ECOSAN S6 - 6 V Batterie: 6 V Lithium CR-P2 (im Lieferumfang enthalten) Batterielebensdauer: ca� 200�000 Spülungen (max� 4 Jahre) Intelligente Freispül-Automatik: aktivierbar, Spülintervall: nach 0,5 h bis 24 h, Mindestspüldauer: 10 s bis 180 s im eingestellten Spülintervall, max�... -
Seite 5: Ausführungsvarianten
ECOSAN S6 - HyPlus Ausführungsvarianten Montage - Maße in mm: WimTec ECOSAN S6 KB WimTec ECOSAN S6 KB mit Regendusche-Set (Art.Nr. 126 631) mit Regendusche/Handbrause-Set (Art.Nr. 128 604) Ø 250 Ø 250 Ø 49 Ø 49 Anschluss WW: R 1/2“ AG Anschluss WW: R 1/2“... - Seite 6 ECOSAN S6 - HyPlus Ausführungsvarianten Montage - Maße in mm: WimTec ECOSAN S6 KB WimTec ECOSAN S6 KB mit Kopfbrause-Set (Art.Nr. 126 655) mit Kopfbrause/Handbrause-Set (Art.Nr. 128 611) Ø 140 Ø 140 Ø 49 Ø 49 Anschluss WW: R 1/2“ AG Anschluss WW: R 1/2“...
- Seite 7 ECOSAN S6 - HyPlus Ausführungsvarianten Montage - Maße in mm: WimTec ECOSAN S6 HB WimTec ECOSAN S6 KB mit Handbrause-Set (Art.Nr. 126 648) mit Wandanschlussbogen (Art.Nr. 126 716) max� Ø 29 Ø 49 Ø 49 Anschluss WW: R 1/2“ AG Anschluss WW: R 1/2“...
-
Seite 8: Legende
Infrarot-Sensortaste mit Kontroll-LED Thermostatgriff Entriegelung der Warmwassersperre Sensorhaube Reinigungsstopp-Sensor für Magnetstift Elektronik-Modul: Infrarot-Sensortaste Anschluss Magnetventil Kontroll-LED Intervall-Regler Mindestspüldauer-Regler 1 2 3 4 5 6 1 2 3 4 5 6 Reichweiten-Regler DIP-Schalter Für Einstellungen am Elektronik-Modul Sensorhaube öffnen - siehe Seite 12. WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 9: Funktionseinstellung
Abschalt-Automatik Seite 15 Warmlauf Seite 15 Intelligente Freispül-Automatik Seite 16 Spülstoppzeit (ON = 600 s | OFF = 60 s) Seite 18 Nachlaufzeit (ON = 5 s | OFF = 2 s) Seite 18 WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... - Seite 10 Zwischen Wand und S-Anschluss mit Silikon abdichten� Absperrung bei S-Anschlüssen öffnen und Wasserzuleitung öffnen� Danach Warm- und Kaltwasserleitung für mind� 30 s vorspülen� Anschliessend S-Anschlüsse und Wasserzuleitung wieder schließen� Abdeck-Rosette auf beide Wasseranschlüsse aufsetzen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus...
-
Seite 11: Montage | Inbetriebnahme
Montage | Inbetriebnahme Siehe S. 12 5 s | Armatur aufsetzen und mit S-Anschlüssen verschrauben (SW 30)� 8a. Typ WimTec ECOSAN S6 KB: Verschlusskappe abnehmen und Aufputz-Fix-Verrohrung bzw� Wandanschlussbogen für Kopfbrause laut Anleitung montieren und anschließen� 8b. Typ WimTec ECOSAN S6 HB: Verschlusskappe abnehmen und Brauseschlauch anschließen�... -
Seite 12: Funktionseinstellungen Am Elektronik-Modul
Einstellungen vornehmen (siehe Seite 9)� Reinigungsstopp aktivieren Elektronik-Modul in Sensorhaube einsetzen� (siehe Seite 14)� Sensorhaube aufsetzen (Sensorfenster leicht nach oben geneigt) und nach unten bis zum Anschlag drehen� Anschließend Sicherungsschraube handfest anziehen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 13: Bedienung
Wenn der Benutzer den An- Nach Ablauf der eingestellten tipp auf die Sensor-Taste wird sprechbereich der Infrarotsen- Spülstoppzeit (siehe S� 18 - der Wasserfl uss gestoppt� sorik verlässt� (DIP 2 = ON) DIP 5) stoppt der Wasserfl uss� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 14: Reinigungsstopp
Normalbetrieb über� Manuell: Zum vorzeitigen Beenden den Magnetstift erneut an den Reinigungsstopp-Sensor halten� 5 min | Nach 3 x Blinken ist der Reinigungsstopp beendet und die Armatur befi ndet sich wieder im Normalbetrieb� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 15: Funktionsbeschreibung
Wasserfl uss gestartet und auch ohne Benutzer für 30 s aufrechterhalten� 2. Tritt während dieser 30 s der Benutzer für mindestens 5 s in den Ansprechbereich, geht die Dusche in den Normalbetrieb über� 30 s WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 16: Intelligente Freispül-Automatik
2 min nach dem Verlassen des Ansprechbereichs bzw� dem Deaktivieren des Reinigungsstopps aus� ACHTUNG! Bei Variante mit Handbrause: Handbrause in der Halterung mit dem Wasserstrahl senkrecht nach unten ausrichten und auf freien Ablauf achten! Beiliegenden Aufkleber neben der Armatur anbringen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 17: Visualisierung Der Mindestspüldauer
Blinken der Kontroll-LED – geht die Armatur außer Betrieb� Danach geht die Armatur wieder in den Normal-Betrieb über� Durch Ändern der Stellung des DIP-Schalter 4 auf „OFF“ wird die Freispül-Automatik deaktiviert und die Visualisierung der eingestellten Mindestspüldauer abgebrochen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 18: Spülstoppzeit
Wenn beim Duschen die Armatur unbeabsichtigt abschaltet, wird empfohlen die verlängerte Nachlaufzeit von 5 s zu aktivieren (DIP 6 = ON)� Bei Durchlaufthermen kann die verlängerte Nachlaufzeit einge- stellt werden, um die Anzahl der Zündvorgänge zu minimieren� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 19: Thermische Desinfektion
Erneut den Warmwasserbegrenzungs-Knopf drücken und wieder bis zum Anschlag nach unten drehen� Wasserfluss durch Antippen der Sensor-Taste auslösen� Nach Durchführung der thermischen Desinfektion Wasser- fluss stoppen, Thermostatgriff wieder nach oben drehen und Wurmschraube leicht anziehen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 20: Temperatursperre 43 °C Entnehmen
Markierung (a) am Thermostat mittig nach oben ausgerichtet ist� Achtung: Der Tefl onring (b) muss dabei bündig in der Führung sitzen! 6. Thermostatgriff bis zum Anschlag auf Kaltwasser drehen und Sicherungsschraube wieder einsetzen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 21: Led Signale
Inbetriebnahme nach RW-Abgleich Im laufenden Betrieb alle 4 s Batterie wechseln! Niedriger Batterie-Ladestand, keine Funktion Aktivierung Reinigungsstopp (mittels Magnetstift) alle 3 s Reinigungsstopp aktiv Deaktivierung Reinigungsstopp (mittels Magnetstift) Dauerblinken im Visualisierung der Mindestspüldauer Sekundentakt WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 22: Fehleranalyse
Magnetventil reinigen oder tauschen (siehe Seite 25) Versorgungsdruck zu niedrig Wasserzuleitung und Vorabsperrungen sowie Versorgungsdruck prüfen Wassertemperatur kein Kalt-/Warmwasser Wasserzuleitung und Vorabsperrungen nicht korrekt überprüfen/öffnen Rückflussverhinderer Rückflussverhinderer reinigen oder tauschen fehlt oder defekt (siehe Seite 24) WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 23: Wartung - Batteriewechsel
Nach der Magnetventil-Erkennung wird ein automatischer Batteriewechsel die Sensor- Reichweitenabgleich durchgeführt� Dabei sollte sich der taste berührt wird, wird der Benutzer nicht im Ansprechbereich der Armatur befinden� Wasserfluss aktiviert! Nachdem die Kontroll-LED 3 x blinkt, ist die Armatur betriebsbereit� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... -
Seite 24: Wartung | Service
Wasserzuleitung absperren� Armatur aus S-Anschlüssen gegen den Uhrzeigersinn abschrauben (SW 30)� Vorfi lter entnehmen und ggf� reinigen/ersetzen� Ggf� Rückfl ussverhinderer mit Spitzzange entnehmen und reinigen/ersetzen� Armatur neu aufdichten und im Uhrzeigersinn mit S-Anschlüssen verschrauben (SW 30)� Wasserzuleitung öffnen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... - Seite 25 (evt� weiche Bürste verwenden), ggf� Ventil tauschen� O-Ring mit Armaturenfett einstreichen� Ventil vorsichtig einschrauben� Achtung: ≤ 1 Nm Anzugsmoment! Steckverbindung herstellen� Sensorhaube aufsetzen (Sensorfenster leicht nach oben geneigt) und nach unten bis zum Anschlag drehen� Sicherungsschraube befestigen und Wasserzuleitung öffnen� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus...
- Seite 26 Sicherungsschraube handfest anziehen� 6. ACHTUNG: Zur Erstinbetriebnahme den Magnetstift für 5 s (5 x Blinken der Kontroll-LED) an das seitlich angebrachte Symbol halten� Nach der Magnetventil-Erkennung blinkt die Kontroll-LED 3 x und die Armatur ist betriebsbereit� WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus...
-
Seite 27: Ersatzteile
Thermostatgriff inkl� Thermostathalter ECOSAN 126 112 Befestigungsschraube 127 867 Thermostat 125 993 ECOSAN S6 HB (Art�Nr� 126 624) Magnetventil 6 V 128 833 ECOSAN S6 KB (Art�Nr� 126 709) Magnetventil 6 V 231 205 WimTec ECOSAN S6 - Zweipunkt-Duscharmatur HyPlus... - Seite 28 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
