Rauchumlenkplatten und
Brennkammerauskleidung

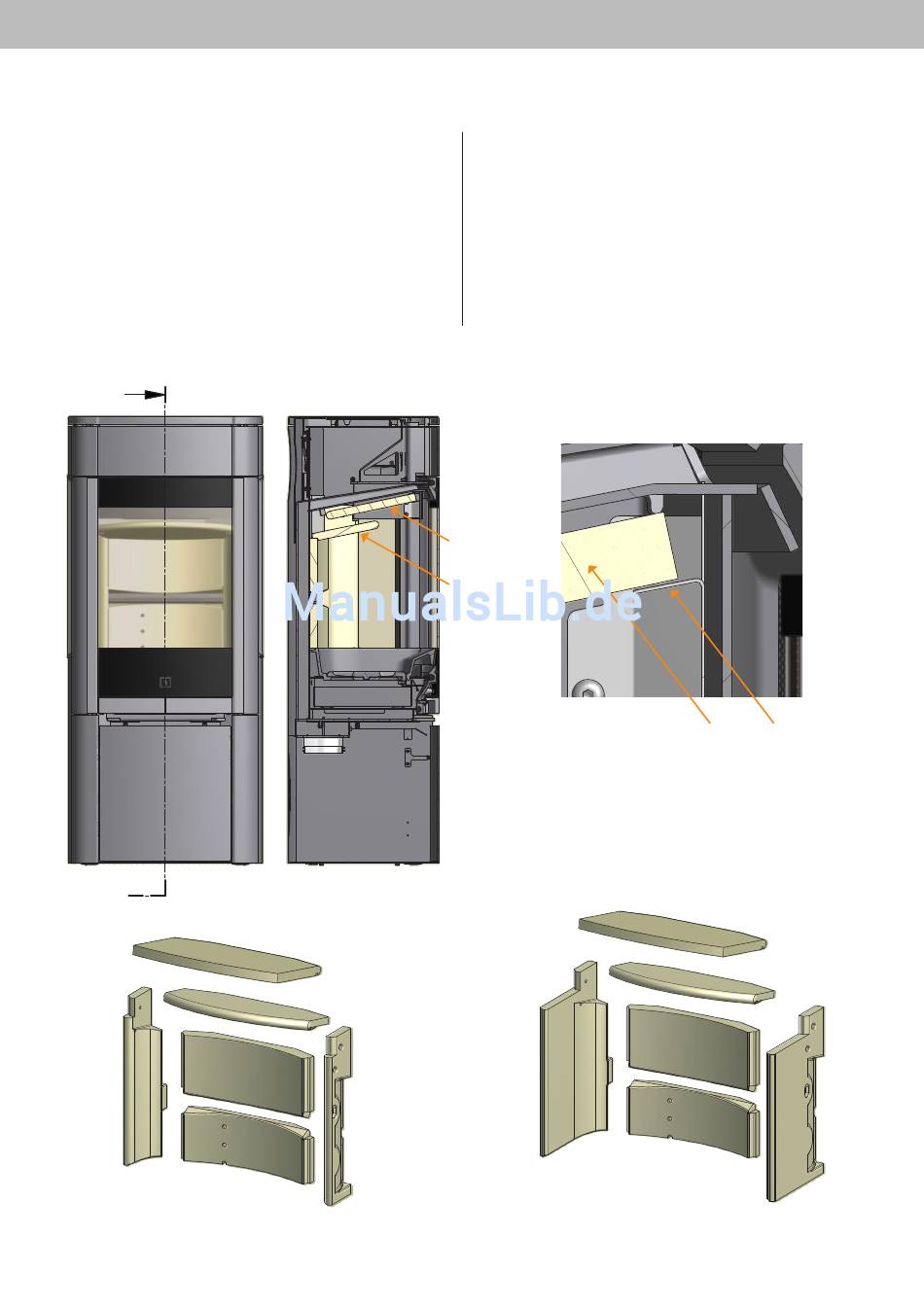

• Beim Ausbau der Rauchumlenkplatten aus dem Kaminofen sehr
vorsichtig vorgehen.
• Die untere Rauchumblenkplatte anheben, die Stifte entfernen und
die Rauchumlenkplatte herausnehmen.
• Die obere Rauchumlenkplatte zur Rückseite der Brennkammer
hin anheben. Die Stifte entfernen. Die Platte vom
Raucumblenkplattenhalter abziehen und entfernen.
A
65-2, 65-4, 65-6, 65-8 & 65-10
(mit Seitenfenstern)
W A R T U N G
• Die Seitenplatten anheben, von der hinteren Abdeckung entfer-
nen und herausnehmen. Beachten Sie, dass die Seitenplatten die
Rückwandplatte halten. Diese kann also umfallen, wenn die Seiten
entfernt werden.
• Die hintere Rückwandplatte entfernen.
Obere Rauch-
umlenkplatte
Untere Rauch-
umlenkplatte
Halter für obere
Obere
Rauchumlenkplatte
Rauchumlenkplatten
65-1, 65-3, 65-5, 65-7 & 65-9
(ohne Seitenfenster)
