- Seite 1 SRT5000 Rauheitsmessgerät Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Allgemeine Einführung ................4 2 Messprinzip .................... 5 3 Gerätebeschreibung ................6 4 Technische Daten ................... 7 5 Hauptfunktionen ..................8 6 Inbetriebnahme des Geräts ..............9 6.1 Vorbereitung der Messung ..............9 6.2 Einschalten und Ausschalten des Geräts ........... 9 6.3 Einstellungen wählen ............... -
Seite 4: Allgemeine Einführung
1 Allgemeine Einführung Das tragbare Rauheitsmessgerät SRT 5000 zeichnet sich durch eine hohe Messgenauigkeit, einen großen Messbereich, einfache Handhabung und optimale Leistung aus. Es ist für den Einsatz auf Metallen und Nicht-Metallen ausgerichtet. Dank DSP-Chip für Datenverarbeitung und -berechnung wurde die Datenverarbeitungsgeschwindigkeit erheblich verbessert. -
Seite 5: Messprinzip
2 Messprinzip Beim Messvorgang bewegt sich der Sensor linear entlang der Taststrecke. Der Taster bewegt sich entsprechend des Profils auf der Taststrecke auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, verstärkt, gefiltert und in digitale Signale mittels eines A/D-Wandlers umgesetzt. -
Seite 6: Gerätebeschreibung

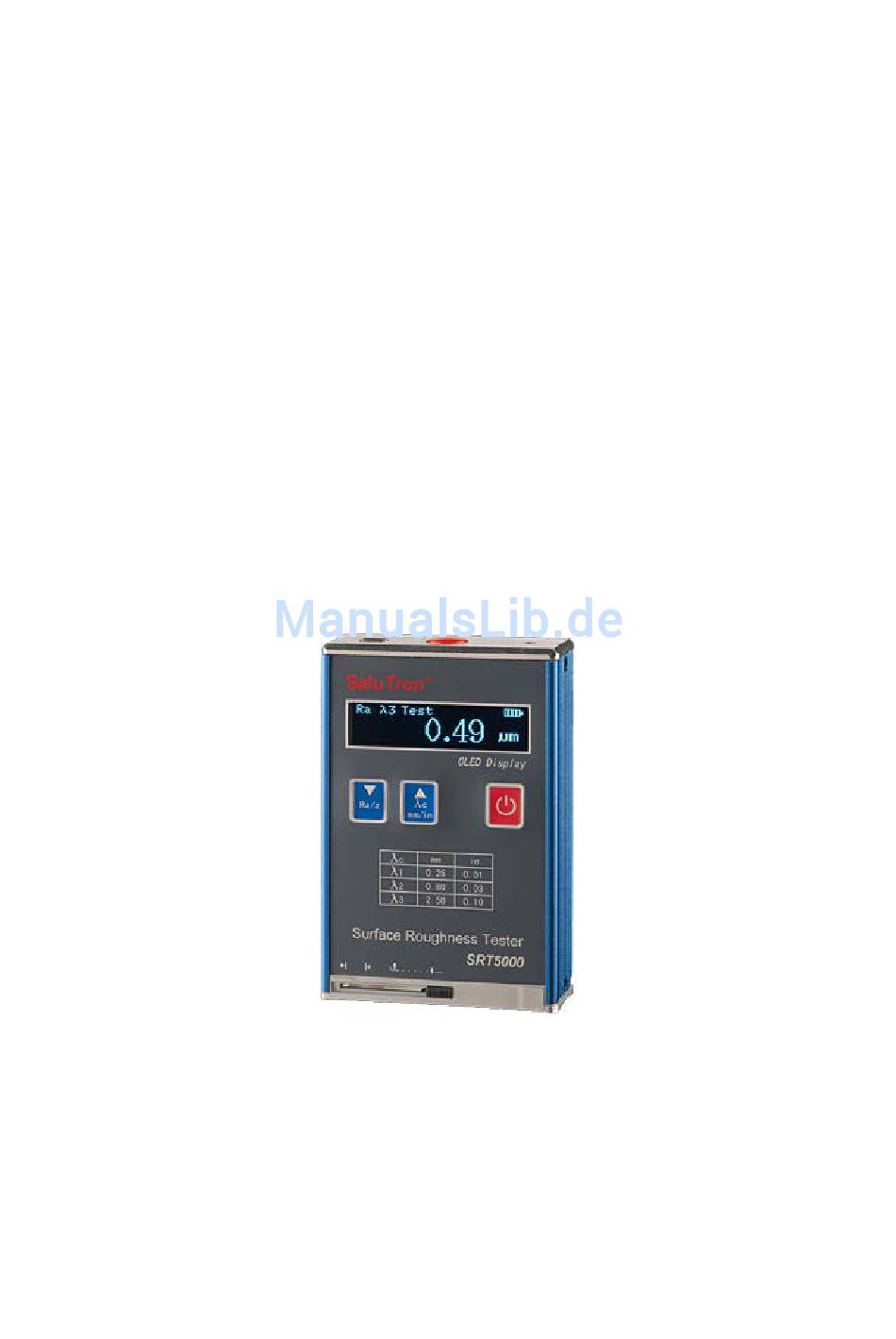

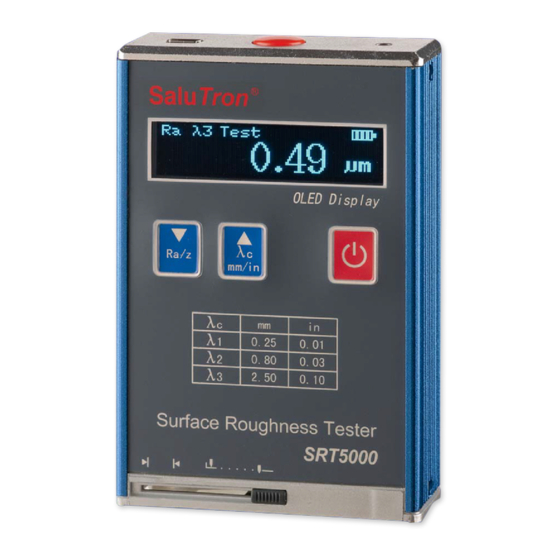

3 Gerätebeschreibung Kalibrierungs-Tester Das Bild kann nicht angezeigt werden. Englisch Deutsch Reset Reset (Zurücksetzung) Display Area Display Function Key Funktionstaste Power Key Ein-/Aus-Schalter Sliding Key Schiebetaste Measuring Area Messbereich Roughness Tester Rauheitsmessgerät OLED Display OLED-Anzeige... -
Seite 7: Technische Daten
4 Technische Daten Rauheitsparameter: Ra (ISO), Rz (DIN), Rq, Rt Einheit: µm, µinch (umschaltbar) Messbereich: Ra, Rq: 0,05-15,0 µm, Rz, Rt: 0,1-50 µm Messgenauigkeit: +15% Messwiederholbarkeit: <12% Grenzwellenlängen: 0,25 mm / 0,8 mm / 2,50 mm Filter: RC Display: LED, blau Taststrecke: 6 mm Tastgeschwindigkeit: 1,0 mm/Sek. -
Seite 8: Hauptfunktionen
5 Hauptfunktionen Messwertwahl: Ra/Rz (in µm oder µinch) Einstellung der Grenzwellenlänge Kalibrierfunktion Automatische Akkukontrolle mit akustischem Alarm Batterie-Ladefunktion, Weiterarbeiten während des Ladens möglich Umgebungsbedingungen: Während des Betriebes: Umgebungstemperatur 0°C – 40° C relative Luftfeuchte < 80 % keine Vibration, keine korrosionsbehafteten Oberflächen messen Lagerbedingungen: Temperatur -20°C –... -
Seite 9: Inbetriebnahme Des Geräts
6 Inbetriebnahme des Geräts 6.1 Vorbereitung der Messung Nehmen Sie das Messgerät aus dem Koffer. Die Schutzkappe des Tasterkopfes sollte geschlossen sein (siehe Abbildung unten). Das Bild kann nicht angezeigt werden. Das Bild kann nicht angezeigt werden. Um mit der Messung zu beginnen, müssen Sie den Schutzschieber des Tasterkopfes nach rechts schieben, um die Kappe zu öffnen. -
Seite 10: Einstellungen Wählen
Messungen begonnen werden. Der zuletzt gemessene Wert und die zuletzt verwenden Einstellung stehen zur Verfügung. Ist das Gerät eingeschaltet, drücken Sie die Taste, um es abzuschalten. Das Gerät schaltet automatisch aus nachdem es 3 Minuten nicht benutzt wurde. 6.3 Einstellungen wählen Vor der Messung sollte der Benutzer die Messmethode (Ra, Rz), die entsprechende Grenzwellenlänge sowie die Messeinheit (µm bzw. -
Seite 11: Messung
6.4 Messung Sobald alle Parameter eingestellt sind und die Schutzkappe des Tasters geöffnet wurde, kann mit der Messung begonnen werden. Setzen Sie das Gerät an der Tastspitzenposition auf die zu messende Oberfläche und drücken Sie dann die Start-Taste oben auf dem Gerät, um mit der Messung zu beginnen. -
Seite 12: Kalibrierung
die Messung durchgeführt werden. 6.5 Kalibrierung Von Zeit zu Zeit sollte eine Kalibrierung auf dem im Lieferumfang enthaltenen Rauheitsstandard (Kalibrierungs-Tester) vorgenommen werden, um die Messgenauigkeit zu optimieren. Auf dem Rauheitsstandard ist angegeben, welche Rauheit dieser besitzt. Halten Sie im ausgeschalteten Zustand die Start-Taste (oben auf dem Gerät) gedrückt und schalten Sie das Gerät ein. -
Seite 13: Laden Der Akkus
Der Benutzer kann ggf. zur Kontrolle noch eine Messung auf dem Rauheitsstandard durchführen, um die Messgenauigkeit anschließend zu überprüfen. 6.6 Laden der Akkus Schließen Sie das Ladegerät an den USB Anschluss oben am Gerät an und laden Sie das Gerät auf. Folgendes Symbol wird aufleuchten: 7 Pflege und Wartung 7.1 Gerätepflege •... -
Seite 14: Reparatur
7.2 Reparatur Bei Störungen darf das Gerät nicht eigenhändig repariert werden. Das Gerät muss zur Kontrolle oder Reparatur an SaluTron zurückgeschickt werden. Fügen Sie bitte auch den Rauheitsstandard sowie einen Hinweis über die Störung des Gerätes bei. 8 Begriffserklärung • Als Oberflächenrauheit wird die Ungleichmäßigkeit von Oberflächen an Werkstücken bezeichnet, die sich aus dem Material und der Art und... - Seite 15 • Der quadratische Mittenrauwert Rq ist der quadratische Mittelwert der Profilabweichung. Rq ist ähnlich wie Ra, reagiert aber empfindlicher auf einzelne Spitzen und Riefen. ( ���� ) �������� ( ���� ) �������� ���� = � ∫ ���� ���� = � ∫...
-
Seite 17: Empfohlene Grenzwellenlängen
9 Empfohlene Grenzwellenlängen Grenzwellenlänge λc(mm) Ra (µm) Rz (µm) ＞5～10 ＞20～40 ＞2.5～5 ＞10～20 ＞1.25～2.5 ＞6.3～10 ＞0.63～1.25 ＞3.2～6.3 ＞0.32～0.63 ＞1.6～3.2 ＞0.25～0.32 ＞1.25～1.6 ＞0.20～0.25 ＞1.0～1.25 ＞0.16～0.20 ＞0.8～1.0 ＞0.125～0.16 ＞0.63～0.8 ＞0.1～0.125 ＞0.5～0.63 ＞0.08～0.1 ＞0.4～0.5 0.25 ＞0.063～0.08 ＞0.32～0.4 ＞0.05～0.063 ＞0.25～0.32 ＞0.04～0.05 ＞0.2～0.25 ＞0.032～0.04 ＞0.16～0.2 ＞0.025～0.032 ＞0.125～0.16 ＞0.02～0.025 ＞0.1～0.125... - Seite 18 Zur Beurteilung des Erzeugnisses hinsichtlich der elektromagnetischen Verträglichkeit wurden folgende einschlägige harmonisierte Normen herangezogen: EN55022, EN60555-2, IEN60555-3, EN50082-1 Diese Erklärung wird verantwortlich für folgenden Hersteller/Importeur abgegeben: Unternehmensbezeichnung: SaluTron Messtechnik GmbH Anschrift: Dr.-Gottfried-Cremer-Alle 30/7 D-50226 Frechen Telefon / Telefax: +49 2234 9999960 / +49 2234 9999962...
