Verwandte Anleitungen für Salutron D1
Inhaltszusammenfassung für Salutron D1
- Seite 1 Bedienungsanleitung Schichtdickenmessgerät ® ®...
-
Seite 3: Inhaltsverzeichnis
1 VORWORT ................4 2 GERÄTEBESCHREIBUNG ............5 3 GERÄTEPFLEGE ............... 6 4 STROMVERSORGUNG ............. 6 5 MESSEN MIT DEM SALUTRON®D1 ........... 7 6 HINWEISE ZUR BEDIENUNG UND NUTZUNG......8 6.1 Zurücksetzen ............... 8 6.2 Hintergrund ..............9 6.3 CONT ................9 6.4 Einheit ................. -
Seite 4: Vorwort
Messergebnisse sofort zur Verfügung stellen. Alle diese Forderungen erfüllt das Kombinations- ® Schichtdickenmessgerät SaluTron D1. Um diese und die weiteren Vorteile voll nutzen zu können, empfehlen wir Ihnen, diese Bedienungsanleitung vor dem ersten Gebrauch des Gerätes zu lesen. -
Seite 5: Gerätebeschreibung

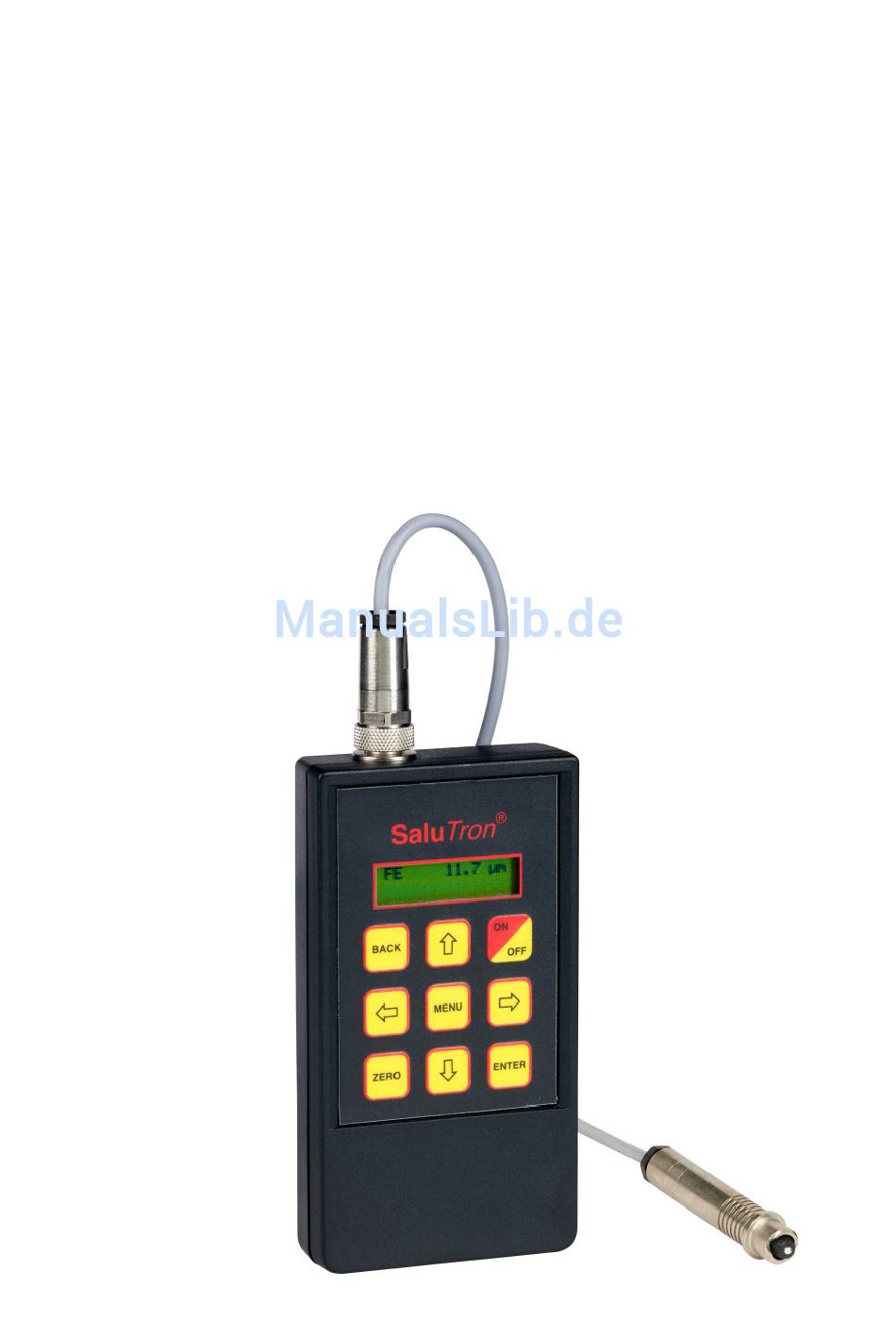

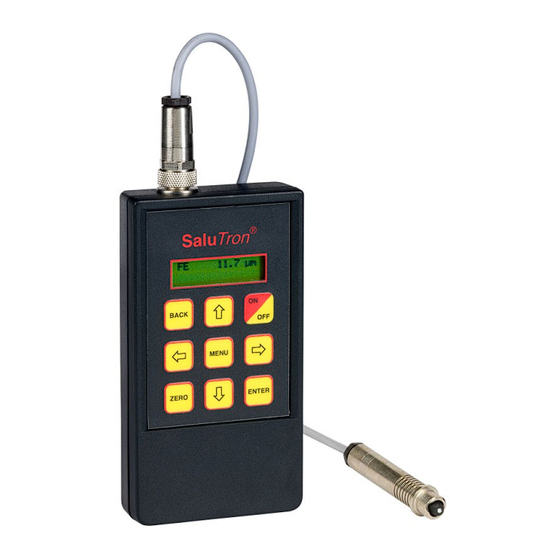

2 Gerätebeschreibung Klein, handlich, robust und bedienerfreundlich - das sind die Kennzeichen der Schichtdickenmessgeräte SaluTron®D1. Konzipiert als Kombinationsgerät können Messungen sowohl auf magnetischen (Fe) als auch auf nichtmagnetischen (NFe) metallischen Untergründen durchgeführt werden. Bei Einsatz der Fe-Sonde werden nichtmagnetische Schichten, z.B. -
Seite 6: Gerätepflege
3 Gerätepflege Gute Messergebnisse und eine lange Lebensdauer lassen sich nur bei sachgerechter Handhabung erzielen. Vermeiden Sie daher starke Stoßeinwirkung (z.B. durch − Fallen), das Eindringen von Staub, Schmutz, Chemikalien, aggressiven Substanzen und Wasser. Setzen Sie das Gerät nicht größeren −... -
Seite 7: Messen Mit Dem Salutron®D1
® 5 Messen mit dem SaluTron ® Das Schichtdickenmessgerät SaluTron D1 wird betriebsbereit komplett mit Sonde, Bereitschaftstasche, Musterfolien usw. ausgeliefert. 1. Schalten Sie das Gerät mit der Taste ON/ OFF ein. 2. Es erscheint die Gerätekennung und der zuletzt gemessene Wert. -
Seite 8: Hinweise Zur Bedienung Und Nutzung
Signal. 6 Hinweise zur Bedienung und Nutzung ® Das SaluTron D1 bietet schon in der Grundausstattung einige Besonderheiten, die über die sogenannte Menüführung angesprochen werden. Mit Betätigen von nur zwei Tasten lassen sich alle Gerätefunktionen aktivieren bzw. ändern. -
Seite 9: Hintergrund
6.2 Hintergrund Mit Hilfe dieses Punktes lässt sich die Beleuchtung in der Anzeige, auch Display genannt, ein- oder ausschalten. Diese Funktion ist sehr hilfreich bei dem Einsatz des Gerätes in der dunklen Umgebung. "Licht: Ein" - Hintergrund eingeschaltet "Licht: Aus" - Hintergrund ausgeschaltet 6.3 CONT Neben der reinen Punktmessung können Sie auch kontinuierliche Flächenmessungen durchführen. -
Seite 10: Abgleich
6.7 Abgleich Die Geräte sind auf die jeweils gelieferten Sonden genau abgestimmt. Um die genauen Messwerte zu erzielen, ist es manchmal erforderlich, die externen Einflüsse wie z.B. Geometrie des Messobjektes (Rohren), kleine Berührungsflächen, extrem große Temperaturänderungen, fremde Magnetfelder usw. zu kompensieren. In diesem Fall muss die vorhandene bzw. - Seite 11 Wenn es notwendig kann die genaue Einstellung der − Musterfoliendicke direkt vor ihrer Messung durchgeführt werden. Mit Hilfe der Taste ENTER schalten Sie den blinkenden − Cursor auf die erste zu korrigierende Position an. Durch Betätigen der Tasten wird der Cursor um eine Stelle nach recht oder links verschoben, durch wird die Ziffer an der Stelle geändert.
-
Seite 12: Gerätekennung
Nummer, die mit der Angabe auf dem Typenschild des Geräts (Rückseite) übereinstimmt. 8 Nulleinstellung des Gerätes Das Messgerät SaluTron® D1 ist ein robustes aber sehr genau messendes Präzisionsgerät. Unterschiedliche Bedingungen, wie z.B. wechselnde Temperaturverhältnisse, Neueinsatz von Batterien, längere Nichtbenutzung oder auch unterschiedliche Substrate (Untergründe), können das Messergebnis... -
Seite 13: Technische Daten
9 Technische Daten Technische Daten Eisen bzw. Stahl Grundwerkstoff NFe: nichtmagnetische Metalle z. B. (Substrat) Aluminium, Zink, Kupfer, Messing, einige Edelstahlsorten Lacke, Kunststoffe, Chrom, Kupfer, Zink, Emaille usw. (nichtmagnetisch) Schichten NFe: Lacke, Emaille, Kunststoffe, Papier, Glas, Gummi usw. (isolierend), Eloxal auf Aluminium 0 - 2000 µm (0 - 2 mm) bzw. - Seite 16 SaluTron Messtechnik GmbH Max-Planck-Str. 62 · D-32105 Bad Salzuflen Tel. +49 (0) 5222 959760 · Fax. +49 (0) 5222 50499 Email: info@salutron.de · www.salutron.de...
