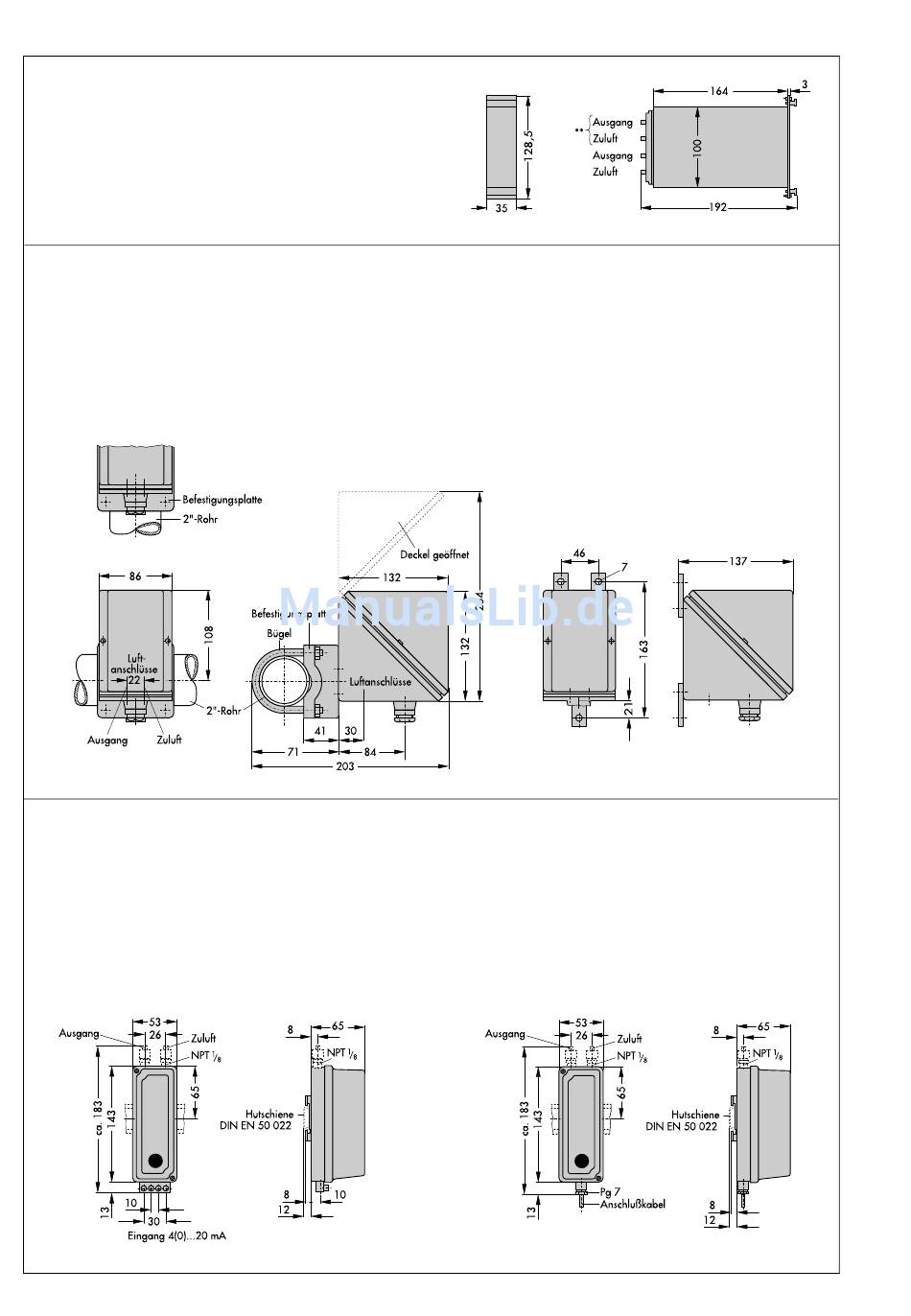

5. Maße in mm
Einschubgeräte Typ 6102-.1 und Typ 6102-.2
Luftanschlüsse für Schlauch 4 x 1
** nur bei Typ 6102-12/-32/-52/-72 für
2. i/p-Umformeinheit
Feldgerät Typ 6102-.3
Elektrischer Anschluß über eine Stopfbuchsverschrau-
bung Pg 13,5 — Anschlußklemmen für Leitungen 0,5
2
bis 2,5 mm
.
Luftanschlüsse (Zuluft und Ausgang): Gewindeloch
NPT 1/8 (auf Anfrage Gewindeloch ISO 228 G1/8).
Wartengerät Typ 6102-.4 (Typ 5288-.4)
zur Montage auf einer Hutschiene, 35 mm breit, DIN
EN 50022 (auf Wunsch Befestigungssockel für Profil-
schiene 32, DIN 46277).
Luftanschlüsse (Zuluft und Ausgang): Gewindeloch
NPT 1/8.
mit Anschlußklemmen
8
Die untenstehenden Bilder zeigen die Einbaulage des
Gerätes.
Folgende Montagearten sind vorgesehen:
Rohrmonge
Wandmontage — mit Teilen zur Befestigungs an einer
Rohrmontage
Elektrischer Anschluß:
Anschlußklemmen für Leitungen 0,5 bis 2,5 mm
oder
Anschlußkabel: PVC-Schlauchleitungen H03VV-F,
2 x 0,75-ws nach VDE 0281 (ca. 3 m lang).
— mit Bügel an einem waagerechten
oder einem senkrechten 2"-Rohr.
Wand.
Wandmontage
mit Anschlußkabel
2
