System 6000
Elektropneumatischer Umformer
für Gleichstromsignale
i/p-Stellumformer Typ 6127
i/p-Umformer Typ 6127-01

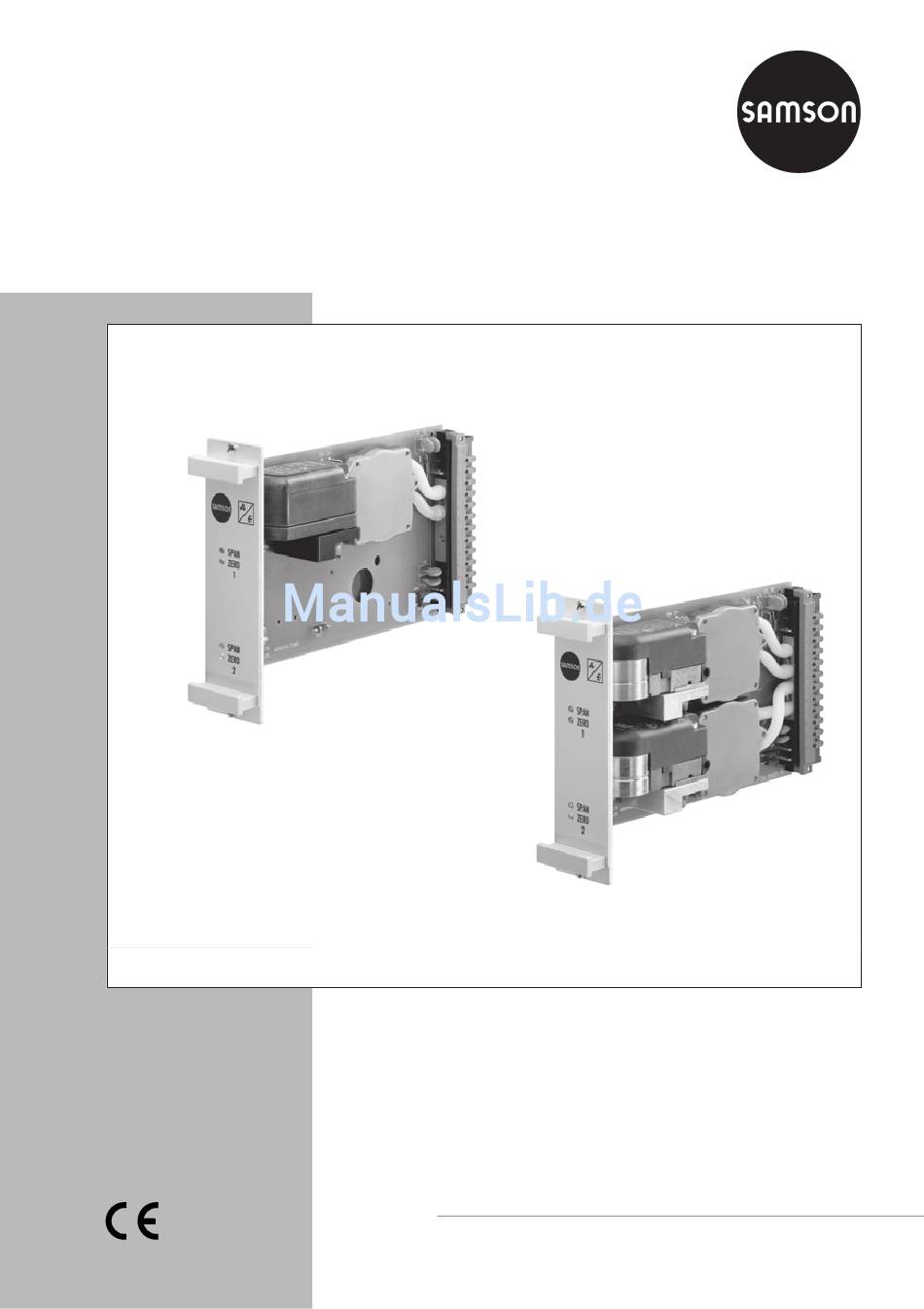

Bild 1 · Typ 6127 Einschubgeräte
i/p-Umformer Typ 6127-04
Einbau- und
Bedienungsanleitung
EB 6127
Ausgabe September 2006

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samson System 6000

  • Seite 1 System 6000 Elektropneumatischer Umformer für Gleichstromsignale i/p-Stellumformer Typ 6127 i/p-Umformer Typ 6127-01 i/p-Umformer Typ 6127-04 Bild 1 · Typ 6127 Einschubgeräte Einbau- und Bedienungsanleitung EB 6127 Ausgabe September 2006...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Inhalt Beschreibung......3 Anwendung ......3 Ausführungen .
  • Seite 3: Beschreibung

    Beschreibung Artikelcode 6127- Ex-Schutz ohne Bauform Einschub einfach (Typ 6109) Enschub zweifach (Typ 6109) Einschub einfach (Typ 6112) Einschub zweifach (Typ 6112) i/p-Baustein Typ 6109 Typ 6112 Eingang 4 bis 20 mA 0,2 bis 1,0 bar Ausgang 3 bis 15 psi Wirkrichtung steigend/steigend steigend/fallend...
  • Seite 4: Technische Daten

    Beschreibung 1.3 Technische Daten 6127-01/-02 6127-03/-04 Ex-Schutz ohne Umformerbaustein 6109 Umformerbaustein 6112 Eingang 4 bis 20 mA ca. 300 Ω bei 6 V (20 mA) Bürde Ausgang 0,2 bis 1 bar (3 bis 15 psi) bei Q : 1,3 m /h;...
  • Seite 5: Wirkungsweise

    Beschreibung Vergrößert sich der Eingangsstrom und die 1.4 Wirkungsweise damit zusammenhängende Kraft der Tauch- Die Geräte bestehen aus einer i/p-Umfor- spule, so nähert sich die Prallplatte (6) der mereinheit und einem nachgeschalteten Vo- Düse (7). Dadurch erhöht sich der Staudruck lumenverstärker.
  • Seite 6: Einbau

    Einbau Abschaltelektronik 2.2 Elektrischer Anschluss Die Geräte sind mit einem Schiebeschalter Für die elektrische Installation sind (5) versehen, der es über eine Abschaltelek- die einschlägigen elektrotechni- tronik erlaubt, das Eingangssignal beim Un- terschreiten des Schaltpunktes von 4,08 ± schen Vorschriften und die Unfall- verhütungsvorschriften des Bestim- Schaltdifferenz auf 0 mA zu setzen.
  • Seite 7: Pneumatischer Anschluss

    Bedienung 2.3 Pneumatischer Anschluss Bedienung Der pneumatische Anschluss ist durch die 3.1 Überprüfen von Nullpunkt Steckverbindungen des Baugruppenträgers und Spanne vorgegeben, siehe auch Maßbild (Seite 9). Das Gerät ist vom Hersteller auf den bei der Die Zuluft muss trocken, öl- und staubfrei sein, der Zuluftdruck ist auf einen um 0,4 ±...
  • Seite 8: Einstellen Der Luftlieferung

    Wartung 5. Eingangssignal mit Stromgeber auf Wartung 20 mA (Endwert) einstellen, das Aus- gangssignal am Kontrollmanometer muss Es ist keine besondere Wartung vorgeschrie- 1,0 bar anzeigen. ben. Stimmt der Endwert nicht, so ist die Die einwandfreie Funktion des Umformers Spanne mit dem Potentiometer SPAN ist aber nur dann gewährleiset, wenn die entsprechend nachzustellen.
  • Seite 9: Maße In Mm

    Maße in mm Maße in mm Steckverbinder EB 6127...
  • Seite 10 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 6127 Internet: http://www.samson.de...
