Trix BR 01 Gebrauchsanweisung Seite 2

Molorsechs€l (Atlb- 3-)
Tendergehäuse, Fahrzeugdecoder l7 + 18 und Schaltungsplatine 16
abnehmen, Schraube G lösen. Achslagerblende 28 abnshmen.
Erste Tenderachse 25 herausnehmen, Mit spitzem Gegenstand
durch Offnungen H imTenderrahmen vordere Motorhalteklammer
20 aushebeln und nach oben schieben. Hintere Motorhatteklammer
20 mit Schraubenzieher nach oben abziehen. Motor2l nach oben
herausnehmen. Beim Wiedereinsetzen des Motors daraut achten,
daß die Markierungen K wiederauf dergleichen SeitedesTender-
rahmens sind {sonst Fahrlrichtungsumkehr)-
Motorbü rsten auswechseln (Abb. 3)
Motor herausnehmen. Bürstenhaltedeckel N vorsichtig abziehen.
Achtung! Druckteder M nicht verlier€n! Veörauchte Kohlebürste
herausschütteln und neue Bürste L einsetzen- Fede.ll einsetzen
und Deckel N wieder aufschnaDpen.

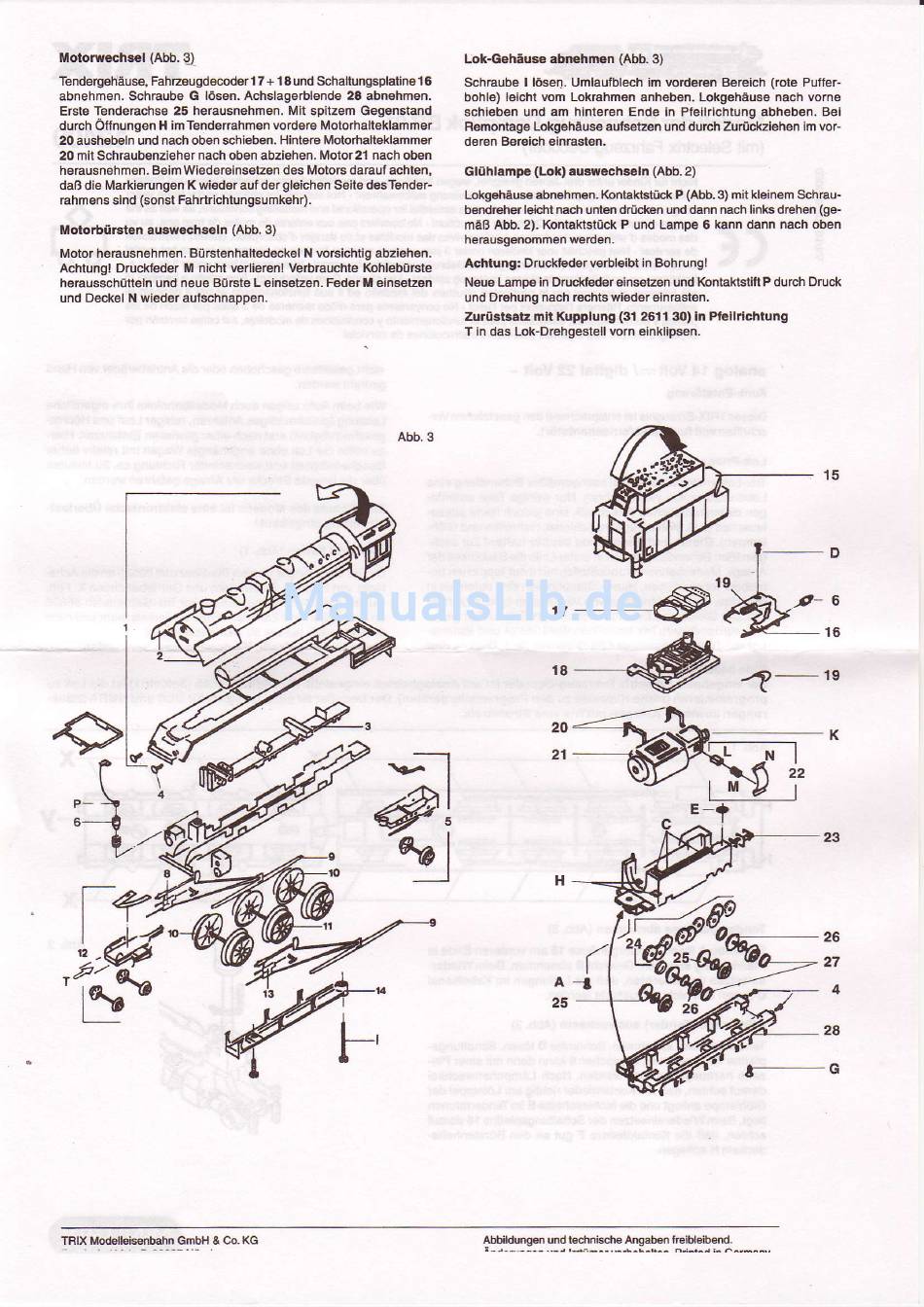

Abb. 3
Lok-Gehäuse abnehmen (Abb. 3)
Schraube I lösen. Umlautblech im vo.deren Bereich (rote Puffer-
bohle) leicht vom Lokrahmen anheben. lokgehäuse nach vorne
schiEben und am hinieren End€ in Pteilrichtung abheben. 96l
Remontage Lokgehäuse autselzen und durch Zurückziehen im vor-
deren B€reich einrasten,
Glühlampe (Lok) auswechseln (Abb. 2)
Lokgehäuse abnehmen. KontaKstück p (Abb.3) mit kleinem Schrau-
bendreher lelcht nach urten drüc*en und dann nach links drehen (ge-
meß Abb. 2)- lGntaKstück P und Lamoe 6 kann dann nach oben
herausgenommgn werden.
Aclüung: Druc{deder vsöleibl in Bohrungl
Neue Lampe in Druckfeder einsetzen und Kontaktstift P durch Druck
und Drehung nach rechtswieder einrasten.
Zurüstaalz mit Kupplung (31 26l l 30) in Pieilrichtung
T in das Lok-Drehgestell vorn einklipsen.
? - t t
20
2'l
26
27
4
2A
A
25
Abbil(fu ngen lnd lechnisctre Angaben f relbleibend.
!--G
TRIX liiodelleis€nbahn GmbH & Co- KG
