- Seite 1 Bedienungsanleitung ADSORPTIONSTROCKNER mit integrierter Turbine CTR Kombi 100XT © Corroventa Entfeuchtung GmbH 2017.10 1 (22)
-
Seite 2: Inhaltsverzeichnis
Das Funktionsprinzip des Geräts ......................7 Lieferkontrolle ............................. 8 Übersicht, Bedienelemente und Anschlüsse ..................8 Trocknungsmethoden ......................... 9 Installation ............................12 Wartung und Service ......................... 15 Zubehör und Verbrauchsartikel ......................18 Störungssuche ........................... 19 Technische Daten ..........................22 © Corroventa Entfeuchtung GmbH 2017.10 2 (22) -
Seite 3: Einsatzbereich
Zudem erzeugen Adsorptionstrockner trocknere Luft; der Unterschied zwischen dem Wassergehalt ein- und ausströmender Luft ist größer als bei Kondenstrocknern. Genau wie alle anderen Geräte von Corroventa weist der CTR Kombi 100XT eine sehr hohe Energieeffizienz und eine robuste Bauweise auf, was eine lange Lebensdauer garantiert. Dank des äußerst geräuscharmen Betriebs kann das Gerät auch in Wohnhäusern zur Bautrocknung und... -
Seite 4: Sicherheit
19. Öffnen Sie das Kombigerät niemals zu Reinigungs- oder Instandhaltungszwecken, ohne zunächst sicherzustellen, dass die Stromversorgung zur Turbine unterbrochen ist. 20. Reparaturen und Instandhaltung an der elektrischen Anlage des Kombigeräts sind von einem zugelassenen Elektriker vorzunehmen. © Corroventa Entfeuchtung GmbH 2017.10 4 (22) -
Seite 5: Die Relative Luftfeuchtigkeit Und Ihre Wirkung Auf Baustoffe
Trockengeschwindigkeit ist. Will man Schichtkonstruktionen trocknen, sollte man nach Möglichkeit die Vorteile der Vakuum- und Drucktrocknung nutzen, daher ist dies der primäre Einsatzbereich für den CTR Kombi 100XT mit seiner integrierten Turbine. © Corroventa Entfeuchtung GmbH 2017.10... - Seite 6 Wie die Kurve oben zeigt, empfehlen sich Kondenstrockner in warmen, feuchten Räumlichkeiten, wenn eine Trocknung des Raums angestrebt wird. © Corroventa Entfeuchtung GmbH 2017.10 6 (22)
-
Seite 7: Das Funktionsprinzip Des Geräts
Das Funktionsprinzip des Geräts Als Trocknungsmittel im Adsorptionstrockner CTR Kombi 100XT wird Kieselgel verwendet, das sich nahezu beliebig oft wiederverwenden lässt. Kieselgel ist ein Kristall mit zahlreichen mikroskopisch kleinen Poren, die für eine enorm große Oberfläche sorgen. Ein Gramm davon hat eine feuchtigkeitsabsorbierende Oberfläche von 500–700 m... -
Seite 8: Lieferkontrolle

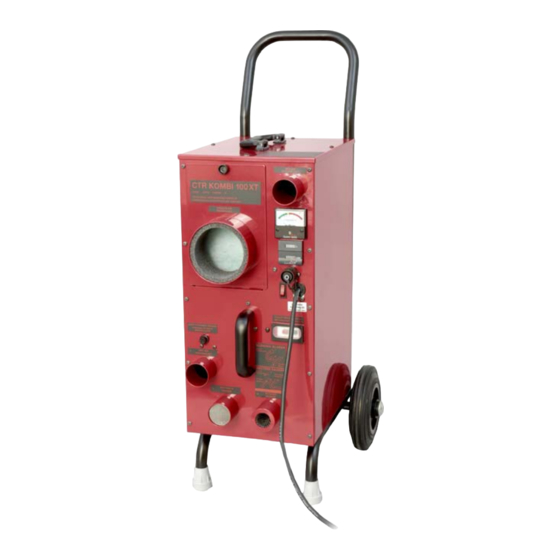

Trockner Schlauch (Länge 350 mm) für die 1 St. Drucktrocknung Bedienungsanleitung 1 St. Übersicht, Bedienelemente und Anschlüsse Nachfolgend ist der CTR Kombi 100XT mit seinen äußeren Bauteilen und Bedienelementen abgebildet. Verriegelungsdrehknopf, Filterklappe Feuchtluftstutzen/ Auslass Prozessluftanschluss/ Einlass Luftdurchsatzmesser Zeit-/kWh-Zähler... -
Seite 9: Trocknungsmethoden
Allgemeines Trocknen, Raumentfeuchtung Mit seiner integrierten Turbine ist der CTR Kombi 100XT für die Saug- bzw. Drucktrocknung konzipiert, kann aber, wenn kein anderes Gerät zur Verfügung steht, auch für die Raumtrocknung verwendet werden. Adsorptionstrockner wie dieser erzeugen so viel trockene Luft, dass ein Luftwechsel von ein bis zwei Raumvolumen pro Stunde ausreicht. - Seite 10 Die Turbine saugt Luft aus der Konstruktion und leitet diese aus dem zu trocknenden Bereich ab. Der Einsatz eines Wasserabscheiders ist hier entscheidend. Er verhindert, dass Wasser in die Turbine gesaugt wird und deren Motor zerstört. © Corroventa Entfeuchtung GmbH 2017.10 10 (22)
- Seite 11 Drucktrocknung Bei der Drucktrocknung wird der CTR Kombi 100XT gemäß der nachstehenden Abbildung eingesetzt. Die Drucktrocknung trocknet zwei- bis viermal so schnell wie die Vakuumtrocknung und ist daher die erste Wahl bei Schichtkonstruktionen (sofern keine Beschränkungen vorliegen). Drucktrocknung. Der Trockner versieht die Turbine mit Trockenluft. Danach drückt die Turbine die Trockenluft in die geschichtete Konstruktion.
-
Seite 12: Installation
Installation Stellen Sie den CTR Kombi 100XT auf eine stabile und ebene Unterlage, damit das Gerät nicht umkippen und somit Verletzungen oder Sachschäden verursachen kann. An den Feuchtluftstutzen wird ein Schlauch angeschlossen, um Feuchtluft aus dem zu trocknenden Raum abzuleiten. Der Feuchtluftschlauch muss eine glatte Innenseite aufweisen und möglichst kurz sein (max. - Seite 13 Raum geführt geführt 6. Soll ein Hygrometer verwendet werden, schließen Sie diesen an den Hygrometeranschluss an und stellen Sie den gewünschten Sollwert ein. Des Weiteren muss der rote MAN/HYG- Schalter auf HYG stehen. © Corroventa Entfeuchtung GmbH 2017.10 13 (22)
- Seite 14 7. Überprüfen Sie die Installation. Wenn alles ordnungsgemäß erscheint, stecken Sie den Stecker wieder in die Steckdose (falls nicht bereits geschehen). © Corroventa Entfeuchtung GmbH 2017.10 14 (22)
-
Seite 15: Wartung Und Service
öffnen. Nehmen Sie den schmutzigen Filter aus dem Gerät und setzen Sie einen neuen ein. Schließen Sie die Klappe und drehen Sie den Drehknauf im Uhrzeigersinn, um die Klappe zu verriegeln. 3. Stellen Sie die Stromzufuhr zum Gerät wieder her. Zum Öffnen der Filterklappe gegen © Corroventa Entfeuchtung GmbH 2017.10 15 (22) - Seite 16 Auf diese Weise strömt die Luft in entgegengesetzter Richtung durch den Rotor, sodass verhindert wird, dass weiterer Schmutz hängen bleibt. Der Rotor kann vorsichtig in der normalen Rotationsrichtung gedreht werden, damit alle Teile gereinigt werden können. © Corroventa Entfeuchtung GmbH 2017.10 16 (22)
- Seite 17 Überprüfen Sie visuell durch den Feuchtluftstutzen, ob sich der Rotor dreht. Fühlen Sie mit der Hand nach, ob die Feuchtluft vor dem Stutzen lauwarm ist, d. h. ob der Erhitzer funktioniert. © Corroventa Entfeuchtung GmbH 2017.10 17 (22)
-
Seite 18: Zubehör Und Verbrauchsartikel
Zubehör und Verbrauchsartikel Für den CTR Kombi 100XT sind folgende Ersatzteile und Verbrauchsartikel erhältlich: Artikelnummer Bezeichnung 01100 Hygrostat, HR1-5 20184 Prozessluftfilter 21123 Schlauch, Länge 350 mm © Corroventa Entfeuchtung GmbH 2017.10 18 (22) -
Seite 19: Störungssuche
Aufgrund eines neuen oder indem Sie den „Man“-Betrieb aktivieren und alten Schadens dringt Folgendes sicherstellen: fortwährend neues Wasser • Aus dem Trockenluftstutzen tritt Luft in die Konstruktion ein. aus, d. h. das Gebläse läuft. © Corroventa Entfeuchtung GmbH 2017.10 19 (22) - Seite 20 Es lässt sich keine Der integrierte Lassen Sie den Defekt von einem Trockenluft Überhitzungsschutz des Fachhändler beheben. feststellen – das Trockners wurde aufgrund Gebläse im eines schwerwiegenden Trocknerteil des Fehlers ausgelöst. Geräts läuft nicht. © Corroventa Entfeuchtung GmbH 2017.10 20 (22)
- Seite 21 © Corroventa Entfeuchtung GmbH 2017.10 21 (22)
-
Seite 22: Technische Daten
Schallpegel, dBA (3 m) 43–47 * Anschluss 230 VAC / 50 Hz Anschlussleistung (W) 1200 Höhe × Breite × Länge (mm) 965 x 430 x 500 Gewicht, kg *Leistung und Geräuschpegel sind installationsabhängig. © Corroventa Entfeuchtung GmbH 2017.10 22 (22)
