Funktion: Rückseite Decoderstation 5
5 .1-Channel Output (Pre Out)
Über den analogen 5.1-Ausgang wird ein deko-
diertes, analoges Mehrkanaltonsignal ausgege-
ben. Alternativ können Sie auch die Ausgänge für
den linken und rechten Frontkanal zur Stereo-
wiedergabe nutzen. Zur Verbindung mit einem
externen Gerät (z.B. einem Subwoofer mit Mehrka-
naleingang) wird pro Kanal jeweils ein Cinchkabel
benötigt, also insgesamt sechs Mono-Cinchkabel
oder drei Stereo-Cinchkabel:
Ě Front Left/Right: Tonausgänge der linken und
rechten Frontkanäle
Ě Center: Tonausgang des Centerkanals
Ě Sub: Subwooferausgang
(Der Subwooferausgang gibt den Frequenz-
bereich unterhalb von 150 Hz aus).
Ě Rear Left/Right: Tonausgänge der linken
und rechten Surroundkanäle
5 .1 In
Die Decoderstation 5 verfügt über einen analo-
gen 5.1-Eingang. Hier können Sie entsprechende
Signalquellen, etwa von einer professionellen
Computer-Soundkarte, anschließen und diese an
das angeschlossende Soundsystem weiterleiten.
TV · CD · Aux ·Stereo In
Hier können Sie jeweils die Stereo-Cinchkabel
(Left/Right) zur Verbindung mit den Analogaus-
gängen Ihrer Stereo-Wiedergabegeräte (z.B. TV-
Gerät, CD-Player, Videorekorder) anschließen.
Optical 1 · Optical 2 (Digital In)
Zur Verbindung des Decoders mit jeweils einer di-
gitalen Signalquelle im optischen Format (Toslink).
Passende Kabel erhalten Sie im Online-Shop von
Lautsprecher Teufel.
Coaxial 1 · Coaxial 2 (Digital In)
Zur Verbindung des Decoders mit jeweils einer di-
gitalen Signalquelle im Koaxialformat (Cinch).
+ 12 V
Dient dem Anschluss des mitgelieferten Netz-
adapters.

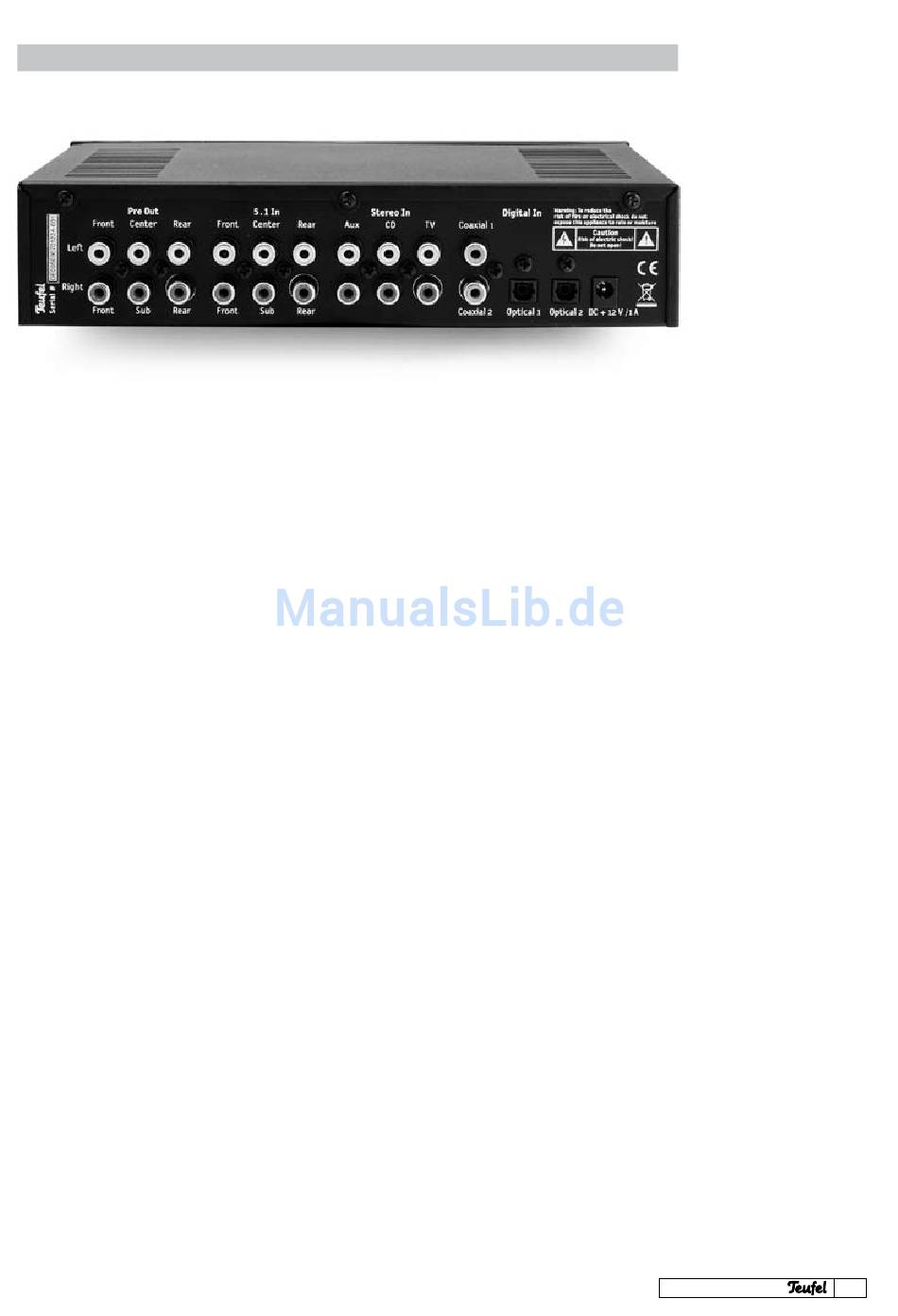

Beschreibung der An-
schlüsse auf der Rückseite
der Decoderstation 5 und
ihre Funktion
Hinweis
Für den Anschluss und
Betrieb eines Platten-
spielers benötigen Sie
einen zusätzlichen
Entzerrer-Vorver-
stärker.
