Satellitenlautsprecher Anschließen; Netzanschluss - Teufel Concept C Bedienungsanleitung

Satellitenlautsprecher
anschließen
VORSICHT
– Verlegen Sie die Lautsprecherkabel so,
dass sie keine Stolperfallen bilden.
HINWEIS
Achten Sie auf korrekte Polung!
– Verbinden Sie jeweils die Klemmen mit glei-
cher Farbe. Ansonsten leidet die Klangqua-
lität.
– Die Adern der Lautsprecherkabel sind
durch unterschiedliche Farben oder For-
men gekennzeichnet.

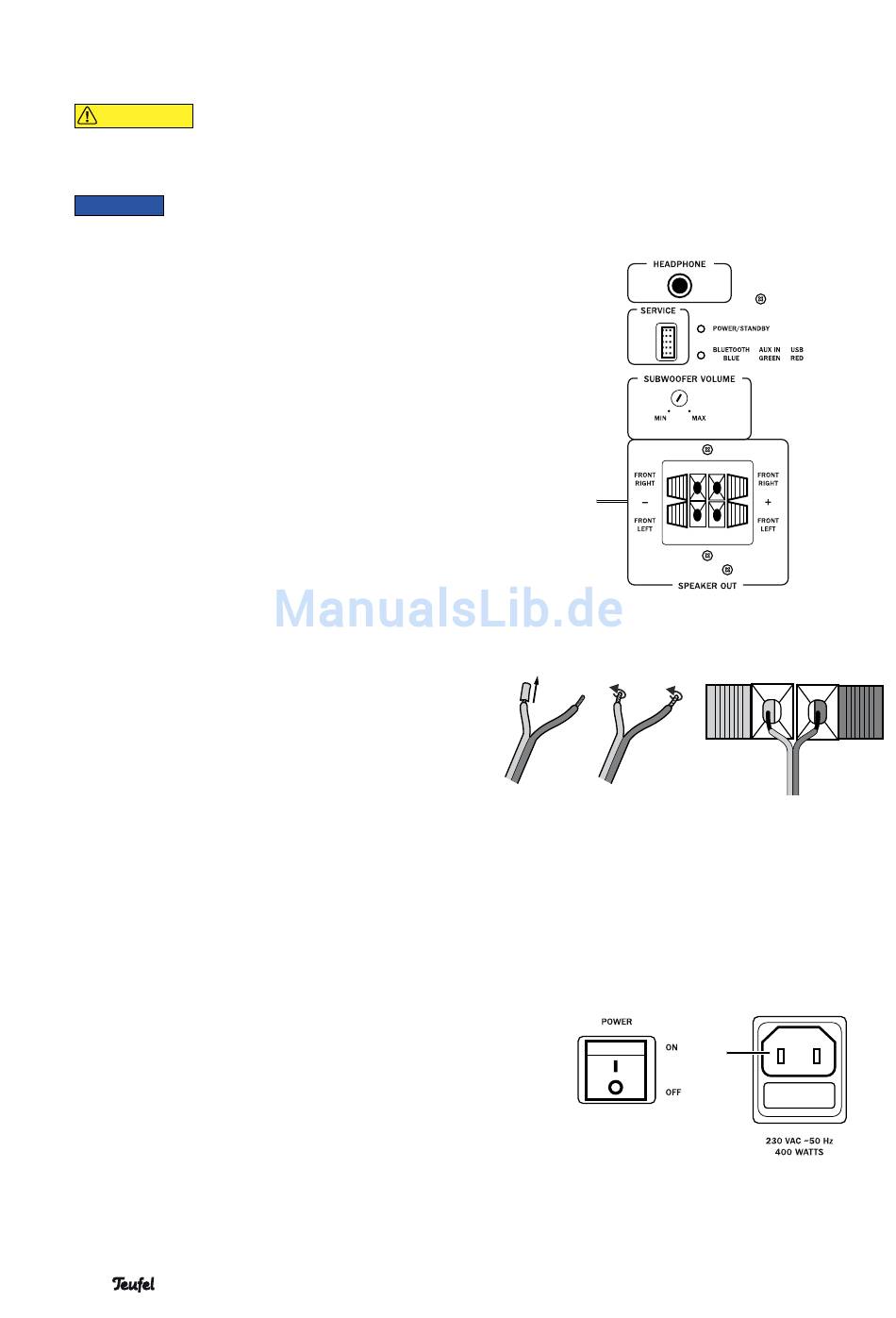

1. An der Rückseite des Concept C befinden sich die
Anschlussklemmen SPEAKER OUT (13) für die
Satellitenlautsprecher.
Verlegen Sie die Lautsprecherkabel vom Subwoo-
fer zu jedem der Satellitenlautsprecher.
Kleiner Tipp: Beschriften Sie die Kabel am Sub-
woofer-Ende – das hilft bei eventuellem Ab- und
Aufbau der Anlage.
2. Teilen Sie die Lautsprecherkabel an beiden Enden
auf etwa 30 mm und entfernen Sie jeweils ca. 10
mm der Isolierung.
3. Verdrehen Sie die abisolierten Kabelenden, damit
kein Draht heraussteht. Ein Verzinnen ist nicht
notwendig.
4. Drücken Sie die Hebel der Anschlussklemme nach
unten, und führen Sie die abisolierten Kabel enden
in die entsprechenden Öffnungen ein. Beim Loslas-
sen der Hebel sind die Kabel enden festgeklemmt.
Schließen Sie so alle Kabel an den Subwoofer an.
Achten Sie darauf, dass keine Isolierung mit einge-
klemmt wird.
5. Schließen Sie die anderen Enden der Lautspre-
cherkabel an die Satellitenlautsprecher an.
Hinweise dazu sollten Sie in der dazugehörigen
Bedienungsanleitung finden.

Netzanschluss

• Stecken Sie den Kaltgerätestecker des beiliegen-
den Netzkabels in die Anschlussbuchse (15).
• Stecken Sie den Netzstecker in eine leicht zugäng-
liche Netzsteckdose.
• Stecken Sie auch die Netzstecker Ihrer Zuspieler
wieder zurück in die Netzsteckdose.
10 • Concept C
13
15
