Erkennung Von Störspannung; Automatische Abschaltung - Fluke 1621 Bedienungshandbuch

1621
Bedienungshandbuch
Nr.
A
Die Symbole R
Widerstandstyp an:
R = Hilfselektrodenwiderstand
H
R = Sondenwiderstand
S
R = Erdungselektrodenwiderstand
E
B
Das Symbol ACTIVE zeigt an, dass eine Messung durchgeführt wird.
C
Die einzelnen Stellen zeigen Ergebnisse und Meldungen an.
D
Das Symbol ke gibt an, dass der Messwert in Kiloohm (x1000)
angegeben ist.
E
Das Symbol >LIMIT gibt an, dass der Messwert den eingestellten
Grenzwert übersteigt, bzw. dass der Hilfselektroden- oder
Sondenwiderstandswert 199 ke übersteigt.
F
Das Symbol W blinkt, wenn der Messwert den eingestellten Grenzwert
übersteigt, bzw. wenn die Streuspannung 20 V übersteigt.
G
Das Symbol LO-BAT zeigt an, dass die Batteriespannung niedrig ist.
H
Das Symbol U gibt an, dass es sich beim angezeigten Wert um
Streuspannung/Störspannung (über 20 V) handelt.
Erkennung von Störspannung
Der Tester prüft automatisch auf Störspannung (Fehlerspannung) über 20 V.
Störspannung über 20 V verringert die Genauigkeit von Messungen wesentlich.
Wenn der Tester Störspannung über 20 V erkennt, stoppt das Messgerät die
Messung, lässt das Symbol W blinken, blendet das Symbol U ein und zeigt
den Wert der Streuspannung an.

Automatische Abschaltung

Der Tester verfügt über eine automatische Abschaltfunktion, die das Messgerät
nach 10 Minuten Inaktivität ausschaltet. Der Tester piepst, um den Bediener
über die bevorstehende Abschaltung zu alarmieren.
Um die automatische Abschaltfunktion zu deaktivieren, die Tasten DISPLAY
und START gleichzeitig drücken und gedrückt halten und den Drehschalter in
eine beliebige EIN-Position drehen (3 POLE, 2 POLE oder LIMIT). Um die
automatische Abschaltfunktion bzw. den Tester zurückzusetzen, den Tester
ausschalten und dann wieder einschalten.
8

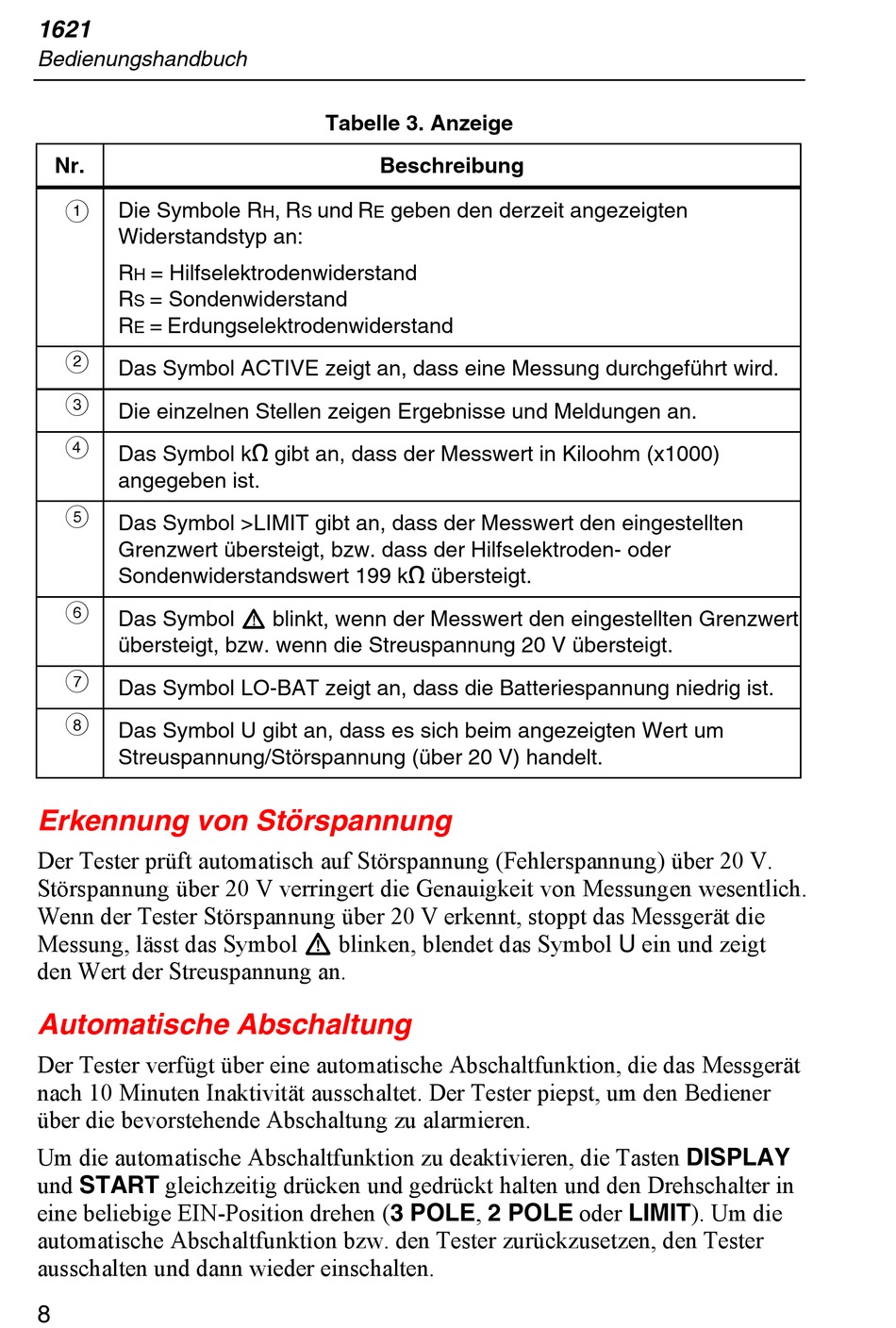

Tabelle 3. Anzeige
Beschreibung
, R und R geben den derzeit angezeigten
H S E
