AC-Widerstandsmessung

Durchführen einer AC-Widerstandsmessung:
1. Den Drehschalter auf OFF setzen.
2. Eine Messleitung in die H/C2-Buchse und eine Messleitung in die
E/C1-Buchse einstecken. Siehe Abbildung 5.
3. Die Messleitungen an den Enden der zu prüfenden Leiter anschließen.
Siehe Abbildung 5.
4. Den Drehschalter auf 2 POLE setzen und START drücken. Das
Symbol ACTIVE zeigt an, dass eine Messung durchgeführt wird.
Wenn die Messung abgeschlossen ist, wird automatisch der
Widerstand (R) angezeigt.
R

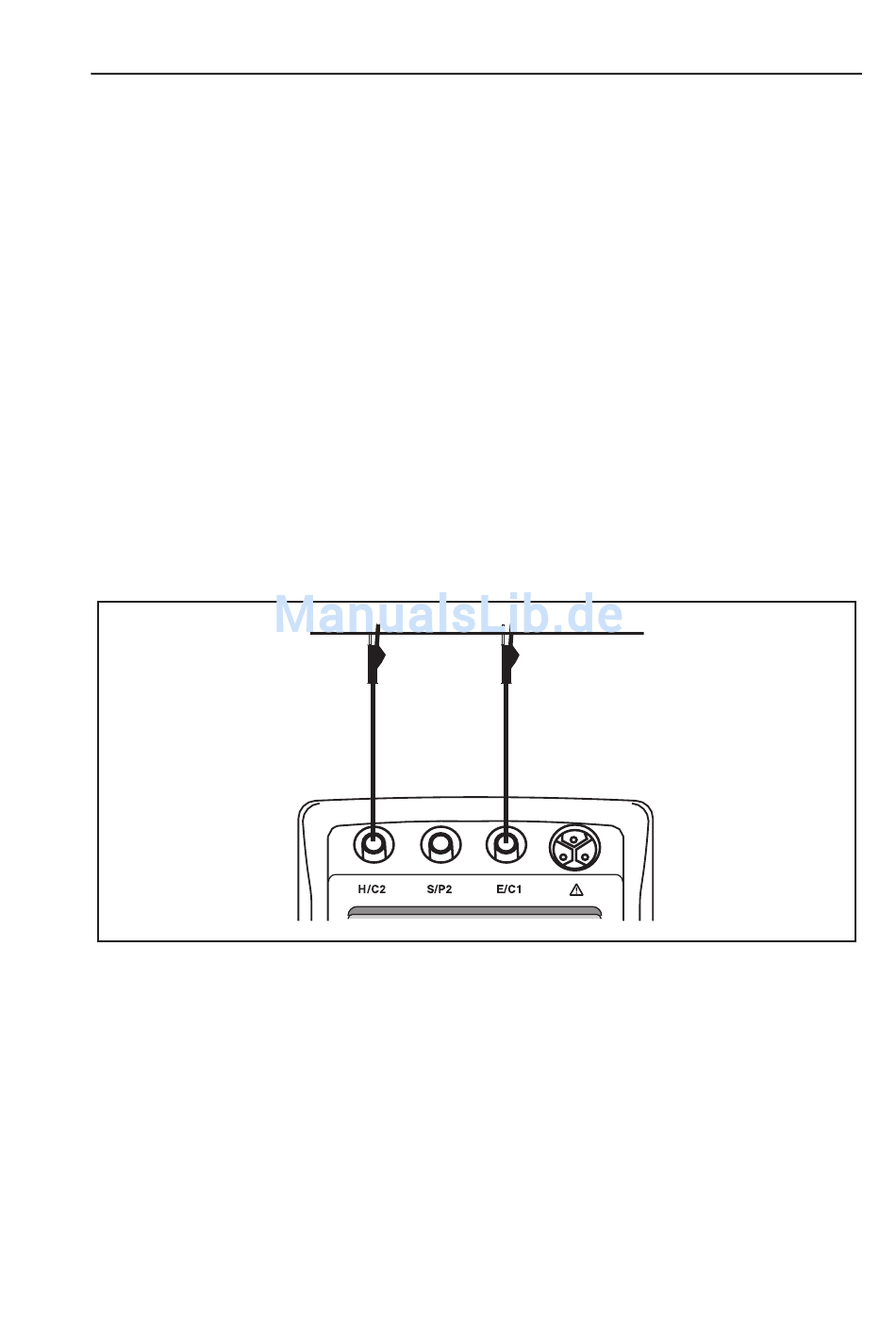

Abbildung 5. Widerstandsmessung
