Inspiron 23
Benutzerhandbuch

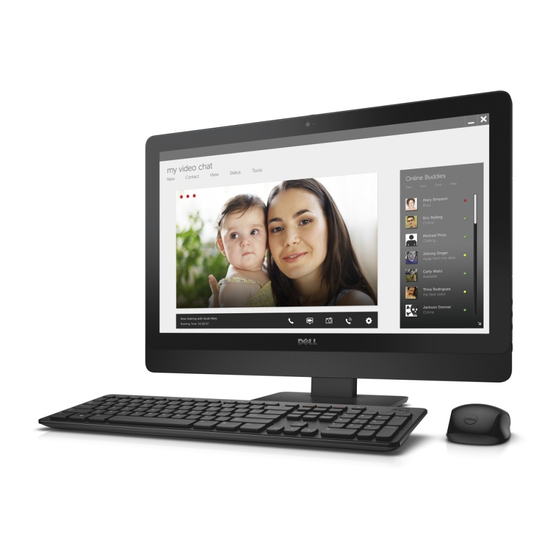

Computer-Modell: Inspiron 23 Modell 5348
Vorschriftenmodell: W10C
Vorschriftentyp: W10C001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Inspiron 23 5348

  • Seite 1 Inspiron 23 Benutzerhandbuch Computer-Modell: Inspiron 23 Modell 5348 Vorschriftenmodell: W10C Vorschriftentyp: W10C001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US- amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers..................10 ..................10 Bevor Sie beginnen ..................11 Sicherheitshinweise .................. 12 Empfohlene Werkzeuge Nach Abschluss der Arbeiten im Innern des Computers..13 Technische Übersicht..............14 ................14 Innenansicht des Computers ..............15 Komponenten der Systemplatine Entfernen der Standrahmengruppe.........
  • Seite 4 Wiedereinbauen der Lautsprecherabdeckung..... 28 ....................28 Vorgehensweise ................... 28 Nachbedingungen Entfernen der Lautsprecher............29 ..................... 29 Voraussetzungen ....................29 Vorgehensweise Wiederanbringen der Lautsprecher......... 31 ....................31 Vorgehensweise ................... 31 Nachbedingungen Entfernen von Speichermodulen..........32 ..................... 32 Voraussetzungen ....................33 Vorgehensweise Wiedereinbauen von Speichermodulen......... 35 ....................
  • Seite 5 Wiedereinbauen der Festplatte..........44 ....................44 Vorgehensweise ...................44 Nachbedingungen Entfernen der VESA-Halterung..........45 ..................... 45 Voraussetzungen ....................46 Vorgehensweise Wiederanbringen der VESA-Halterung........47 ....................47 Vorgehensweise ................... 47 Nachbedingungen Entfernen der Kontrolltastenplatine........48 .....................48 Voraussetzungen ....................48 Vorgehensweise Wiedereinbauen der Kontrolltastenplatine......50 ....................50 Vorgehensweise ...................50 Nachbedingungen...
  • Seite 6 Wiedereinsetzen der Netzteil-Diagnose-LED-Platine..56 ....................56 Vorgehensweise ................... 56 Nachbedingungen Entfernen des Mikrofons............57 ..................... 57 Voraussetzungen ....................57 Vorgehensweise Wiedereinbauen des Mikrofons..........59 ....................59 Vorgehensweise ................... 59 Nachbedingungen Entfernen der Wireless-Karte............60 .....................60 Voraussetzungen ....................60 Vorgehensweise Wiedereinsetzen der Wireless-Karte........62 ....................62 Vorgehensweise ...................
  • Seite 7 Erneutes Einsetzen der E/A-Halterung........69 ....................69 Vorgehensweise ...................69 Nachbedingungen Entfernen des optischen Laufwerks........70 ..................... 70 Voraussetzungen ....................71 Vorgehensweise Wiedereinbauen des optischen Laufwerks......74 ....................74 Vorgehensweise ................... 74 Nachbedingungen Ausbauen des Netzteillüfters............ 76 ..................... 76 Voraussetzungen ....................77 Vorgehensweise Wiedereinbauen des Netzteillüfters........79 ....................79 Vorgehensweise ...................
  • Seite 8 Wiedereinbauen des Prozessorkühlkörpers......86 ....................86 Vorgehensweise ...................86 Nachbedingungen Entfernen des Prozessorlüfters..........87 ..................... 87 Voraussetzungen ....................87 Vorgehensweise Einbauen des Prozessorlüfters..........89 ....................89 Vorgehensweise ...................89 Nachbedingungen Entfernen des Prozessors............90 .....................90 Voraussetzungen ....................90 Vorgehensweise Wiedereinbauen des Prozessors..........92 ....................92 Vorgehensweise ...................
  • Seite 9 Wiedereinbauen der Antenne..........107 .....................107 Vorgehensweise ..................107 Nachbedingungen Entfernen des Bildschirms............109 ...................109 Voraussetzungen .....................110 Vorgehensweise Wiedereinbauen des Bildschirms..........117 ..................... 117 Vorgehensweise ..................118 Nachbedingungen Aktualisieren des BIOS...............119 Hilfe erhalten und Kontaktaufnahme mit Dell....120 ..................120 Selbsthilfe-Ressourcen ................121 Kontaktaufnahme mit Dell...
  • Seite 10: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Vor der Arbeit an Komponenten im Innern des Computers VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. Bevor Sie beginnen Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
  • Seite 11: Sicherheitshinweise

    Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie alle Energiequellen, bevor Sie die Computerabdeckung oder Verkleidungselemente öffnen. Bringen Sie...
  • Seite 12: Empfohlene Werkzeuge

    VORSICHT: Ziehen Sie beim Trennen eines Kabels nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel verfügen über Anschlussstecker mit Sperrzungen oder Flügelschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Achten Sie beim Trennen von Kabeln darauf, diese möglichst gerade abzuziehen, um ein Verbiegen der Kontaktstifte zu vermeiden.
  • Seite 13: Nach Abschluss Der Arbeiten Im Innern Des Computers

    Nach Abschluss der Arbeiten im Innern des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte und Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
  • Seite 14: Technische Übersicht

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Innenansicht des Computers Antennen (2) Netzteil Prozessorlüfter Prozessorkühlkörper...
  • Seite 15: Komponenten Der Systemplatine

    Lautsprecher (2) E/A-Halterung Netzteil-Diagnose-LED-Platine Stromversorgungsanschluss Netzteillüfter äußere Abdeckung Umwandlerplatine Kontrolltastenplatine Baugruppe des optischen Laufwerks Komponenten der Systemplatine Prozessorsockel Anschluss des Kamerakabels Mini-Card-Steckplatz Knopfzellenbatterie-Halterung...
  • Seite 16 Speichermodulanschlüsse (2) Anschluss des Lautsprecherkabels Bildschirmkabelanschluss Anschluss des Kabels der Kontrolltastenplatine Anschluss des Stromversorgungsanschluss für Umwandlerplatinen-Kabels optisches Laufwerk Anschluss des Hauptstromkabels 12 Laufwerksanschluss Datenkabelanschluss für Anschluss des Kabels der optisches Laufwerk Touchscreen- Steuerungsplatine Anschluss des Netzteillüfter- Anschluss des Kabels Videokartenlüfterkabels Kühlkörper der Videokarte Anschluss des Prozessornetzkabels...
  • Seite 17: Entfernen Der Standrahmengruppe

    Computers. Nach der Arbeit an Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance.
  • Seite 18: Vorgehensweise

    Vorgehensweise Drücken Sie die Standrahmen-Entriegelungstaste, um den Standrahmen freizugeben. Schwenken Sie den Standrahmen nach oben und bewegen Sie die Standrahmengruppe vom Computer weg. Standrahmen- Entriegelungstaste Wenn Sie entweder die Standrahmenbasis oder den Standrahmenriser von der Standrahmengruppe entfernen müssen, führen Sie die folgenden Schritte aus: Lösen Sie den Schraubengriff auf der Standrahmenbasis.
  • Seite 19 Lösen Sie mithilfe des Schraubengriffs die unverlierbare Griffschraube, mit der die Standrahmenbasis am Standrahmenriser befestigt ist. Standrahmenriser Standrahmenbasis Unverlierbare Griffschraube Schraubengriff...
  • Seite 20 Schieben Sie die Standrahmenbasis vom Standrahmenriser. Standrahmenriser Standrahmenbasis...
  • Seite 21: Wiedereinbauen Der Standrahmengruppe

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie die Laschen auf der Standrahmengruppe in die Steckplätze auf der rückseitigen Abdeckung.
  • Seite 22: Entfernen Der Hinteren Abdeckung

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe.
  • Seite 23: Vorgehensweise

    Vorgehensweise VORSICHT: Entfernen Sie nicht die Computerabdeckung, es sei denn, Sie müssen internes Zubehör für Ihren Computer installieren. Schieben Sie die Entriegelungsriegel in die durch einen Kreis markierte entriegelte Position. rechter Freigaberiegel linker Freigaberiegel Lösen Sie, beginnend im Bereich des optischen Laufwerks, mit einem Kunststoffstift die hintere Abdeckung von der Bildschirmblende ab.
  • Seite 24 Heben Sie die hintere Abdeckung vom Computer ab. Kunststoffstift hintere Abdeckung...
  • Seite 25: Erneutes Anbringen Der Hinteren Abdeckung

    Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Halterungen auf der hinteren Abdeckung an den Steckplätzen auf der Bildschirmblende aus und lassen Sie die hintere Abdeckung einrasten.
  • Seite 26: Entfernen Der Lautsprecherabdeckung

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 27: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schrauben, mit denen die Lautsprecherabdeckung am Gehäuse befestigt ist. Heben Sie die Lautsprecherabdeckung aus dem Computer. äußere Abdeckung Schrauben (4) Lautsprecherabdeckung...
  • Seite 28: Wiedereinbauen Der Lautsprecherabdeckung

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen der Lautsprecherabdeckung an den Schraubenbohrungen auf dem Gehäuse aus.
  • Seite 29: Entfernen Der Lautsprecher

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 30 Heben Sie die Lautsprecher aus der äußeren Abdeckung. Schrauben (4) Lautsprecher (2) Lautsprecherkabel...
  • Seite 31: Wiederanbringen Der Lautsprecher

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf den Lautsprechern an den Schraubenbohrungen auf der äußeren Abdeckung aus.
  • Seite 32: Entfernen Von Speichermodulen

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 33: Vorgehensweise

    Vorgehensweise Heben Sie mithilfe der Laschen die Speichermodulabdeckung aus der Abdeckung der Systemplatine. Speichermodulabdeckung Laschen (6) Abdeckung der Systemplatine Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulanschlusses vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt.
  • Seite 34 Entfernen Sie das Speichermodul aus dem Speichermodulanschluss. Speichermodulanschluss Speichermodule (2) Sicherungsklammern (4)
  • Seite 35: Wiedereinbauen Von Speichermodulen

    Computers. Nach der Arbeit an Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance.
  • Seite 36: Vorgehensweise

    Vorgehensweise Richten Sie die Kerbe am Speichermodul mit der Halterung des Speichermodulanschlusses aus. Schieben Sie das Speichermodul in den Speichermodulanschluss und drücken Sie es nach unten, bis er einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und setzen Sie es erneut ein. Speichermodulanschluss Speichermodule (2) Lasche...
  • Seite 37: Nachbedingungen

    Speichermodule (2) Schieben Sie die Laschen auf der Speichermodulabdeckung unter die Laschen auf der Systemplatinenabdeckung, bis die Speichermodulabdeckung vollständig sitzt. Nachbedingungen Bringen Sie die rückseitige Abdeckung wieder an. Bauen Sie die Standrahmengruppe wieder ein.
  • Seite 38: Entfernen Der Abdeckung Der Systemplatine

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 39: Vorgehensweise

    Vorgehensweise Drücken Sie die Sicherungslasche nach unten und schieben Sie die Abdeckung der Systemplatine, um sie aus den Schlitzen auf der Display- Abdeckung zu lösen. Heben Sie die Abdeckung der Systemplatine aus dem Computer heraus. Halterung Abdeckung der Systemplatine...
  • Seite 40: Wiedereinbauen Der Abdeckung Der Hauptplatine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Abdeckung der Systemplatine an der äußeren Abdeckung aus und legen Sie sie auf die äußere Abdeckung.
  • Seite 41: Entfernen Des Festplattenlaufwerks

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im...
  • Seite 42: Vorgehensweise

    Vorgehensweise Drücken Sie die Festplattenhalterung nach unten und schieben Sie die Festplattenbaugruppe, um sie aus dem Festplattenträger zu lösen. Heben Sie die Festplattenbaugruppe aus dem Festplattenträger. Festplattenbaugruppe Festplattenhalterung Festplattenträger...
  • Seite 43 Lösen Sie die Festplattenhalterung vorsichtig von der Festplatte. Festplatte Festplattenhalterung Entfernen Sie die Schrauben, mit denen der Festplattenträger an der Systemplatine befestigt ist. Heben Sie den Festplattenträger von der Systemplatine. Festplattenträger Schrauben (4)
  • Seite 44: Wiedereinbauen Der Festplatte

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Festplattenträger an den Schraubenbohrungen auf der Systemplatine aus.
  • Seite 45: Entfernen Der Vesa-Halterung

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 46: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schrauben, mit denen die VESA-Halterung am Gehäuse befestigt ist. Heben Sie die VESA-Halterung aus der äußeren Abdeckung. VESA-Halterung Schrauben (5)
  • Seite 47: Wiederanbringen Der Vesa-Halterung

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der VESA-Halterung an den Schraubenbohrungen auf dem Gehäuse aus.
  • Seite 48: Entfernen Der Kontrolltastenplatine

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 49 Trennen Sie das Kabel der Kontrolltastenplatine vom Anschluss der Kontrolltastenplatine. Erdungskabel Schraube Kabel der Kontrolltastenplatine Kontrolltastenplatine...
  • Seite 50: Wiedereinbauen Der Kontrolltastenplatine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Verbinden Sie das Kabel der Kontrolltastenplatine mit dem Anschluss auf der Kontrolltastenplatine.
  • Seite 51: Ausbauen Der Umwandlerplatine

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 52 Heben Sie die Umwandlerplatine aus der äußeren Abdeckung. Schrauben (2) Kabel der Bildschirm- Hintergrundbeleuchtung Umwandlerplatine Kabel der Umwandlerplatine...
  • Seite 53: Wiedereinbauen Der Umwandlerplatine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Umwandlerplatine an den Schraubenbohrungen auf der äußeren Abdeckung aus.
  • Seite 54: Entfernen Der Netzteilverteilungsplatine

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 55 Heben Sie die Netzteil-Diagnose-LED-Platine aus der E/A-Halterung. Netzteil-Diagnose-LED- Kabel der Netzteil- Platine Diagnose-LED-Platine Schraube E/A-Halterung...
  • Seite 56: Wiedereinsetzen Der Netzteil-Diagnose-Led-Platine

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Verbinden Sie das Netzteil-Diagnose-LED-Platinenkabel mit dem Anschluss auf der Netzteil-Diagnose-LED-Platine. Richten Sie die Schraubenbohrung auf der Netzteil-Diagnose-LED- Platine an den Schraubenbohrungen der E/A-Halterung aus.
  • Seite 57: Entfernen Des Mikrofons

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 58 Trennen Sie die Mikrofonkabel von den Mikrofonen. rechtes Mikrofon Schrauben (2) linkes Mikrofon Sicherungslaschen (2) Mikrofonhalterungen (2) Mikrofonkabel (2)
  • Seite 59: Wiedereinbauen Des Mikrofons

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schließen Sie die Mikrofonkabel an die Mikrofone an. Schieben Sie die Mikrofone in die Schlitze der Bildschirmblende und stellen Sie sicher, dass sich die Sicherunslaschen in der richtigen Position befinden.
  • Seite 60: Entfernen Der Wireless-Karte

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 61 Schieben Sie die Wireless-Karte aus dem Mini-Card-Steckplatz auf der Systemplatine. Mini-Card-Steckplatz Wireless-Karte Antennenkabel Schraube...
  • Seite 62: Wiedereinsetzen Der Wireless-Karte

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe an der Wireless-Karte an der Halterung des Mini- Card-Steckplatzes aus.
  • Seite 63: Entfernen Der Knopfzellenbatterie

    Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Dell empfiehlt, dass Sie sich die BIOS-Einstellungen notieren, bevor Sie die Knopfzellenbatterie entfernen. Voraussetzungen...
  • Seite 64: Vorgehensweise

    Vorgehensweise VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Dell empfiehlt, dass Sie sich die BIOS-Einstellungen notieren, bevor Sie die Knopfzellenbatterie entfernen. Machen Sie den Sockel der Knopfzellenbatterie auf der Systemplatine aus. Weitere Informationen finden Sie unter Komponenten der Systemplatine.
  • Seite 65: Wiedereinsetzen Der Knopfzellenbatterie

    Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Batteriehalterung ein und drücken Sie die Batterie in Position.
  • Seite 66: Entfernen Der E/A-Halterung

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 67: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schrauben, mit denen der Netzanschluss an der Abdeckung der E/A-Platine befestigt ist. Entfernen Sie die Schrauben, mit denen die E/A-Halterung an der äußeren Abdeckung befestigt ist. Netzanschlussschrauben (2) Stromversorgungsanschlu E/A-Halterung E/A-Halterung-Schrauben Heben Sie die E/A-Halterung leicht an und schieben Sie den Netzanschluss durch die E/A-Halterung.
  • Seite 68 Heben Sie die E/A-Halterung aus der äußeren Abdeckung. Stromversorgungsanschluss E/A-Halterung...
  • Seite 69: Erneutes Einsetzen Der E/A-Halterung

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schieben Sie den Netzanschluss durch die E/A-Halterung. Richten Sie die Schraubenbohrungen auf der E/A-Platine an den Schraubenbohrungen auf der äußeren Abdeckung aus.
  • Seite 70: Entfernen Des Optischen Laufwerks

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 71: Vorgehensweise

    Vorgehensweise Drücken Sie die Sicherungslasche nach unten und schieben Sie die Baugruppe des optischen Laufwerks, um sie vom Interposer zu lösen. Baugruppe des optischen Interposer Laufwerks Halterung Schwenken Sie die Blende des optischen Laufwerks nach oben, um diese aus dem optischen Laufwerk zu lösen. Entfernen Sie die Schrauben, mit denen die Halterung des optischen Laufwerks am Laufwerkfach befestigt ist.
  • Seite 72 Entfernen Sie die Halterung des optischen Laufwerks vom Laufwerk. Blende des optischen Optisches Laufwerk Laufwerks Halterung des optischen Schrauben (2) Laufwerks Trennen Sie Stromversorgungs- und Datenkabel vom Laufwerk. Entfernen Sie die Schrauben, mit denen der Interposer an der äußeren Abdeckung befestigt ist. Entfernen Sie das Netzkabel und das Kabel aus den Kabelführungen der äußeren Abdeckung.
  • Seite 73 Heben Sie den Interposer von der äußeren Abdeckung. Schrauben (2) Datenkabel Stromkabel...
  • Seite 74: Wiedereinbauen Des Optischen Laufwerks

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Führen Sie das Stromversorgungs- und das Datenkabel durch die Kabelführungen der äußeren Abdeckung.
  • Seite 75 Bauen Sie die Standrahmengruppe wieder ein.
  • Seite 76: Ausbauen Des Netzteillüfters

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 77: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schraube, mit der die Netzteil-Lüfterhalterung am Gehäuse befestigt ist. Heben Sie die Netzteil-Lüfterhalterung aus der äußeren Abdeckung. Schraube Netzteillüfter-Halterung Trennen Sie das Netzteillüfterkabel vom Netzteil.
  • Seite 78 Entfernen Sie die Schrauben, mit denen der Netzteillüfter am Gehäusel befestigt ist. Netzteillüfter Schrauben (2) Netzteillüfterkabel...
  • Seite 79: Wiedereinbauen Des Netzteillüfters

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schließen Sie das Netzteillüfter-Kabel an das Netzteil an. Richten Sie die Schraubenbohrungen auf dem Netzteillüfter an den Schraubenbohrungen auf der äußeren Abdeckung aus.
  • Seite 80: Ausbauen Des Netzteils

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 81 Trennen Sie das Netzteillüfterkabel vom Netzteil. Netzanschlusskabel Prozessornetzkabel Netzteillüfterkabel Hauptstromkabel Netzteillüfterkabel Entfernen Sie die Schraube, mit der das Netzteil an der äußeren Abdeckung befestigt ist.
  • Seite 82 Schieben und heben Sie das Netzteil, um es aus der äußeren Abdeckung zu lösen. Netzteil Schraube...
  • Seite 83: Wiedereinbauen Des Netzteils

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Setzen Sie das Netzteil auf die Display-Abdeckung und schieben Sie es in Position.
  • Seite 84: Entfernen Des Prozessorkühlkörpers

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 85 Heben Sie den Prozessorkühlkörper von der Systemplatine ab. Schutzhülle Schraube Prozessorkühlkörper Unverlierbare Schrauben...
  • Seite 86: Wiedereinbauen Des Prozessorkühlkörpers

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, falls der originale Prozessor und Kühlkörper gemeinsam wieder installiert werden.
  • Seite 87: Entfernen Des Prozessorlüfters

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 88 Heben Sie den Prozessorlüfter aus der äußeren Abdeckung. Schutzhülle Prozessorlüfter Schrauben (3) Prozessorlüfterkabel...
  • Seite 89: Einbauen Des Prozessorlüfters

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Lüfter des Prozessors an den Schraubenbohrungen auf dem Gehäuse aus.
  • Seite 90: Entfernen Des Prozessors

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 91 Heben Sie den Prozessor vorsichtig an und entfernen Sie ihn aus dem Prozessorsockel. Freigabehebel Halterung Prozessorabdeckung Prozessor...
  • Seite 92: Wiedereinbauen Des Prozessors

    Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. VORSICHT: Falls entweder der Prozessor oder der Kühlkörper ersetzt wird, verwenden Sie die im Einbausatz enthaltene Wärmeleitpaste, um sicherzustellen, dass die erforderliche Wärmeleitfähigkeit erreicht wird.
  • Seite 93: Nachbedingungen

    Schwenken Sie den Freigabehebel nach unten und bewegen Sie ihn unter die Halterung der Prozessorabdeckung. Anzeige der Pin-1-Ecke des Prozessor Prozessors Ausrichtungshalterungen (2) Führungsstift Halterung Prozessorabdeckung Freigabehebel Nachbedingungen Setzen Sie den Prozessorlüfter ein. Bauen Sie den Prozessorkühlkörper wieder ein. Bauen Sie die Blende der Systemplatine wieder ein.
  • Seite 94: Entfernen Der Systemplatine

    Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer im System- Setup-Programm eingeben, nachdem Sie die Systemplatine ausgetauscht haben.
  • Seite 95: Vorgehensweise

    Vorgehensweise ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Geben Sie die Service-Tag-Nummer im BIOS ein, nachdem Sie die Systemplatine ausgetauscht haben.
  • Seite 96 ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse und den Verlauf der Kabel, sodass Sie sie nach dem Austausch der Systemplatine wieder korrekt anschließen können. Trennen Sie alle angeschlossenen Kabel von der Systemplatine. Prozessornetzkabel Kamerakabel Lautsprecherkabel...
  • Seite 97 Netzteillüfterkabel 12 Kabel der Touchscreen- Steuerungsplatine Entfernen Sie die Schrauben, mit denen die Systemplatine an der äußeren Abdeckung befestigt ist. Schrauben (12) Systemplatine Heben Sie die Systemplatine schräg an und entfernen Sie die seitliche E/A-Halterung aus der Systemplatine.
  • Seite 98 Heben Sie die Systemplatine aus der Bildschirmhalterung. Systemplatine seitliche E/A-Halterung...
  • Seite 99: Wiedereinbauen Der Systemplatine

    Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer im System- Setup-Programm eingeben, nachdem Sie die Systemplatine ausgetauscht haben.
  • Seite 100: Eingabe Der Service-Tag-Nummer Im Bios

    Eingabe der Service-Tag-Nummer im BIOS Schalten Sie den Computer ein. Drücken Sie die Taste <F2>, sobald das DELL Logo angezeigt wird, um das System-Setup aufzurufen. Navigieren Sie zur Hauptregisterkarte und geben Sie die Service-Tag- Nummer in das Feld Service-Tag-Eingabe ein.
  • Seite 101: Entfernen Der Kamera

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 102: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schraube, mit der das Erdungskabel und das Kameramodul an der Bildschirmblende befestigt sind. Entfernen Sie das Erdungskabel, um auf das Kameramodul zugreifen zu können. Heben Sie das Kameramodul vorsichtig aus der Bildschirmblende. Trennen Sie das Kamerakabel vom Kameramodul. Schraube Kameramodul Erdungskabel...
  • Seite 103: Wiedereinbauen Der Kamera

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Schließen Sie das Kamerakabel am Kameramodul an. Richten Sie die Schraubenbohrung auf dem Erdungskabel und dem Kameramodul an den Schraubenbohrungen auf der Bildschirmblende aus.
  • Seite 104 15 Bringen Sie die VESA-Halterung wieder an. 16 Setzen Sie die Festplatte wieder ein. 17 Bauen Sie die Blende der Systemplatine wieder ein. 18 Setzen Sie das/die Speichermodul(e) wieder ein. 19 Bringen Sie die rückseitige Abdeckung wieder an. 20 Bauen Sie die Standrahmengruppe wieder ein.
  • Seite 105: Entfernen Der Antenne

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 106: Vorgehensweise

    Vorgehensweise Lösen Sie das Klebeband ab, mit dem die Antennenmodule an der Bildschirmblende befestigt sind. Entfernen Sie die Schrauben, mit denen die Antennenmodule an der Bildschirmblende befestigt sind. Notieren Sie sich die Antennenkabelführung und entfernen Sie die Antennenkabel aus den Kabelführungen der äußeren Abdeckung. Heben Sie die Antennenmodule aus der Bildschirmblende.
  • Seite 107: Wiedereinbauen Der Antenne

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf den Antennenmodulen an den Schraubenbohrungen auf der Bildschirmblende aus.
  • Seite 108 14 Bringen Sie die VESA-Halterung wieder an. 15 Setzen Sie die Festplatte wieder ein. 16 Bauen Sie die Blende der Systemplatine wieder ein. 17 Setzen Sie das/die Speichermodul(e) wieder ein. 18 Bringen Sie die rückseitige Abdeckung wieder an. 19 Bauen Sie die Standrahmengruppe wieder ein.
  • Seite 109: Entfernen Des Bildschirms

    Komponenten im Innern des Computers folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Voraussetzungen Entfernen Sie die Standrahmengruppe. Entfernen Sie die rückseitige Abdeckung.
  • Seite 110: Vorgehensweise

    Vorgehensweise Entfernen Sie die Schraube, mit der das Erdungskabel an der äußeren Abdeckung befestigt ist. Entfernen Sie die Schrauben, mit denen die Freigabehebel an der äußeren Abdeckung befestigt sind. Heben Sie die Freigaberiegel aus der äußeren Abdeckung. Drehen Sie die Freigaberiegel, und heben Sie sie aus der äußeren Abdeckung.
  • Seite 111 Heben Sie die äußere Abdeckung aus der Bildschirmblende. äußere Abdeckung Schrauben (15) Lösen Sie das Klebeband ab, mit denen der Bildschirm an der Bildschirmblende befestigt ist. Klebeband Bildschirmblende...
  • Seite 112 Drücken Sie auf den Freigaberiegel an beiden Seiten des Bildschirmkabelanschlusses und ziehen Sie am Bildschirmkabel, um es vom Bildschirm zu trennen. 10 Lösen Sie das Bildschirmkabel vorsichtig vom Bildschirm. Bildschirmkabelanschluss Bildschirmkabel Freigaberiegel (2) 11 Ziehen Sie die Schutzhülle vom Kabel der Touchscreen- Steuerungsplatine.
  • Seite 113 12 Trennen Sie das Kabel der Touchscreen-Steuerplatine von der Touchscreen-Steuerungsplatine. Schutzhülle Kabel der Touchscreen- Steuerungsplatine Touchscreen- Steuerungsplatine...
  • Seite 114 13 Heben Sie die Verriegelungen und trennen Sie das Flachbandkabel vom Bildschirm. Arretierungsbügel Flachbandkabel 14 Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe an der Bildschirmblende befestigt ist.
  • Seite 115 15 Heben Sie die Bildschirmbaugruppe vorsichtig von der Bildschirmblende herunter. Schrauben (4) Flachbandkabel Bildschirm 16 Entfernen Sie die Schrauben, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind.
  • Seite 116 17 Entfernen Sie die Bildschirmhalterungen vom Bildschirm. Schrauben (4) Bildschirmhalterungen (2) Bildschirm...
  • Seite 117: Wiedereinbauen Des Bildschirms

    Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.de/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf den Bildschirmhalterungen an den Schraubenbohrungen auf dem Bildschirm aus.
  • Seite 118: Nachbedingungen

    12 Richten Sie die Schraubenbohrungen auf der Bildschirmabdeckung an den Schraubenbohrungen auf der Bildschirmblende aus. 13 Bringen Sie die Schrauben wieder an, mit denen die äußere Abdeckung an der Bildschirmblende befestigt ist. 14 Bringen Sie die Halterungen der Entriegelungsriegel wieder an, und lassen Sie sie in der Bildschirmblende einrasten.
  • Seite 119: Aktualisieren Des Bios

    Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie diese ein und klicken Sie auf Submit (Senden).
  • Seite 120: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Windows 8 Informationen über Microsoft Klicken Sie auf Start , → Alle Windows 7 Programme, → Dell-Hilfe Erfahren Sie mehr über das Siehe Ich und mein Dell unter Betriebssystem, die Einrichtung und dell.com/support/manuals. Verwendung des Computers, Datensicherung, Diagnose und so weiter.
  • Seite 121: Kontaktaufnahme Mit Dell

    Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter dell.com/ contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.

Diese Anleitung auch für:

W10c

Inhaltsverzeichnis
