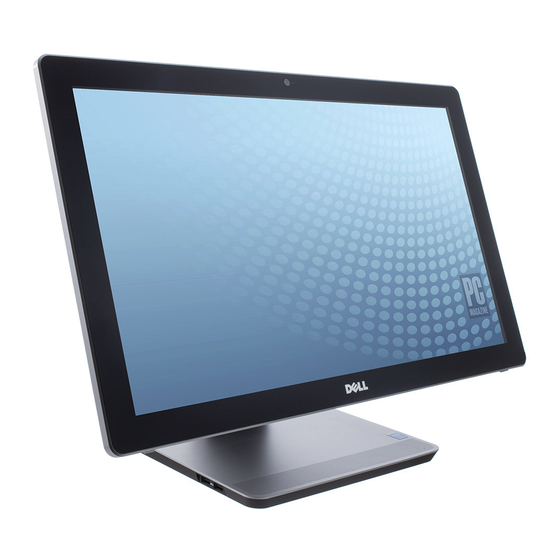

Dell Inspiron 2350 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Inspiron 2350:
- Schnellstart handbuch (2 Seiten) ,
- Servicehandbuch (117 Seiten)
Verwandte Anleitungen für Dell Inspiron 2350
Inhaltszusammenfassung für Dell Inspiron 2350
- Seite 1 Inspiron 23 Benutzerhandbuch Computermodell: Inspiron 2350 Muster-Modellnummer: W07C Muster-Typnummer: W07C002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine Warnung wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. ____________________ © 2013 Dell Inc. In diesem Text verwendete Marken: Dell™, das DELL-Logo und Inspiron™ sind Marken von Dell Inc., ® ® Microsoft und Windows sind eingetragene Marken der Microsoft Corporation in den USA ®... -
Seite 3: Inhaltsverzeichnis
Inhalt Vorbereitung ......Sicherheitshinweise ......Empfohlene Werkzeuge . - Seite 4 Entfernen des Festplattenlaufwerks ... Vorbereitende Arbeitsschritte ....Vorgehensweise ......Austauschen der Festplatte .
- Seite 5 Entfernen der Wireless-Mini-Card ... . Vorbereitende Arbeitsschritte ....Vorgehensweise ......Austauschen der Wireless-Mini-Card .
- Seite 6 Entfernen der Kamera ..... . Vorbereitende Arbeitsschritte ....Vorgehensweise .
- Seite 7 Entfernen des Bildschirms ....Vorbereitende Arbeitsschritte ....Vorgehensweise .
- Seite 8 Inhalt...
-
Seite 9: Vorbereitung
Vorbereitung VORSICHTSHINWEIS: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. Bewegen Sie Ihre Maus zur oberen oder unteren rechten Ecke Ihres Bildschirms und öffnen Sie die Charm Sidebar. -
Seite 10: Sicherheitshinweise
Lieferumfang des Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das... -
Seite 11: Empfohlene Werkzeuge
Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich: • Kreuzschlitzschraubenzieher • T8-Torxschraubenzieher • Kunststoffstift Vorbereitung... -
Seite 12: Nach Abschluss Der Arbeiten Im Inneren Des Computers
Nach Abschluss der Arbeiten im Inneren des Computers VORSICHTSHINWEIS: Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an, und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Bringen Sie den Computer in eine aufrechte Position. -
Seite 13: Entfernen Von Speichermodulen
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Lösen Sie die unverlierbare Schraube, mit der die Speichermodulabdeckung an der Abdeckung an der Bodenabdeckung befestigt ist. - Seite 14 Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulanschlusses mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. Entfernen Sie das Speichermodul aus dem Speichermodulanschluss. Speichermodulanschluss Speichermodul Sicherungsklammern (2) Entfernen von Speichermodulen...
-
Seite 15: Austauschen Der Speichermodule
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulanschlusses aus. -
Seite 16: Entfernen Der Bodenabdeckung
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Lösen Sie die unverlierbare Schraube, mit der die Abdeckung am Computersockel befestigt ist. - Seite 17 Heben Sie, beginnend von rechts, die Bodenabdeckung an, um die Anschlüsse auf der Systemplatine aus den Steckplätzen der Bodenabdeckung zu lösen. Heben Sie die Abdeckung für die Unterseite aus dem Computersockel heraus. Entfernen der Bodenabdeckung...
-
Seite 18: Anbringen Der Bodenabdeckung
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie die Steckplätze der Bodenabdeckung in die Anschlüsse auf der Systemplatine und lassen Sie die Bodenabdeckung einrasten. -
Seite 19: Entfernen Des Computersockels
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“ auf Seite 16. - Seite 20 Entfernen Sie die Schrauben, mit denen der Computersockel an der Standrahmenbaugruppe befestigt ist. Heben Sie den Computersockel leicht an und schieben Sie die Bildschirm- und Antennenkabel durch die Schlitze am Computersockel. Heben Sie den Computersockel aus der Standrahmenbaugruppe. Schrauben (2) Steckplatz Computersockel Entfernen des Computersockels...
-
Seite 21: Wiedereinbauen Des Computersockels
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Ziehen Sie die Bildschirm- und Antennenkabel durch den Schlitz im Computersockel. -
Seite 22: Entfernen Der Knopfzellenbatterie
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Durch das Entfernen des Knopfzellenakkus wird BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. -
Seite 23: Austauschen Der Knopfzellenbatterie
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Bei unsachgemäßem Einbau kann der Akku explodieren. Ersetzen Sie den Akku nur mit typgleichen oder äquivalenten Modellen. Leere Batterien sind entsprechend den Herstelleranweisungen zu entsorgen. -
Seite 24: Entfernen Des Festplattenlaufwerks
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Um Datenverlust zu vermeiden, entfernen Sie Festplatte nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus befindet. - Seite 25 Lautsprecherkabel Schrauben (4) Computersockel Festplattenbaugruppe Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung an der Festplatte befestigt ist. Heben Sie die Festplattenbaugruppe aus der Festplattenhalterung. Entfernen Sie den Interposer aus der Festplatte. Festplattenlaufwerk Schrauben (4) Interposer Festplattenlaufwerkhalterung Entfernen des Festplattenlaufwerks...
-
Seite 26: Austauschen Der Festplatte
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Laufwerk mit Vorsicht. -
Seite 27: Entfernen Der Usb-Platine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 28: Wiedereinbauen Der Usb-Platine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenöffnung der USB-Platine an der Schraubenöffnung an der Computerunterseite aus. -
Seite 29: Entfernen Der Lautsprecher
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 30: Anbringen Der Lautsprecher
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen an den Lautsprechern an den Schraubenbohrungen am Computersockel aus. -
Seite 31: Entfernen Des Lüfters
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... - Seite 32 Ziehen Sie das Lüfterkabel von der Systemplatine ab. Entfernen Sie die Schrauben, mit denen der Lüfter am Computersockel befestigt wird. Heben Sie den Lüfter zusammen mit dem Kabel aus dem Computersockel. Lüfterkabel Schrauben (2) Lüfter Entfernen des Lüfters...
-
Seite 33: Austauschen Des Lüfters
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenöffnungen des Lüfters an den Schraubenöffnungen auf der Computerunterseite aus. -
Seite 34: Entfernen Des Kühlkörpers
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. - Seite 35 Lösen Sie den Kühlkörper von der Systemplatine. Systemplatine Unverlierbare Schrauben (8) Kühlkörper Entfernen des Kühlkörpers...
-
Seite 36: Einsetzen Des Kühlkörpers
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. -
Seite 37: Entfernen Der Wireless-Mini-Card
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 38: Austauschen Der Wireless-Mini-Card
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise VORSICHTSHINWEIS: Um eine Beschädigung der Wireless-Mini-Card zu vermeiden, legen Sie keine Kabel darunter. -
Seite 39: Entfernen Des Prozessors
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Prozessoren sind empfindlich. Fassen Sie den Prozessor nur an den Kanten an und berühren Sie keinen der Metallstifte. -
Seite 40: Austauschen Des Prozessors
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise ANMERKUNG: Ein Wärmeleitpad ist im Lieferumfang eines neuen Prozessors enthalten. -
Seite 41: Abschließende Arbeitsschritte
Abschließende Arbeitsschritte Setzen Sie den Kühlkörper wieder ein. Siehe „Einsetzen des Kühlkörpers“ auf Seite 36. Bringen Sie den Computersockel wieder an. Siehe „Wiedereinbauen des Computersockels“ auf Seite 21. Bringen Sie die Bodenabdeckung wieder an. Siehe „Anbringen der Bodenabdeckung“ auf Seite 18. Austauschen des Prozessors... -
Seite 42: Entfernen Der Systemplatine
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Nach Einbau der Systemplatine müssen Sie die Service-Tag-Nummer im BIOS eingeben. -
Seite 43: Vorgehensweise
Vorgehensweise Ziehen Sie das Lüfterkabel von der Systemplatine ab. Trennen Sie das USB-Platinenkabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Hauptplatine am Computersockel befestigt ist. Heben Sie die Hauptplatine aus dem Computersockel heraus. Systemplatine Schrauben (7) Lüfterkabel USB-Platinenkabel Entfernen der Systemplatine... -
Seite 44: Austauschen Der Systemplatine
Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben. -
Seite 45: Eingabe Der Service-Tag-Nummer Im Bios
Eingabe der Service-Tag-Nummer im BIOS Den Computer einschalten. Drücken Sie die Taste <F2>, wenn das Dell-Logo angezeigt wird, um das System- Setup aufzurufen. Navigieren Sie zur Hauptregisterkarte und geben Sie die Service-Tag-Nummer in das Feld Service-Tag-Eingabe ein. Weitere Informationen zum Aufrufen des System-Setups finden Sie unter „System-Setup-Optionen“... -
Seite 46: Entfernen Der Hinteren Abdeckung
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 47: Erneutes Anbringen Der Hinteren Abdeckung
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Laschen der rückseitigen Abdeckung an den Laschen am mittleren Rahmen aus und lassen Sie die rückseitige Abdeckung einrasten. -
Seite 48: Ausbauen Der Umwandlerplatine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 49: Wiedereinbauen Der Umwandlerplatine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Umwandlerplatine an den Schraubenbohrungen auf der Bildschirmhalterung aus. -
Seite 50: Entfernen Der Kamera
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 51: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Kamerabaugruppe an der Bildschirmblende befestigt ist. Heben Sie vorsichtig die Kamerabaugruppe heraus und drehen Sie sie um. Trennen Sie das Kamerakabel von der Kamerabaugruppe. Entfernen Sie die Schraube, mit der die Kamera an der Kamerahalterung befestigt ist. Ziehen Sie die Kamera aus der Kamerahalterung heraus. -
Seite 52: Einbauen Der Kamera
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie die Kamera in die Kamerahalterung und richten Sie die Schraubenbohrung auf der Kamera an der Schraubenbohrung auf der Kamerahalterung aus. -
Seite 53: Entfernen Der Mikrofone
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 54: Wiedereinbauen Der Mikrofone
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Verbinden Sie das Mikrofonkabel mit den Mikrofonen. -
Seite 55: Ausbauen Der Betriebsschalterbaugruppe
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 56: Vorgehensweise
Vorgehensweise Notieren Sie sich die Betriebsschalterkabelführung und entfernen Sie das Kabel aus den Kabelführungen. Entfernen Sie die Schraube, mit der der Betriebsschalter an der Bildschirmhalterung befestigt ist. Trennen Sie das Betriebsschalterkabel vom Kabel der Strg-Tasten-Platine. Ziehen Sie die Schutzhülle vom Betriebsschalter ab. Heben Sie den Betriebsschalter aus der Bildschirmblende. -
Seite 57: Wiedereinbauen Der Betriebsschalterbaugruppe
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Platzieren Sie den Betriebsschalter in der Bildschirmblende und vergewissern Sie sich, dass er in den Steckplatz auf der Bildschirmblende passt. -
Seite 58: Entfernen Der Strg-Tasten-Platine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 59: Wiedereinbauen Der Strg-Tasten-Platine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Platzieren Sie die Strg-Tasten-Platine unter der Blende der Strg-Tasten und vergewissern Sie sich, dass die Strg-Tasten-Platine im Einschub auf der Bildschirmblende sitzt. -
Seite 60: Entfernen Der Standrahmengruppe
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... -
Seite 61: Vorgehensweise
Vorgehensweise Lösen Sie vorsichtig die Antennen aus den Führungsstiften der Bildschirmblende. Drücken Sie die Sicherungslaschen nach unten und trennen Sie das LVDS-Kabel vom Bildschirmbedienfeld. Trennen Sie das Kabel der Strg-Tasten-Platine von der Strg-Tasten-Platine. Trennen Sie das Betriebsschalterkabel vom Kabel der Strg-Tasten-Platine. Entfernen Sie die Schrauben, mit denen die Kabel an der Bildschirmhalterung befestigt sind. - Seite 62 Entfernen Sie alle Kabel aus den Kabelführungen. Entfernen Sie die Schrauben, mit denen die Standrahmengruppe an der Bildschirmhalterung befestigt ist. Standrahmengruppe Schrauben (8) Displaybaugruppe Lösen Sie die Klammern an der Standrahmengruppe aus den Schlitzen der Bildschirmhalterung und drehen Sie die Standrahmengruppe um. Klammern (2) Standrahmengruppe Entfernen der Standrahmengruppe...
- Seite 63 Ziehen Sie die Schutzhülle vom Touchscreen-Kabel ab und trennen Sie das Touchscreen-Kabel vom Bildschirmbedienfeld. Heben Sie die Standrahmengruppe aus der Displaybaugruppe. Touchscreen-Kabel Schutzhülle Entfernen der Standrahmengruppe...
-
Seite 64: Wiedereinbauen Der Standrahmengruppe
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Verbinden Sie das Touchscreen-Kabel mit dem Bildschirmbedienfeld und kleben Sie die Schutzhülle über das Touchscreen-Kabel. -
Seite 65: Entfernen Des Bildschirms
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“... - Seite 66 Vorgehensweise Entfernen Sie die Schrauben, mit denen die Bildschirmhalterung an der Bildschirmblende befestigt ist. Heben Sie die Bildschirmhalterung aus der Bildschirmbaugruppe. Schrauben (18) Bildschirmhalterung Bildschirmblende Entfernen des Bildschirms...
- Seite 67 Entfernen Sie die Schrauben, mit denen das Bildschirmbedienfeld an der Bildschirmblende befestigt ist. Heben Sie die Verriegelungen an und trenne Sie die Flachbandkabel vom Bildschirmbedienfeld. Heben Sie die Bildschirmbaugruppe aus der Bildschirmblende und legen Sie sie auf eine saubere Oberfläche. Schrauben (7) Flachbandkabel (2) Verriegelungen (2)
-
Seite 68: Austauschen Des Bildschirms
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf den Bildschirmhalterungen an den Schraubenbohrungen auf dem Bildschirmbedienfeld aus. -
Seite 69: Aufrufen Des System-Setup-Programms
Aufrufen des System-Setup-Programms Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Wenn das DELL-Logo angezeigt wird, warten Sie auf eine Aufforderung zum Drücken von F2, und drücken Sie dann sofort die Taste <F2>. ANMERKUNG: Falls zu lange gewartet wurde und bereits das Logo des Betriebssystems erscheint, warten Sie weiter, bis der Desktop von Microsoft Windows angezeigt wird. -
Seite 70: System-Setup-Bildschirme
ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als aufgeführt angezeigt. ANMERKUNG: Informationen zum Ändern der BIOS-Einstellungen mithilfe der Optionen des System-Setup-Programms finden Sie unter Ich und mein Dell unter dell.com/support. Main (Hauptmenü) — System Information (Systeminformationen) BIOS Revision Zeigt die Revisionsnummer des BIOS an. - Seite 71 Main (Hauptmenü) — System Information (Systeminformationen) (fortgesetzt) Service Tag Zeigt die Service-Tag-Nummer des Computers an. Service Tag Input Ermöglicht die Eingabe der Service-Tag-Nummer des Computers, wenn das Feld „Service-Tag“ leer ist. Asset Tag Zeigt die Systemkennnummer des Computers an, wenn eine Systemkennnummer vorhanden ist. Main (Hauptmenü) —...
- Seite 72 Main (Haupt) — SATA Information (SATA-Informationen) (fortgesetzt) mSATA Device Type Zeigt das am mSATA-Anschluss angeschlossene SATA-Gerät an. Device ID Zeigt die Seriennummer des mSATA-Geräts an. Device Size Zeigt die Größe des mSATA-Geräts in GB an. Advanced (Erweitert) — Processor Configuration (Prozessorkonfiguration) Intel Hyper-Threading Technology Ermöglicht die Aktivierung oder Deaktivierung der Intel Hyper-Threading Technology-Funktion für...
- Seite 73 Advanced (Erweitert) — USB Configuration (USB-Konfiguration) Rear USB Ports Ermöglicht das Aktivieren und Deaktivieren der rückseitigen USB-Anschlüsse — Enabled (aktiviert) oder Disabled (deaktiviert) (standardmäßig „Enabled“). Side USB Ports Ermöglicht das Aktivieren und Deaktivieren der seitlichen USB-Anschlüsse — Enabled (aktiviert) oder Disabled (deaktiviert) (standardmäßig „Enabled“).
- Seite 74 Boot (Starten) (fortgesetzt) USB Boot Support Ermöglicht das Aktivieren und Deaktivieren des Startens von USB-Massenspeichergeräten wie Festplatten, optischen Laufwerken, USB- Schlüsseln usw. — Enabled (aktiviert) oder Disabled (deaktiviert) (standardmäßig „Enabled“). Boot Mode Ermöglicht die Auswahl eines Startmodus für Ihr Computer-Legacy oder UEFI — (standardmäßig „Legacy“).
- Seite 75 Power (Stromversorgung) (fortgesetzt) Auto Power On Ermöglicht das Aktivieren oder Deaktivieren des automatischen Einschaltens des Computers Enabled (aktiviert) oder Disabled (deaktiviert) (standardmäßig „Disabled“). Auto Power On Mode Ermöglicht das automatische Starten des Computers jeden Tag oder zu einem vorgegebenen Datum. Diese Option kann nur konfiguriert werden, wenn Auto Power On (Automatisches Einschalten) auf Enabled Everyday (täglich aktiviert) oder Selected Day (vorgegebener...
- Seite 76 Security (Sicherheit) (fortgesetzt) Set Supervisor Password Ermöglicht das Festlegen, Ändern oder Löschen des Supervisor-Kennworts. Das Supervisor- Kennwort steuert den Zugang zum System- Setup-Dienstprogramm. ANMERKUNG: Mit dem Löschen des Supervisor- Kennworts wird auch das Benutzerkennwort gelöscht. Legen Sie daher das Supervisor- Kennwort vor dem Benutzerkennwort fest.
-
Seite 77: Löschen Verlorener Kennwörter
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“ auf Seite 16. -
Seite 78: Löschen Von Cmos-Einstellungen
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 12. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen Sie die Bodenabdeckung. Siehe „Entfernen der Bodenabdeckung“ auf Seite 16. -
Seite 79: Steuerelemente Der Anzeigeeinstellungen
Steuerelemente der Anzeigeeinstellungen Verwenden Sie die Steuerelemente der Anzeigeeinstellungen, um Folgendes auszuführen: • Einstellen der Lautstärke • Anpassen der Bildschirmhelligkeit • Auswählen der Videoquelle • Ausschalten des Bildschirms Die Funktionen der Steuerelemente variieren, wenn Folgendes zutrifft: • Ihr Computer ist mit keinem Video-Eingabe- oder Ausgabegerät verbunden. •... - Seite 80 Die Steuerelemente der Anzeigeeinstellungen besitzen folgende Funktionen: • Erhöhen der Bildschirmhelligkeit: Drücken Sie, um die Bildschirmhelligkeit zu erhöhen. • Verringern der Bildschirmhelligkeit: Drücken Sie, um die Bildschirmhelligkeit zu verringern. • Bildschirm aus: Halten Sie die Taste gedrückt, um den Bildschirm auszuschalten. •...
-
Seite 81: Aktualisieren Des Bios
Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Den Computer einschalten. Besuchen Sie die Webadresse dell.com/support. Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie diese ein und klicken Sie auf Submit (Senden).
