Anschlüsse
1. Schließen Sie ein zweipoliges (+/-) Lautsprecherkabel an die Polklemmen an der Rückseite
des Lautsprechergehäuses an (siehe Abbildung 1). Die hochwertigen, vergoldeten
vornehmen
Polklemmen können für unterschiedliche Anschlusssysteme verwendet werden:
4,0 mm Bananenstecker:
Die Stifte können ohne
Anziehen direkt in die
Polklemmen gesteckt
werden.
Hinweis
• Bei jedem Anschlusssystem sollten Sie darauf achten, dass der Kontakt stabil und die
Kontaktfläche ausreichend ist.
• Steckverbinder mit einer ähnlichen Vergoldung wie die Polklemmen führen in der Regel zu
den besten Ergebnissen und korrodieren nicht.
• Bitte achten Sie darauf, dass positives und negatives Kabel sich nicht berühren. Ziehen
Sie die Polklemmen an und prüfen Sie nach einigen Tagen, ob die Verbindungen sich
gelockert haben.
14

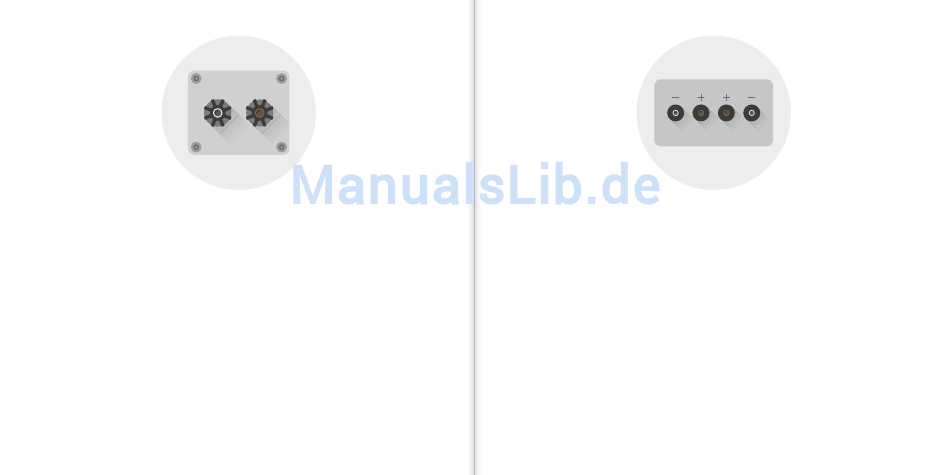

Abbildung 1
Polklemmen an der Rückseite des
Lautsprechergehäuses (Beispiel).
Kabelschuhe: Blanker Draht:
Lösen Sie die Polklemme, Lösen Sie die Polklemme
führen Sie den Kabelschuh und führen Sie das offene
ein Stück weit in die Öffnung Kabelende in die Polklemme
ein und fixieren Sie den ein. Ziehen Sie die
Kabelschuh durch Anziehen Polklemme an.
der Klemme.
Abbildung 2
Lautsprecherausgänge am
Verstärker (Beispiel).
2. Verbinden Sie die anderen Kabelenden Doppelverdrahtung / Bi­Amping
mit den Lautsprecherausgängen Ihrer Lautsprecher von Dynaudio sind mit einer
abgeschalteten Endstufe (siehe Abb. 2). sorgfältig abgestimmten Frequenzweiche
ausgestattet, die durch ausgewählte
Hinweis Bauteile und eine moderne Schaltung einen
Bitte achten Sie darauf, dass Sie die rot ausgewogenen, glatten Frequenzgang
markierte Polklemme am Lautsprecher gewährleistet. Daher ist das Aufteilen in
mit dem rot markierten Anschluss des Frequenzbereiche durch Doppelverdrahtung
Verstärkers verbinden. Verbinden Sie (Bi-Wiring) oder Bi-Amping weder
dementsprechend die weiß oder schwarz vorteilhaft noch vorgesehen.
markierte Polklemme mit dem weiß oder
schwarz markierten Anschluss. Wahl der Lautsprecherkabel
Lautsprecherkabel können sich auf die
Klangqualität auswirken. Grundsätzlich
können mit hochwertigen Kabeln gute
Ergebnisse erzielt werden.
Lautsprecher von Dynaudio wurden
für ein neutrales Wiedergabeverhalten
konzipiert, sie sind nicht für einen
bestimmte Kabeltyp ausgelegt. Die
Auswahl geeigneter Kabel sollte in Hinblick
auf das gesamte Audiosystem erfolgen.
Anschlüsse vornehmen
Lautsprecher
R L
Bitte erkunden Sie sich im Zweifelsfall
bei Ihrem Dynaudio-Fachhändler über
geeignete Lautsprecherkabel, die sowohl
zu den aktiven Komponenten als auch Ihren
Dynaudio-Lautsprechern passen.
Anschließen von
Surroundlautsprechern
Beim Aufbau eines zweikanaligen
Stereosystems werden nur rechter und
linker Kanal an die Endstufe angeschlossen.
Bei einem Surroundsystem werden
zur Erzielung eines Mehrkanal-
Klangbilds typischerweise Center-,
Seiten- oder rückseitige Lautsprecher
sowie ein Subwoofer angeschlossen.
Informationen zu bestimmten
Anschlussszenarien entnehmen Sie bitte
der Bedienungsanleitung Ihres Verstärkers
sowie dem Abschnitt „Mehrkanalsysteme"
auf Seite 23 der vorliegenden Anleitung.
