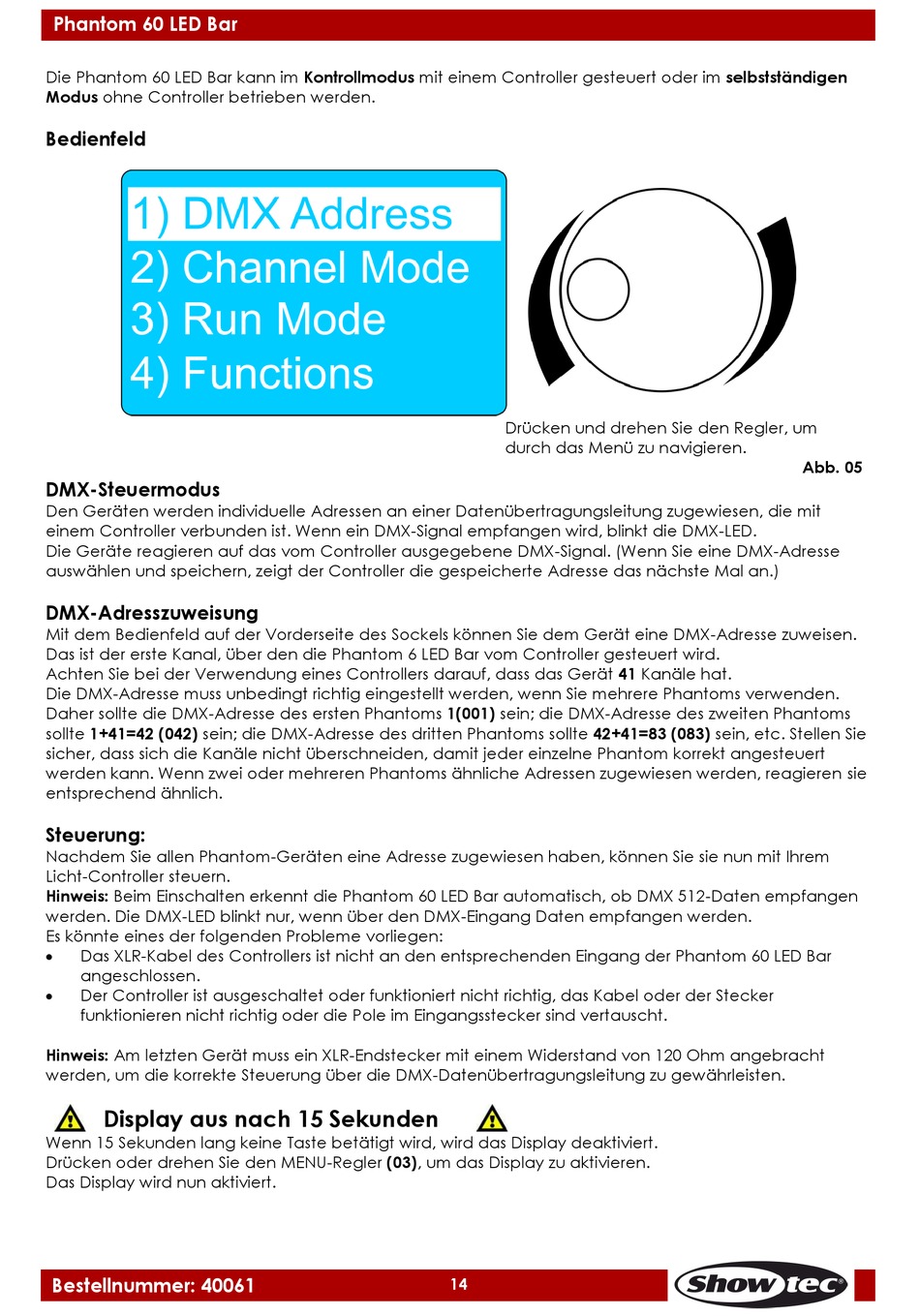

Phantom 60 LED Bar
Die Phantom 60 LED Bar kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen
Modus ohne Controller betrieben werden.
Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist. Wenn ein DMX-Signal empfangen wird, blinkt die DMX-LED.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den die Phantom 6 LED Bar vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 41 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Phantoms verwenden.
Daher sollte die DMX-Adresse des ersten Phantoms 1(001) sein; die DMX-Adresse des zweiten Phantoms
sollte 1+41=42 (042) sein; die DMX-Adresse des dritten Phantoms sollte 42+41=83 (083) sein, etc. Stellen Sie
sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Phantom korrekt angesteuert
werden kann. Wenn zwei oder mehreren Phantoms ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Phantom-Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Licht-Controller steuern.
Hinweis: Beim Einschalten erkennt die Phantom 60 LED Bar automatisch, ob DMX 512-Daten empfangen
werden. Die DMX-LED blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang der Phantom 60 LED Bar
angeschlossen.
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 15 Sekunden
Wenn 15 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken oder drehen Sie den MENU-Regler (03), um das Display zu aktivieren.
Das Display wird nun aktiviert.
Bestellnummer: 40061
Drücken und drehen Sie den Regler, um
durch das Menü zu navigieren.
14
Abb. 05
