Phantom 60 LED Bar
Steuerungsmodi
Es gibt 5 Modi:
Ein Phantom (voreingestellte Programme und manueller Modus)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Phantom funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite 17-
18 für weitere Informationen.
Ein Phantom (Musiktaktung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert das Gerät auf den Rhythmus
der Musik. Siehe Seite 18 für mehr Informationen über die Musiktaktung.
Mehrere Phantoms (Master/Slave-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie die Phantoms mit einem 3-poligen XLR-Kabel.
Die
Steckerkontakte:

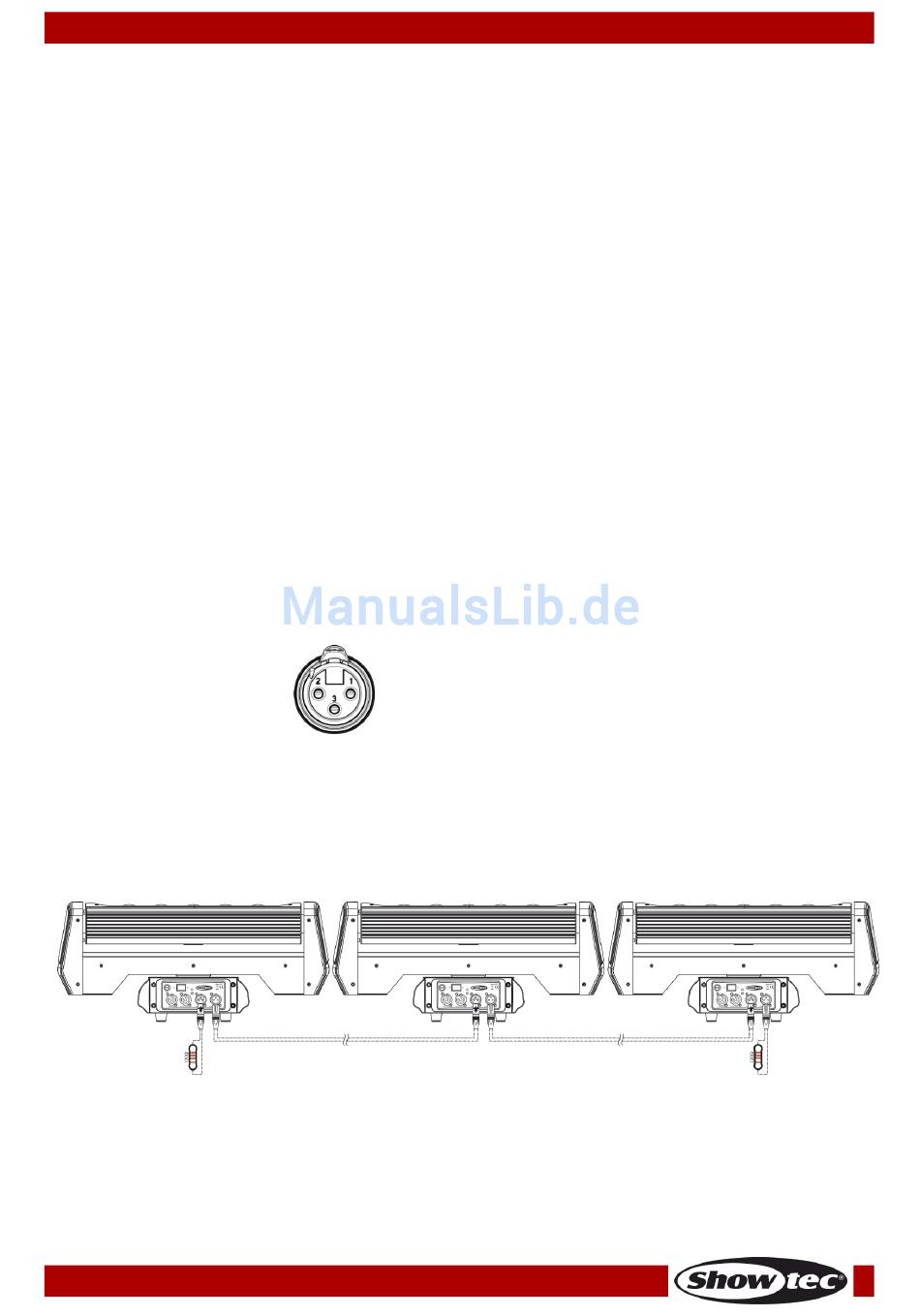

05) Verbinden Sie die Geräte wie in Abb. 03 abgebildet. Verwenden Sie ein DMX-Datenkabel, um den
Ausgang (OUT) des ersten Geräts mit dem Eingang (IN) des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 16-21 beschrieben zur
Verfügung. Das bedeutet, dass Sie den gewünschten Operationsmodus am Mastergerät einstellen
können und dass dann alle Slave-Geräte genauso reagieren wie dieses Gerät.
Mehrere Phantoms (Master/Slave-Setup)
Bestellnummer: 40061
• Voreingestellte Programme (Mastermodus)
• Manuell
• Musiktaktung
• Master/Slave-Modus
• DMX-512 (9CH, 17CH, 33CH, 41CH)
01) Erdung
02) Signal (-)
03) Signal (+)
11
Abb. 03
