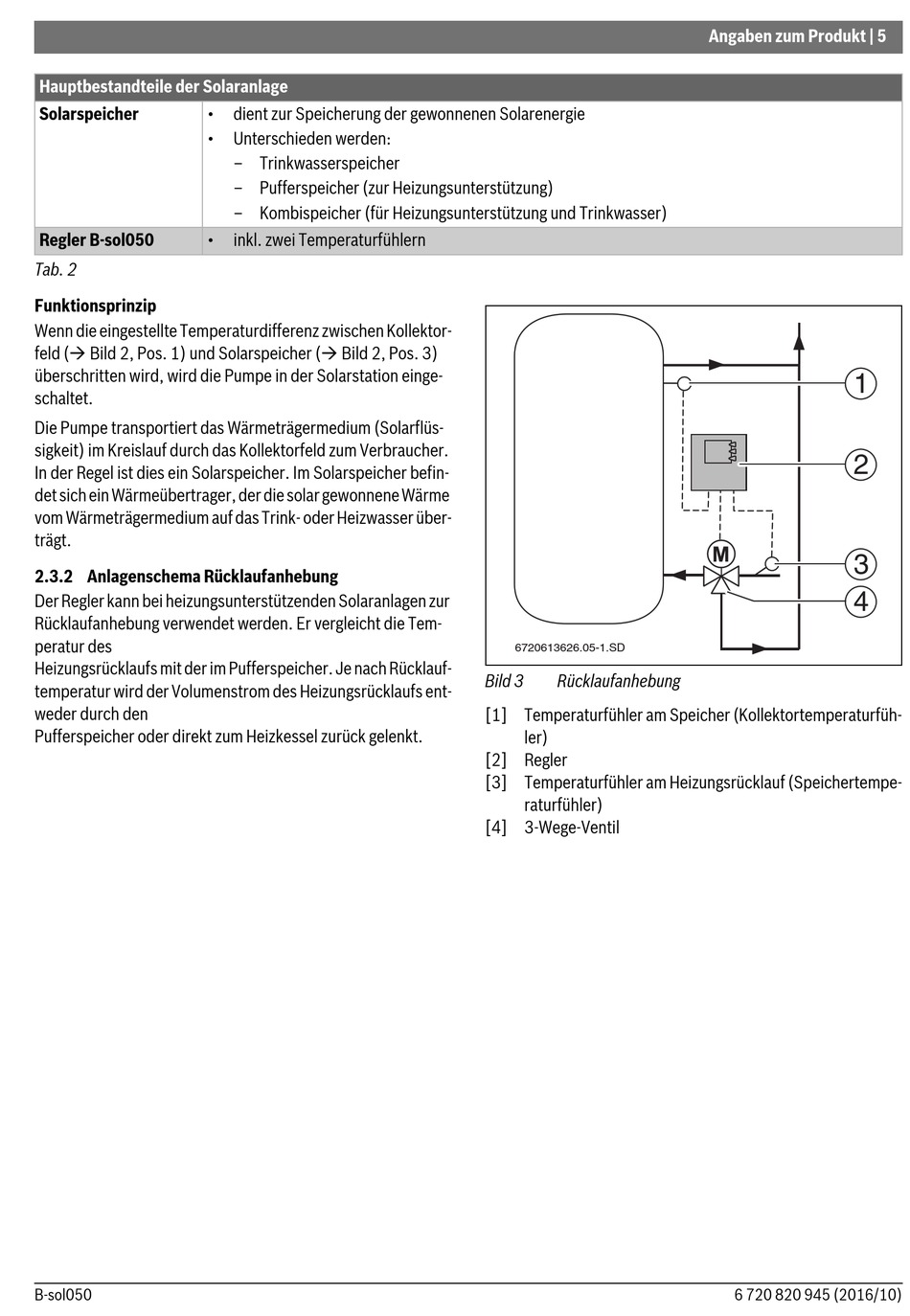

Anlagenschema Rücklaufanhebung - Bosch B-sol050 Installations- Und Bedienungsanleitung

Hauptbestandteile der Solaranlage
Solarspeicher •
•
Regler B-sol050 •
Tab. 2
Funktionsprinzip
Wenn die eingestellte Temperaturdifferenz zwischen Kollektor-
feld ( Bild 2, Pos. 1) und Solarspeicher ( Bild 2, Pos. 3)
überschritten wird, wird die Pumpe in der Solarstation einge-
schaltet.
Die Pumpe transportiert das Wärmeträgermedium (Solarflüs-
sigkeit) im Kreislauf durch das Kollektorfeld zum Verbraucher.
In der Regel ist dies ein Solarspeicher. Im Solarspeicher befin-
det sich ein Wärmeübertrager, der die solar gewonnene Wärme
vom Wärmeträgermedium auf das Trink- oder Heizwasser über-
trägt.
2.3.2 Anlagenschema Rücklaufanhebung
Der Regler kann bei heizungsunterstützenden Solaranlagen zur
Rücklaufanhebung verwendet werden. Er vergleicht die Tem-
peratur des
Heizungsrücklaufs mit der im Pufferspeicher. Je nach Rücklauf-
temperatur wird der Volumenstrom des Heizungsrücklaufs ent-
weder durch den
Pufferspeicher oder direkt zum Heizkessel zurück gelenkt.
B-sol050
dient zur Speicherung der gewonnenen Solarenergie
Unterschieden werden:
– Trinkwasserspeicher
– Pufferspeicher (zur Heizungsunterstützung)
– Kombispeicher (für Heizungsunterstützung und Trinkwasser)
inkl. zwei Temperaturfühlern
6720613626.05-1.SD 6720613626.05-1.SD
Bild 3 Rücklaufanhebung
[1] Temperaturfühler am Speicher (Kollektortemperaturfüh-
ler)
[2] Regler
[3] Temperaturfühler am Heizungsrücklauf (Speichertempe-
raturfühler)
[4] 3-Wege-Ventil
Angaben zum Produkt | 5
1
2
3
4
