Nur Zubehör vom Hersteller verwenden. Andere Fabrikate
auf Anfrage.
•
Den Regler gegen Überlastung und Kurzschluss sichern.
•
Die Energieversorgung muss mit den Werten auf dem Ty-
penschild übereinstimmen.
•
An jeder Klemme max. 1 Leitung anschließen (max. 1,5
2
mm
).
•
Bei den Temperaturfühlern ist die Polarität der Adern belie-
big. Die Fühlerleitungen können bis zu 100 m verlängert
werden (bis 50 m Länge = 0,75 mm
2
mm
).
•
Alle Fühlerleitungen von 230 V oder 400 V
führenden Leitungen getrennt verlegen, um induktive Be-
einflussungen zu vermeiden
(mindestens 100 mm).
1
4

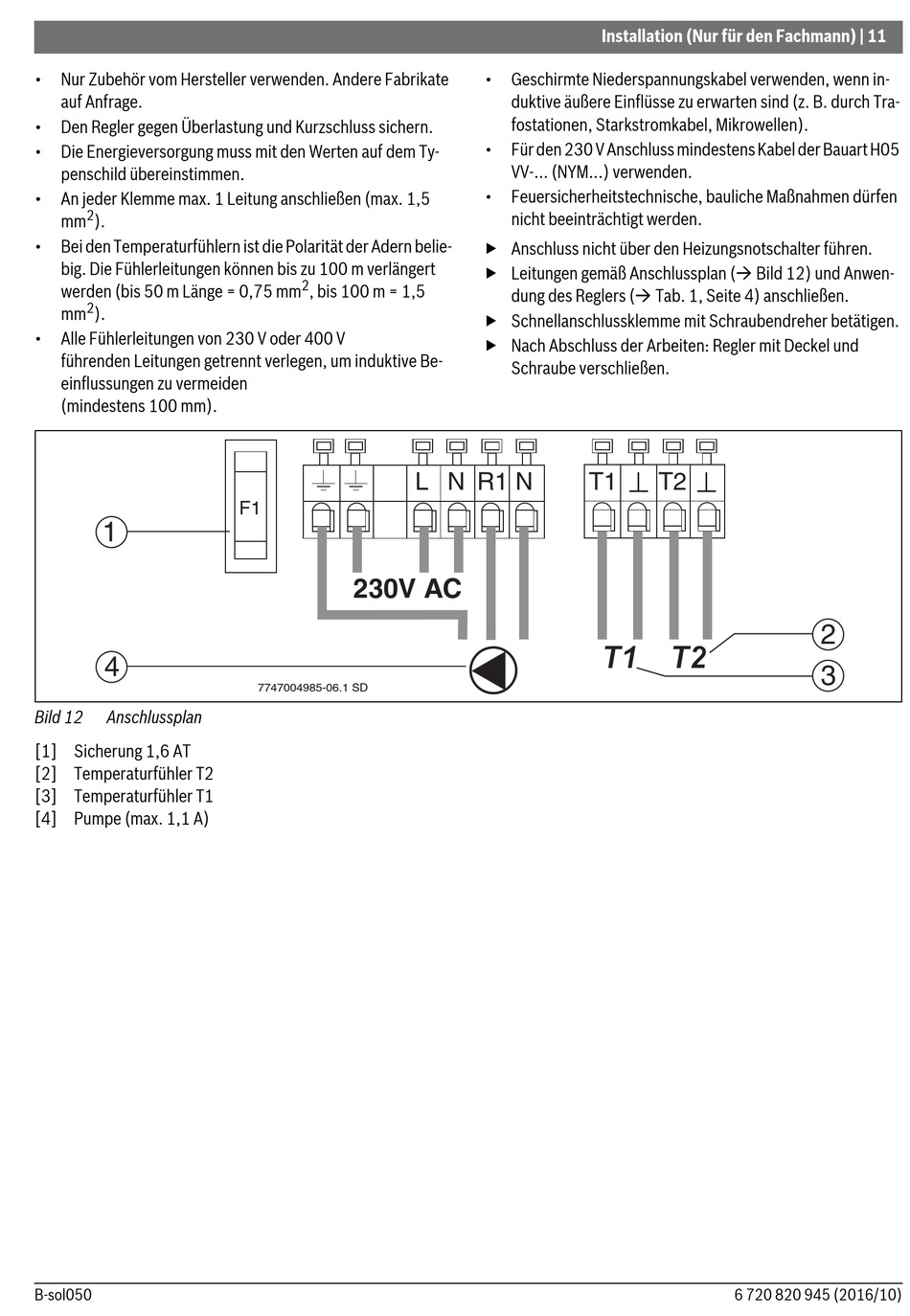

Bild 12
Anschlussplan
[1] Sicherung 1,6 AT
[2] Temperaturfühler T2
[3] Temperaturfühler T1
[4] Pumpe (max. 1,1 A)
B-sol050
2
, bis 100 m = 1,5
F1
230V AC
7747004985-06.1 SD
•
Geschirmte Niederspannungskabel verwenden, wenn in-
duktive äußere Einflüsse zu erwarten sind (z. B. durch Tra-
fostationen, Starkstromkabel, Mikrowellen).
•
Für den 230 V Anschluss mindestens Kabel der Bauart H05
VV-... (NYM...) verwenden.
•
Feuersicherheitstechnische, bauliche Maßnahmen dürfen
nicht beeinträchtigt werden.
▶ Anschluss nicht über den Heizungsnotschalter führen.
▶ Leitungen gemäß Anschlussplan ( Bild 12) und Anwen-
dung des Reglers ( Tab. 1, Seite 4) anschließen.
▶ Schnellanschlussklemme mit Schraubendreher betätigen.
▶ Nach Abschluss der Arbeiten: Regler mit Deckel und
Schraube verschließen.
L N R1 N
Installation (Nur für den Fachmann) | 11
T1
T2
T1
T2
6 720 820 945 (2016/10)
