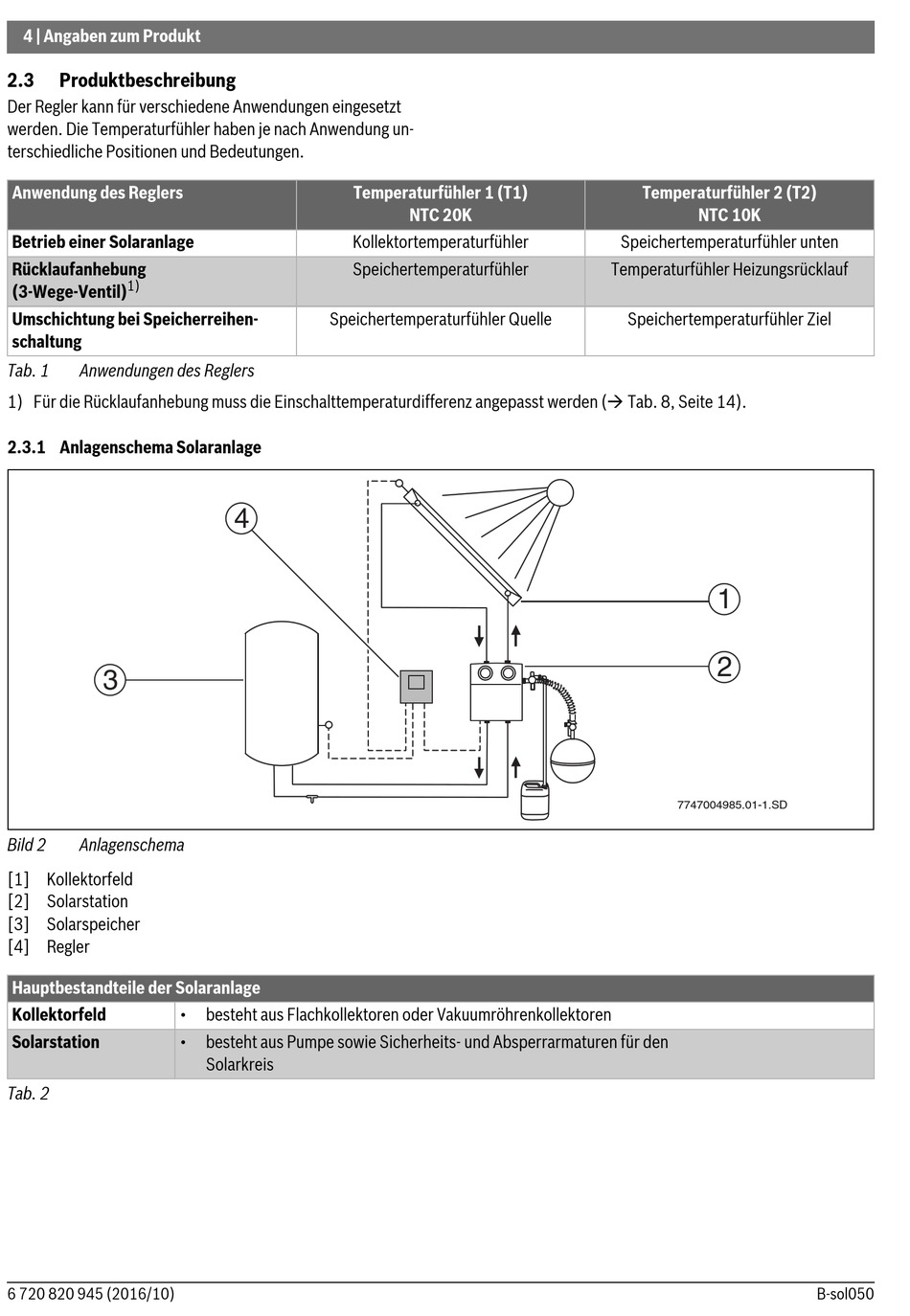

4 | Angaben zum Produkt
2.3
Produktbeschreibung
Der Regler kann für verschiedene Anwendungen eingesetzt
werden. Die Temperaturfühler haben je nach Anwendung un-
terschiedliche Positionen und Bedeutungen.
Anwendung des Reglers
Betrieb einer Solaranlage
Rücklaufanhebung
1)
(3-Wege-Ventil)
Umschichtung bei Speicherreihen-
schaltung
Tab. 1
Anwendungen des Reglers
1) Für die Rücklaufanhebung muss die Einschalttemperaturdifferenz angepasst werden ( Tab. 8, Seite 14).
2.3.1 Anlagenschema Solaranlage
3
Bild 2
Anlagenschema
[1] Kollektorfeld
[2] Solarstation
[3] Solarspeicher
[4] Regler
Hauptbestandteile der Solaranlage
Kollektorfeld
Solarstation
Tab. 2
6 720 820 945 (2016/10)
Speichertemperaturfühler Quelle
4
•
besteht aus Flachkollektoren oder Vakuumröhrenkollektoren
•
besteht aus Pumpe sowie Sicherheits- und Absperrarmaturen für den
Solarkreis
Temperaturfühler 1 (T1)
NTC 20K
Kollektortemperaturfühler
Speichertemperaturfühler
Temperaturfühler 2 (T2)
NTC 10K
Speichertemperaturfühler unten
Temperaturfühler Heizungsrücklauf
Speichertemperaturfühler Ziel
1
2
7747004985.01-1.SD
B-sol050
