WAREMA Multisense Installation Und Betriebsanleitung Seite 2

Für eine optimale Funktion muss Niederschlag unge-
hindert auf der Sensorfläche auftreffen können.
Die Anschlussleitung muss so verlegt werden, dass
kein Wasser in die Geräte oder ins Gebäude eindrin-
gen kann. Verwenden Sie hierfür eine witterungsbe-
ständige (für den Außeneinsatz geeignete) Leitung wie
z. B. 4 x AWG 26 UL sw.
Die Gesamtleitungslänge von der Wetterstation zur
Wisotronic darf bei störsicherer Verlegung und unter
Verwendung von paarweise verdrillter Leitung max.
200 m betragen.
H IRWEIS Je nach Montagesituation können Sie eine
Leitung vom Typ JY(St)Y auch direkt bis zur
Wetterstation multisense verlegen. Hierbei
muss aber auf eine durchgängig UV-geschützte
Verlegung (z.B. in Leerrohr, Schlauch) geachtet
werden.
Die Photodiode 1 steuert die Dämmerungsautomatik.
Aus diesem Grund ist die Wetterstation so zu montie-
ren, dass diese Photodiode nachts nicht durch Stra-
ßen- oder Gartenbeleuchtung oder sonstiges Fremd-
licht (z.B. Taschenlampen) beeinflusst werden kann.
Die Photodioden im Messwertgeber müssen den glei-
chen Helligkeitsbedingungen ausgesetzt sein wie die
zu steuernden Sonnenschutzbehänge. Richten Sie die
Photodioden nach den zu verschattenden Gebäudefas-
saden aus (siehe Abb. 3).
Bäume, Sträucher oder Gebäudeteile können den
Messwertgeber im Laufe des Tages verschatten (siehe
Abb. 4). Der Messwertgeber kann dann keine exakten
Messwerte liefern, das Messergebnis wird verfälscht.
Wählen Sie deshalb den Montageort sorgfältig aus.
H IRWEIS Die Wetterstation kann auch an einem optional
erhältlichen Standrohr montiert werden. Hierzu
wird zusätzlich noch ein Befestigungsadapter
benötigt (Sonderzubehör).
Beachten Sie auch die Montagehinweise für die Wettersta-
tion in der Installationsanleitung der Wisotronic.
Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Verlegen Sie die Leitung so, dass kein Wasser ins
Geräteinnere eindringen kann.
Verwenden Sie hierfür eine für die Betriebsspannung
zugelassene witterungs- und UV-beständige (für den
Außeneinsatz geeignete) Leitung!
Schließen Sie die Wetterstation gemäß Anschlussplan
Abb. 5 an die Wisotronic an.
Das Gerät erfüllt die Anforderungen an Störfestigkeit
und Störaussendung für den Einsatz im Wohn- und
Gewerbebereich.
2
Technische Änderungen behalten wir uns vor
Inbetriebnahme
Nach Abschluss der Montage und Anlegen der Betriebs-
spannung ist das Gerät betriebsbereit.
H IRWEIS Beachten Sie bei der Inbetriebnahme, dass die
Wetterstation zur Erhöhung der Messgenauig-
keit über eine interne Temperaturkorrektur ver-
fügt. Das Gerät folgt einer Temperaturänderung
in einem Zeitraum von ca. 10 min pro °C.
Beim Einschalten der Betriebsspannung wird
die erste Temperaturmessung an der Wettersta-
tion durchgeführt. Haben Sie die Wetterstation
zuvor deutlich kühler oder wärmer gelagert,
kann es unter Umständen mehrere Stunden
dauern, bis die korrekte Temperatur angezeigt
wird.
Wenn die Wetterstation beim ersten Einschalten
der Betriebsspannung bereits die Umgebungs-
temperatur angenommen hat, wird sofort der
tatsächliche Temperaturmesswert angezeigt.
Zuordnung der Photodioden
Den vier Photodioden sind werkseitig die Ziffern von 1 bis
4 zugeordnet (siehe Abb. 2). Richten Sie die Photodioden
nach den zu verschattenden Gebäudefassaden aus (siehe
Abb. 3). Photodiode 1 möglichst nach Norden ausrichten.
Die spätere Zuordnung der Photodioden zu den einzelnen
Funktionen der Wisotronic wird erheblich einfacher, wenn
Sie die Photodioden ihren Ziffern entsprechend an der
Wisotronic anschließen.
N
Photo 4

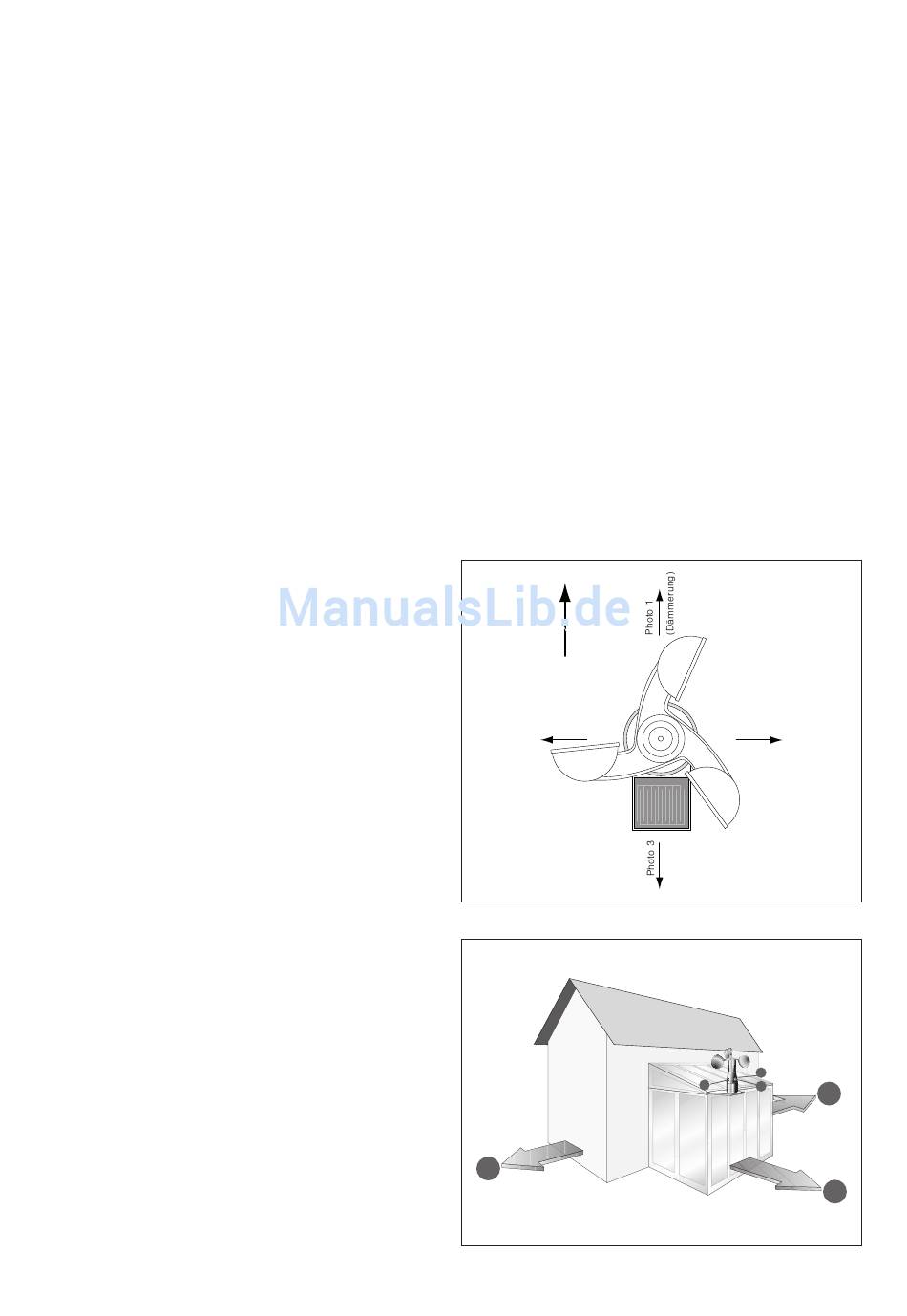

Abb. 2 Ausrichtung der Photodioden
C
Abb. 3 Ausrichtung der einzelnen Photodioden
Photo 2
2
4
3
A
B
890454_c•de•01.08.2013
