Zugentlastung
Klemme 1: 0 V
Klemme 2: 24 V
Klemme 3:
Klemme 4:
Die Aderfarben können je nach
Typ der verwendeten Leitungen
abweichen
Wisotronic 1-Kanal
bzw.
Wisotronic
Leistungsteil
2/3/4-Kanal

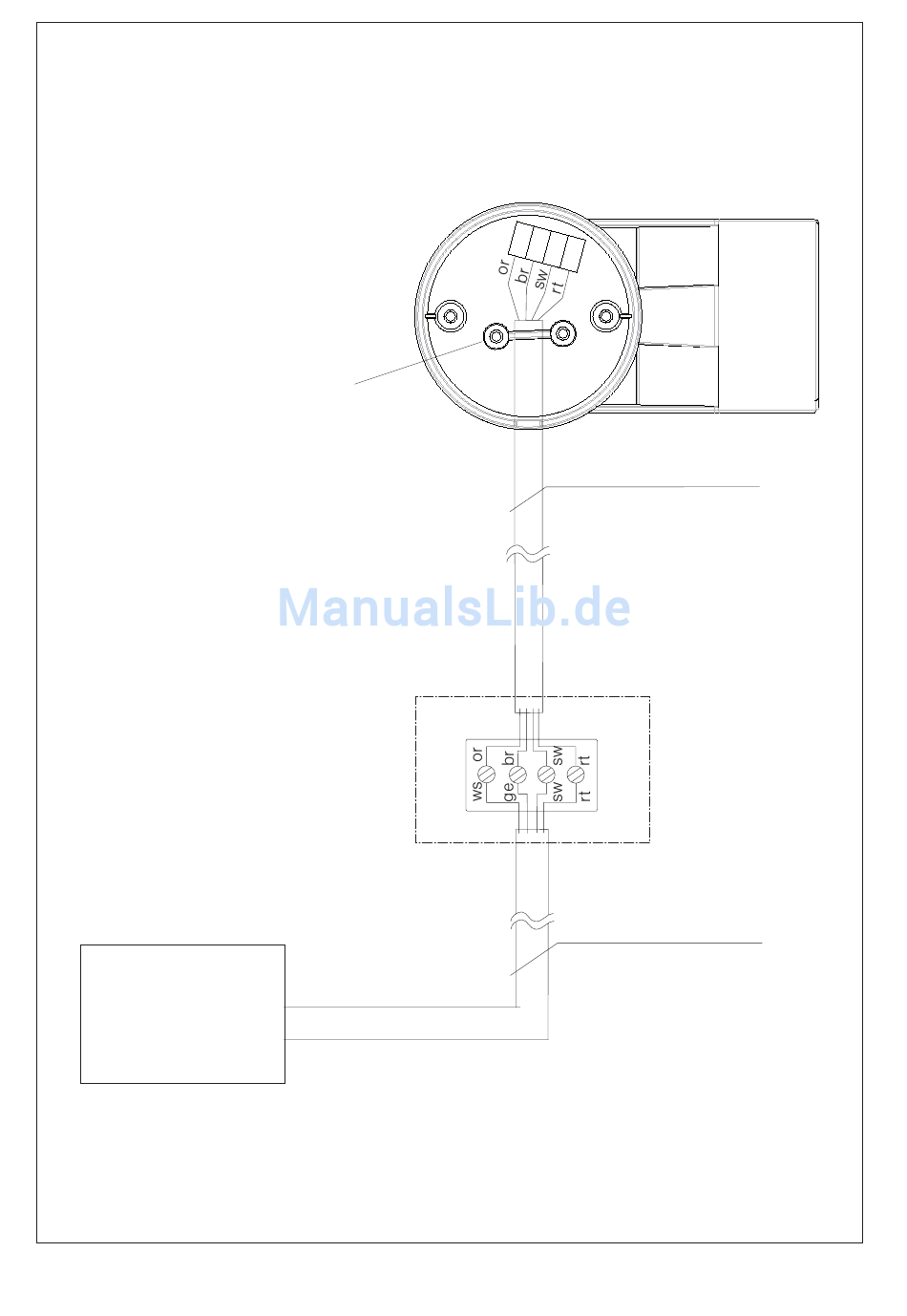

Abb. 5 Anschlussplan Wetterstation multisense
4
Technische Änderungen behalten wir uns vor
A
B
Ansicht von unten
1 2 3
4
4 x AWG 26 UL schwarz
JY(St)Y 2 x 2 x 0,8 mm ∅
Abzweigdose
bauseitig
890454_c•de•01.08.2013
