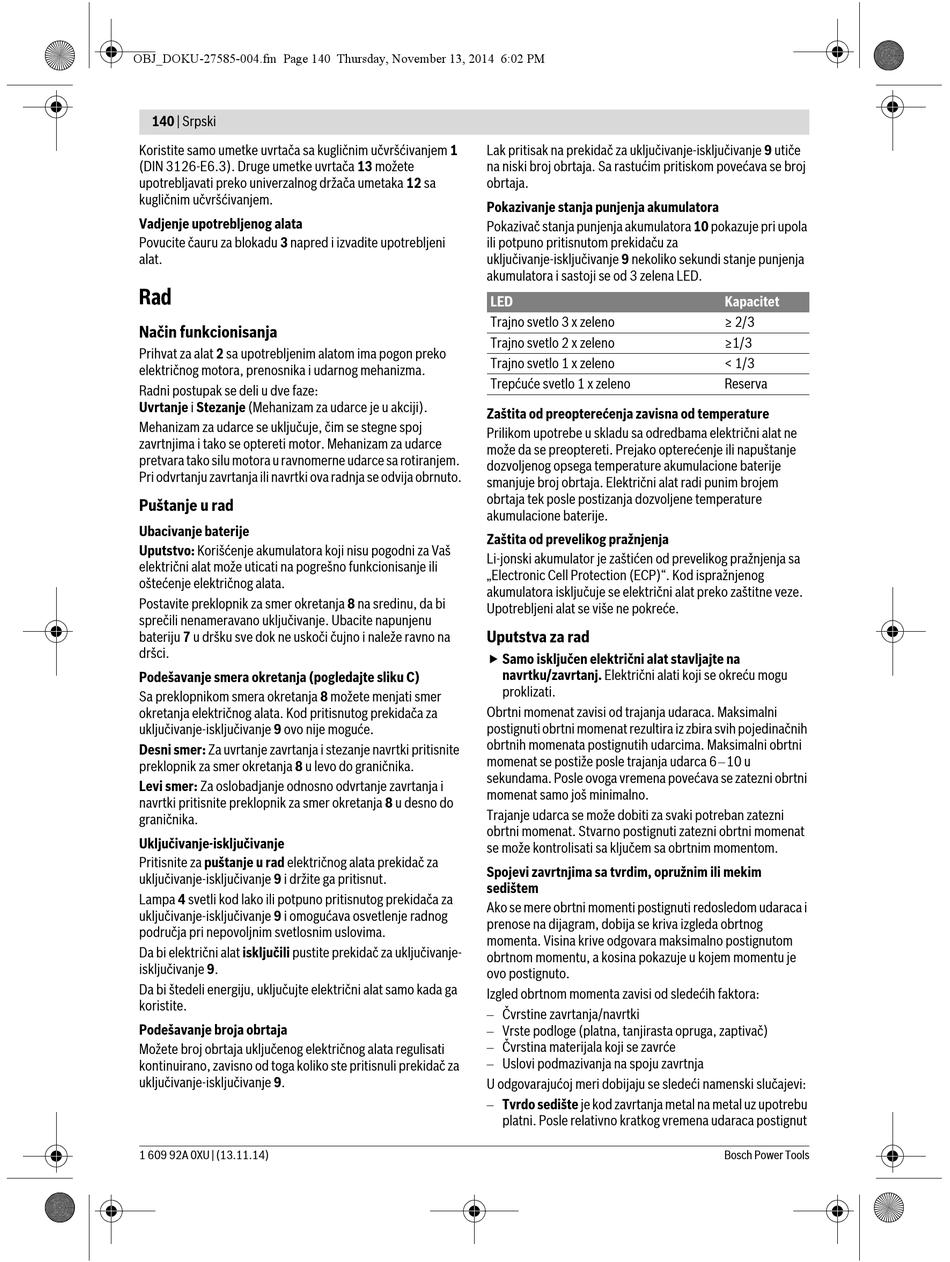

140 | Srpski
Koristite samo umetke uvrtača sa kugličnim učvršćivanjem 1
(DIN 3126-E6.3). Druge umetke uvrtača 13 možete
upotrebljavati preko univerzalnog držača umetaka 12 sa
kugličnim učvršćivanjem.
Vadjenje upotrebljenog alata
Povucite čauru za blokadu 3 napred i izvadite upotrebljeni
alat.
Rad
Način funkcionisanja
Prihvat za alat 2 sa upotrebljenim alatom ima pogon preko
električnog motora, prenosnika i udarnog mehanizma.
Radni postupak se deli u dve faze:
Uvrtanje i Stezanje (Mehanizam za udarce je u akciji).
Mehanizam za udarce se uključuje, čim se stegne spoj
zavrtnjima i tako se optereti motor. Mehanizam za udarce
pretvara tako silu motora u ravnomerne udarce sa rotiranjem.
Pri odvrtanju zavrtanja ili navrtki ova radnja se odvija obrnuto.
Puštanje u rad
Ubacivanje baterije
Uputstvo: Korišćenje akumulatora koji nisu pogodni za Vaš
električni alat može uticati na pogrešno funkcionisanje ili
oštećenje električnog alata.
Postavite preklopnik za smer okretanja 8 na sredinu, da bi
sprečili nenameravano uključivanje. Ubacite napunjenu
bateriju 7 u dršku sve dok ne uskoči čujno i naleže ravno na
dršci.
Podešavanje smera okretanja (pogledajte sliku C)
Sa preklopnikom smera okretanja 8 možete menjati smer
okretanja električnog alata. Kod pritisnutog prekidača za
uključivanje-isključivanje 9 ovo nije moguće.
Desni smer: Za uvrtanje zavrtanja i stezanje navrtki pritisnite
preklopnik za smer okretanja 8 u levo do graničnika.
Levi smer: Za oslobadjanje odnosno odvrtanje zavrtanja i
navrtki pritisnite preklopnik za smer okretanja 8 u desno do
graničnika.
Uključivanje-isključivanje
Pritisnite za puštanje u rad električnog alata prekidač za
uključivanje-isključivanje 9 i držite ga pritisnut.
Lampa 4 svetli kod lako ili potpuno pritisnutog prekidača za
uključivanje-isključivanje 9 i omogućava osvetlenje radnog
područja pri nepovoljnim svetlosnim uslovima.
Da bi električni alat isključili pustite prekidač za uključivanje-
isključivanje 9.
Da bi štedeli energiju, uključujte električni alat samo kada ga
koristite.
Podešavanje broja obrtaja
Možete broj obrtaja uključenog električnog alata regulisati
kontinuirano, zavisno od toga koliko ste pritisnuli prekidač za
uključivanje-isključivanje 9.
1 609 92A 0XU | (13.11.14)
Lak pritisak na prekidač za uključivanje-isključivanje 9 utiče
na niski broj obrtaja. Sa rastućim pritiskom povećava se broj
obrtaja.
Pokazivanje stanja punjenja akumulatora
Pokazivač stanja punjenja akumulatora 10 pokazuje pri upola
ili potpuno pritisnutom prekidaču za
uključivanje-isključivanje 9 nekoliko sekundi stanje punjenja
akumulatora i sastoji se od 3 zelena LED.
LED
Trajno svetlo 3 x zeleno
Trajno svetlo 2 x zeleno
Trajno svetlo 1 x zeleno
Trepćuće svetlo 1 x zeleno
Zaštita od preopterećenja zavisna od temperature
Prilikom upotrebe u skladu sa odredbama električni alat ne
može da se preoptereti. Prejako opterećenje ili napuštanje
dozvoljenog opsega temperature akumulacione baterije
smanjuje broj obrtaja. Električni alat radi punim brojem
obrtaja tek posle postizanja dozvoljene temperature
akumulacione baterije.
Zaštita od prevelikog pražnjenja
Li-jonski akumulator je zaštićen od prevelikog pražnjenja sa
„Electronic Cell Protection (ECP)". Kod ispražnjenog
akumulatora isključuje se električni alat preko zaštitne veze.
Upotrebljeni alat se više ne pokreće.

Uputstva za rad

 Samo isključen električni alat stavljajte na
navrtku/zavrtanj. Električni alati koji se okreću mogu
proklizati.
Obrtni momenat zavisi od trajanja udaraca. Maksimalni
postignuti obrtni momenat rezultira iz zbira svih pojedinačnih
obrtnih momenata postignutih udarcima. Maksimalni obrtni
momenat se postiže posle trajanja udarca 6–10 u
sekundama. Posle ovoga vremena povećava se zatezni obrtni
momenat samo još minimalno.
Trajanje udarca se može dobiti za svaki potreban zatezni
obrtni momenat. Stvarno postignuti zatezni obrtni momenat
se može kontrolisati sa ključem sa obrtnim momentom.
Spojevi zavrtnjima sa tvrdim, opružnim ili mekim
sedištem
Ako se mere obrtni momenti postignuti redosledom udaraca i
prenose na dijagram, dobija se kriva izgleda obrtnog
momenta. Visina krive odgovara maksimalno postignutom
obrtnom momentu, a kosina pokazuje u kojem momentu je
ovo postignuto.
Izgled obrtnom momenta zavisi od sledećih faktora:
– Čvrstine zavrtanja/navrtki
– Vrste podloge (platna, tanjirasta opruga, zaptivač)
– Čvrstina materijala koji se zavrće
– Uslovi podmazivanja na spoju zavrtnja
U odgovarajućoj meri dobijaju se sledeći namenski slučajevi:
– Tvrdo sedište je kod zavrtanja metal na metal uz upotrebu
platni. Posle relativno kratkog vremena udaraca postignut
Kapacitet
≥ 2/3
≥1/3
< 1/3
Reserva
