Montagehinweise Spiegeltüren
Justierung der Spiegeltüren
16
3
Achtung
Fugenabstände lt. Zeichnung
unbedingt einhalten!

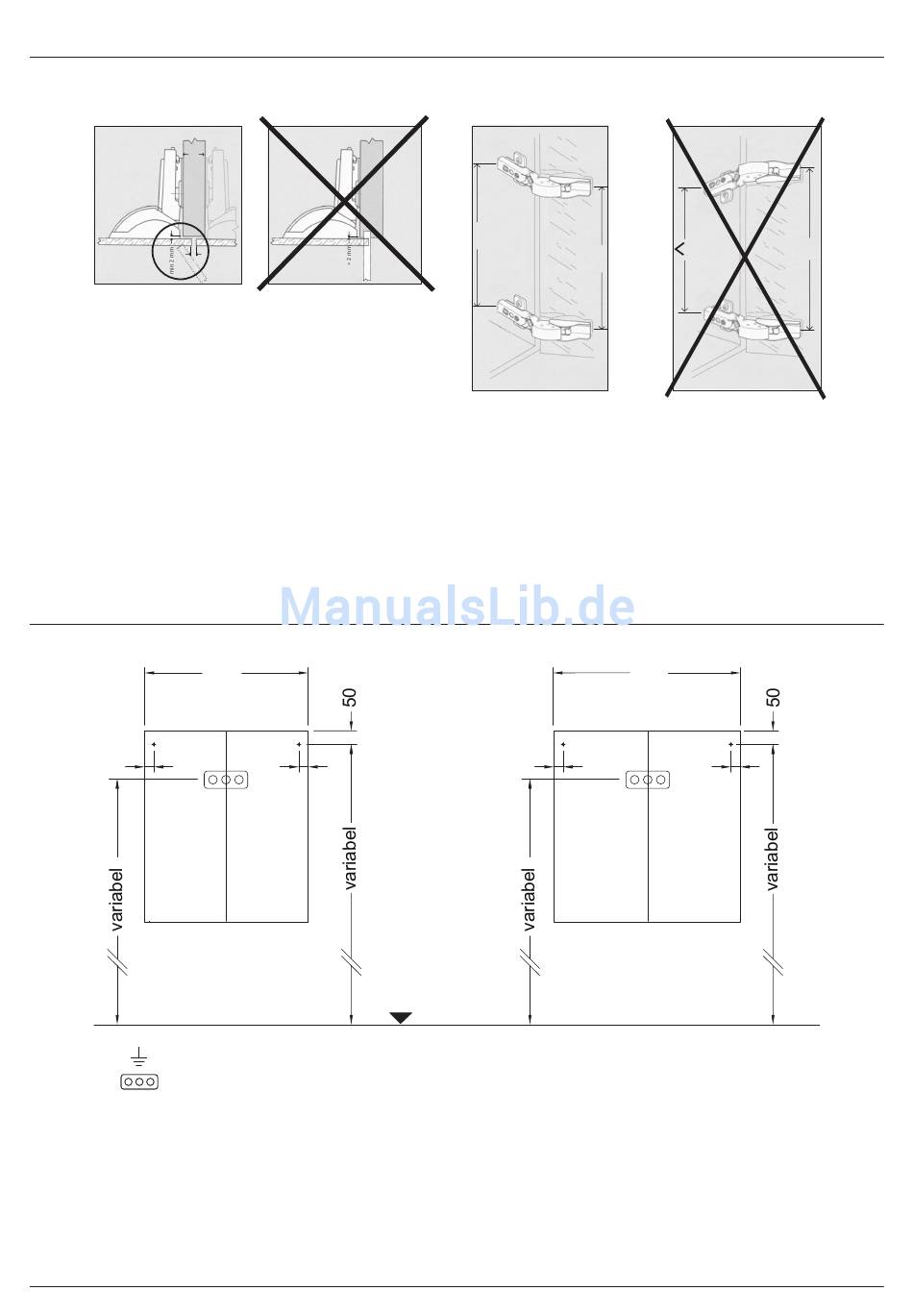

Montagemaße Melamin-Spiegelschränke 600 mm / 800 mm
34
N
L
220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701)
Montage Wandhaken siehe Seite 04
Alle Angaben in mm. Technische Änderungen vorbehalten.
28
600
34
650
28
Einstellung der Verstellplatten
=
Achtung
Der Höhenabstand zwischen Verstellplatten
(Korpus) und Scharnieraufnahme (Spiegel)
muss gleich sein, damit die Spiegeltüren
spannungsfrei montiert werden können!
34
OKFFB
800
28
28
=
=
800
34
28
=
1000
9
28
