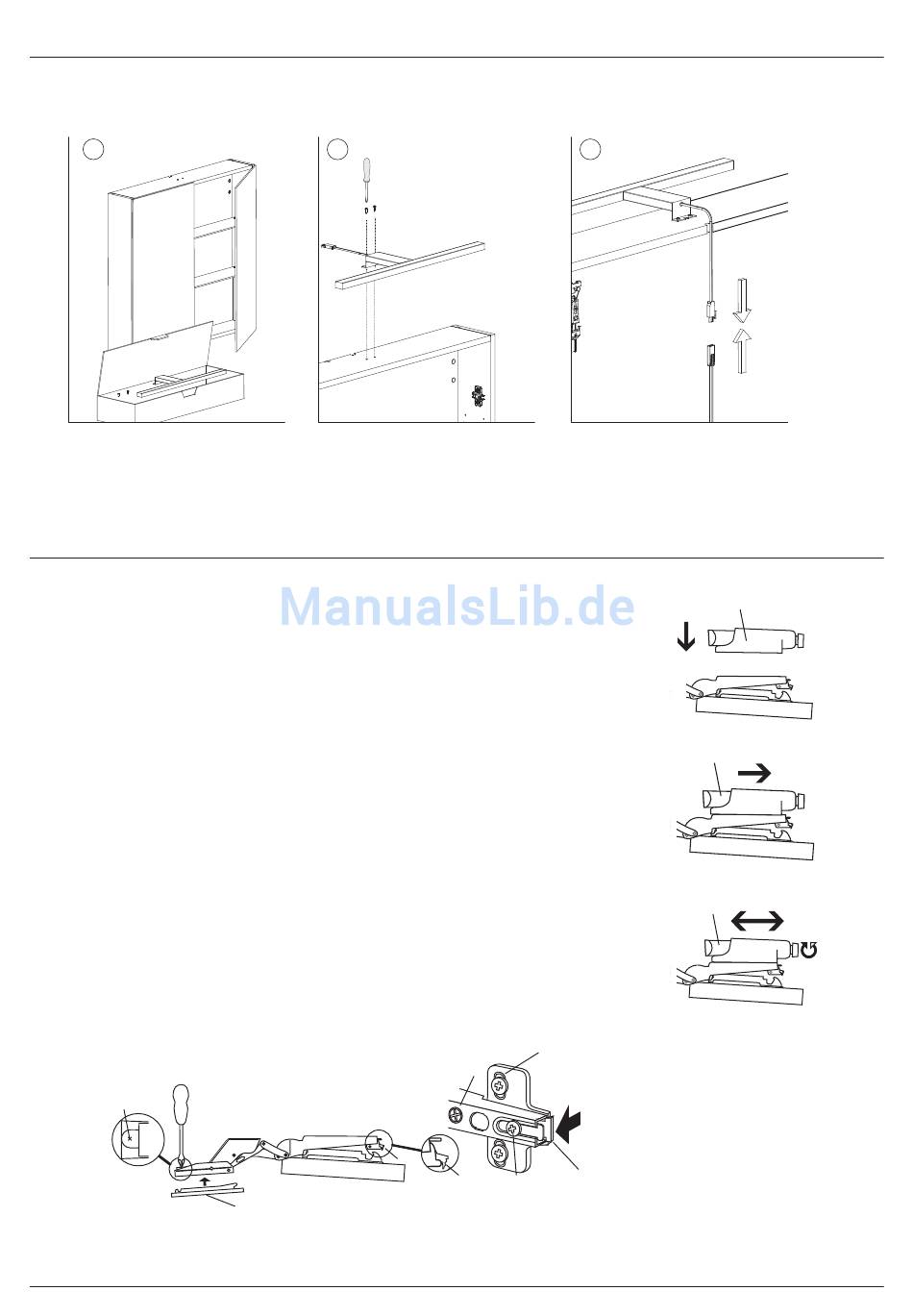

Montage Spiegelschrankleuchte-Leuchte SD12*
Demontage der Spiegeltüren siehe Seite 08
1
Montage und Justierung Spiegelschranktüren
Montage Dämpfer
-
Dämpfer A von oben auf das Scharnier
aufsetzen und nach hinten schieben
-
an der Drehschraube kann die Dämpfkraft
eingestellt werden
-
Demontage in umgekehrter Reihenfolge
-
zur Demontag des Scharniers von der
Verstellplatte C nach oben drücken
-
zur Demontage des Scharniers von der
Spiegeltüre mit einem Kreuz-Schraubendreher
Schraube B nach links drehen
Justierung
Dämpfer A entfernen
D - Höhenjustierung
E - Seitliche Justierung
F - Tiefenverstellung
B
B
Alle Angaben in mm. Technische Änderungen vorbehalten.
2
C
Spiegeltüre
3
D
E
C
C
F
A
A
A
