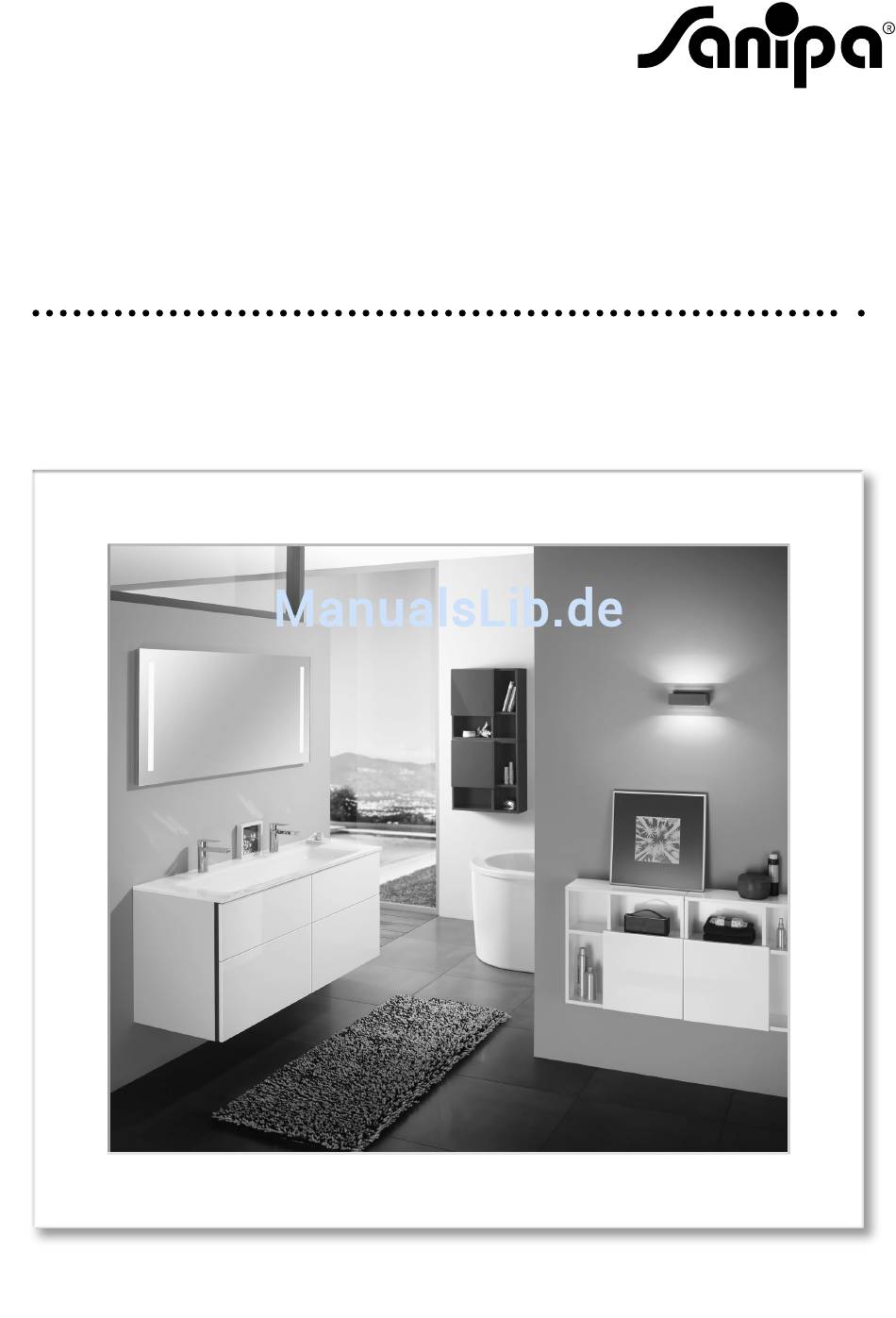

- Seite 1 Montageanleitung 3way gültig ab 04/2017...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise • Die Montage der Badmöbel darf nur von autorisierten Fachleuten ausgeführt werden. • Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701 und der Schutzbereiche vorgenommen werden. • Überzeugen Sie sich vor dem Bohren, dass keine Kabel oder Rohre in diesem Bereich der Wand liegen! •... -
Seite 3: Montagereihenfolge
Montagereihenfolge Montagewerkzeuge bereitlegen: Möbel auspacken, Möbel kontrollieren und Montagezubehör entnehmen Transportsicherung entfernen! Prüfen Sie Ihre Badmöbel vor Beginn der Montage auf Bitte stellen Sie die Möbel eventuelle Beschädigungen. Schäden an bereits montierten auf eine weiche Unterlage! Teilen können wir als Reklamation nicht anerkennen! Montagereihenfolge vorbereiten (empfohlen) 1. - Seite 4 Demontage der Fronten, Spiegeltüren und Einlegeböden Auszüge Türen Spiegeltüren Glas-Einlegeböden siehe Seite 16 siehe Seite 17 siehe Seite 18 siehe Seite 19 Bitte stellen Sie Fronten, Schubkästen, Spiegeltüren und Einlegeböden auf eine weiche Unterlage! Bohrmaße anzeichnen und Befestigungsmaterial anbringen Ø 8/60 tief Bohrpunkte/Material abhängig von Schrankaufhänger siehe Seite 14 siehe Seite 13...
- Seite 5 Montage und Anschluss Waschtisch und Armatur Bei Mineralguss- und Glas-Waschtischen wird ein Ab- und Überlauf- System separat mitgeliefert. Bei gekennzeichneten Modellen kommt ein raumsparender Sifon zum Einsatz. Montage: Mineralguss siehe Seite 11 Bitte nur von einem autorisierten Fachmann installieren lassen! Keramik siehe Seite 11 Montageanleitungen sind dem Sifon zu entnehmen! Glas siehe Seite 12...
-
Seite 6: Waschtisch-Sets Mineralguss
Waschtisch-Sets Mineralguss BR/BS 300 BR/BS 307 BR/BS 301 BR/BS 302 BR/BS 304 BR/BS 308 Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 7: Waschtisch-Sets Keramik
Waschtisch-Sets Keramik BR/BS 320/330 BR/BS 321/331 BR/BS 323/333 BR/BS 322/332 BR/BS 324/334 BR/BS 325/335 (L) BR/BS 326/336 (R) BR/BS 327/337 BR/BS 328/338 Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 8: Waschtischunterbauten Fremdkeramik Und Universal
Waschtischunterbauten Fremdkeramik und Universal = Die Montagemaße variieren je nach Keramik-Waschtisch. Genaue Montagemaße finden Sie unter der Modell-Nummer auf unserer Homepage www.sanipa.de Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 9: Waschtisch-Sets-Glas
Waschtisch-Sets-Glas BR/BS 207 BR/BS 200 BR/BS 201 BR/BS 202 BR/BS 204 BR/BS 308 Wandschrank BR/BS 552 wie gezeichnet BR/BS 550 spiegelbildlich Alle Angaben in mm. Technische Änderungen vorbehalten. - Seite 10 Schränke BR/BS 180/182 (L) BR/BS 100 – 117 BR/BS 181/183 (R) BR/BS 150 + 151 BR/BS 152 + 153 BR/BS 184 + 185 BR/BS 118 – 129 BR/BS 130 - 135 BR/BS 136 - 144 BR/BS 154 Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 11: Allgemeine Montage Mineralguss- Und Keramik-Waschtische
Allgemeine Montage Mineralguss- und Keramik-Waschtische Achtung Expressbefestigung ist nicht im Lieferumfang enthalten 24 h 24 h 1. Bitte nur neutral vernetzte Silikone 2. Mineralguss-Waschtische dürfen nur verwenden, z.B.: Soudal Silirub 2, in Verbindung mit einem Möbel Ottoseal S110 Premium Neutral, montiert werden! Soudal Neutralsilikon Alle Angaben in mm. -
Seite 12: Montage Glas-Waschtisch
Montage Glas-Waschtisch Bitte nur neutral vernetzte Silikone verwenden, z.B.: Souald Silirub 2, 24 h 24 h Ottoseal S110 Premium Neutral, Soudal Neutralsilikon Mineralguss-Waschtische dürfen nur in Verbindung mit einem Möbel montiert werden! Hinweise → Glas-Waschtische sollen immer auf eine weiche Unterlage gelegt werden →... -
Seite 13: Ausgleichen Von Unebenheiten / Abdichten
Ausgleichen von Unebenheiten / Abdichten → Unebenheiten zwischen Wand und Weißzement der Befestigung des Waschtisches mit Weißzement ausgleichen! → Bei Keramik-Waschtischen auf rücksei- tige Fläche des Waschtisches vor der Montage Weißzement auftragen! → Fugen zwischen Wand und Waschtisch mit Silikon abdichten! Bitte verwenden Sie ausschließlich neutral vernetzendes und lösungsmittelfreies Silikon! 24 h... - Seite 14 Schrankaufhänger Waschtischunterbau ø 8 mm horizontale Tiefenjustierung (zum Fixieren nach Montage) Höhen- justierung Bei Waschtischunterbauten mit Aufteilung 4 Auszügen müssen auch die mittigen Schrankaufhänger montiert werden. Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 15: Schrankaufhänger Beimöbel
Schrankaufhänger Beimöbel ø 8 mm Schrankaufhänger Wandschrank ø 8 mm Alle Angaben in mm. Technische Änderungen vorbehalten. - Seite 16 Schubkasten / Auszug Click Aushängen Einhängen Demontage Schub und Front Abdeckplatte abklipsen Verstellmöglichkeiten Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 17 Türen Aushängen Einhängen Schritt 2 Click Schritt 1 Abdeckkappe abklipsen Verstellmöglichkeiten Aktivierung der Dämpfung Deaktivierung der Dämpfung Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 18 Spiegeltüren Aushängen Einhängen Click Schritt 2 Demontage Abdeckkappe / Dämpfer Schritt 1 Verstellmöglichkeiten Achtung: Bei Falscheinstellung können Spannungen entstehen und die Spiegeltüren dadurch brechen! > 2 < 2 Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 19: Einsetzen Und Versetzen Eines Glas-Einlegebodens
Einsetzen und Versetzen eines Glas-Einlegebodens Montage Abdeckplatte ø 3 mm Ø3/max. 20 mm tief oder Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 20: Verbinden Von Korpussen Nebeneinander
