Hinweise
Achtung
Prüfen Sie Ihre Badmöbel vor Beginn der Montage auf eventuelle Beschädigungen.
Schäden an bereits montierten Teilen können wir als Reklamation nicht anerkennen.
Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701
und der Schutzbereiche von einem autorisierten Fachmann vorgenommen werden.
Bei Möbelanlagen mit Mineralguss-Waschtisch grundsätzlich zuerst den
Waschtischunterbau und dann den Waschtisch montieren!
Lage der Mauerdübel
Bohrmaße entnehmen Sie bitte nachfolgenden Skizzen! Mitgelieferte Montagehaken und
Montagedübel nur für normales Mauerwerk verwenden. Bei speziellen Wänden wie z.B.
Hohlraumwänden ist mitgeliefertes Wandmontagezubehör NICHT geeignet. Beleuchtungs-
spiegel dürfen nur im Schutzbereich 3 nach VDE 0100 Teil 701 montiert werden.
Überzeugen Sie sich vor dem Bohren, dass keine Kabel oder Rohre in diesem Bereich der
Wand liegen!
INTERSOH VERTRAGS-Nr. 142774
Fachgerechte Entsorgung des Verpackungsmaterials

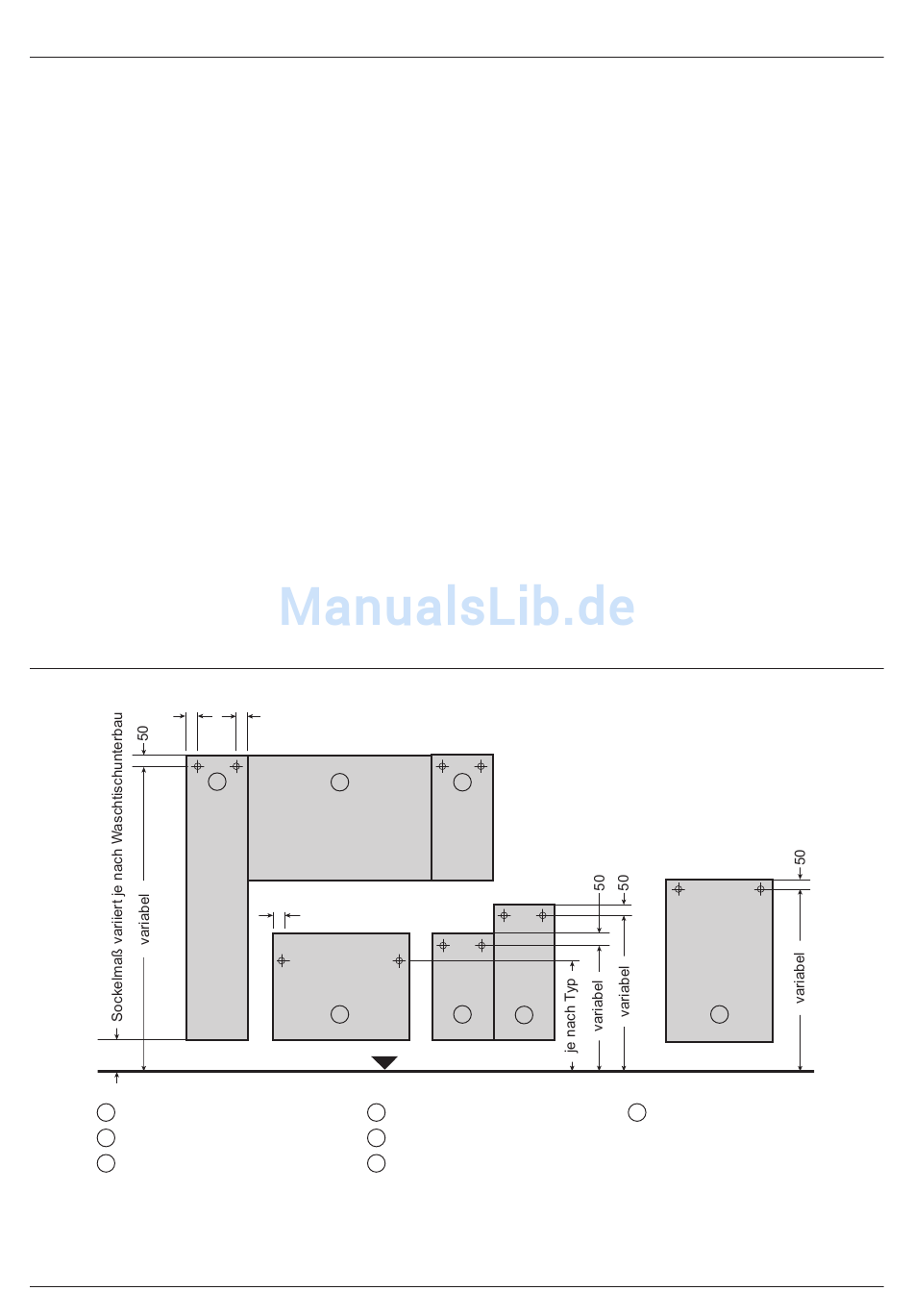

Montagemaße Concept 200 - Ergänzungen
34
1
Hochschränke 1743 mm hoch
2
Hängeschränke 770 mm hoch
3
Spiegelschränke / Lichtspiegel
2
34
1
3
28
7
4
5
6
2
6
5
OKFFB
Mittelschränke 1078 mm hoch
Mittelschränke 872 mm hoch
Unterschränke 616 mm hoch
Alle Angaben in mm. Technische Änderungen vorbehalten.
4
7
Waschtischunterbauten
